Arus listrik merupakan salah satu kekuatan vital yang memungkinkan berbagai aspek kehidupan modern. Namun, dibalik kenyamanan dan efisiensi yang ditawarkannya, terdapat potensi risiko yang serius, terutama arus listrik bocor. Fenomena ini dapat terjadi karena berbagai alasan, mulai dari peralatan yang rusak hingga instalasi yang tidak memadai. Dalam konteks ini, penting untuk memahami peran alat pendeteksi arus listrik dalam menjaga keamanan dan keselamatan. Alat pendeteksi arus listrik bocor adalah instrumen yang dirancang khusus untuk mendeteksi adanya kebocoran arus listrik yang tidak normal dalam suatu sistem. Kehadirannya sangat penting dalam mencegah potensi kecelakaan fatal seperti kebakaran atau bahkan kejutan listrik yang membahayakan nyawa. Dengan teknologi yang terus berkembang, alat-alat ini semakin canggih dan dapat mendeteksi kebocoran dengan lebih akurat dan cepat. Hal ini memungkinkan untuk tindakan pencegahan yang lebih efektif, baik dalam lingkup rumah tangga maupun industri.
Dalam pembahasan ini, Elektronike.id akan menjelajahi lebih jauh mengenai pentingnya alat pendeteksi arus listrik bocor, bagaimana cara kerjanya, serta bagaimana memilih alat yang tepat sesuai kebutuhan. Mari kita bersama-sama mengungkap betapa krusialnya peran alat ini dalam menjaga keselamatan dan kenyamanan kita sehari-hari. Jangan lewatkan kesempatan untuk memperdalam pemahaman tentang keamanan listrik. Ikuti pembahasan lebih lanjut untuk mengetahui lebih banyak tentang alat pendeteksi arus listrik bocor dan bagaimana Anda dapat meningkatkan keselamatan di sekitar Anda. Temukan jawabannya bersama kami dalam pembahasan mendatang.
Pengertian Alat Pendeteksi Arus Listrik
Alat pendeteksi arus listrik merupakan sebuah perangkat yang dirancang khusus untuk mengukur dan mendeteksi adanya arus listrik dalam suatu rangkaian atau peralatan listrik. Alat ini berperan penting dalam memastikan keselamatan dan mencegah risiko kebakaran akibat arus listrik yang tidak terkontrol. Salah satu jenis alat pendeteksi arus listrik yang sering digunakan adalah alat pendeteksi arus listrik bocor.
Alat pendeteksi arus listrik bocor ini dirancang untuk mendeteksi adanya arus listrik yang tidak biasa atau bocor pada peralatan listrik atau instalasi listrik. Arus listrik bocor bisa terjadi akibat kerusakan pada peralatan listrik, korsleting, atau kesalahan dalam pemasangan instalasi listrik. Dengan menggunakan alat pendeteksi arus listrik bocor, kita dapat secara cepat dan akurat mendeteksi adanya masalah tersebut sehingga tindakan pencegahan atau perbaikan dapat segera dilakukan.
Fungsi Alat Pendeteksi Arus Listrik
Alat pendeteksi arus listrik memiliki beberapa fungsi yang penting tergantung pada jenis dan tujuan penggunaannya. Berikut adalah beberapa fungsi umum dari alat pendeteksi arus listrik:
- Mendeteksi Kehadiran Arus: Fungsi utama dari alat ini adalah untuk mendeteksi apakah arus listrik mengalir atau tidak. Ini penting dalam pemeliharaan dan troubleshooting sistem listrik untuk memastikan bahwa peralatan atau kabel memiliki aliran listrik yang benar.
- Identifikasi Pola Arus: Alat pendeteksi arus listrik juga dapat digunakan untuk mengidentifikasi pola arus yang tidak biasa atau anomali dalam sistem listrik. Ini dapat membantu dalam menemukan masalah seperti hubung singkat, beban yang berlebihan, atau kerusakan pada peralatan.
- Pengukuran Arus: Beberapa alat pendeteksi arus listrik dilengkapi dengan fitur pengukuran arus yang memungkinkan pengguna untuk mengukur besarnya arus yang mengalir melalui sebuah sirkuit. Ini berguna untuk pemantauan daya atau perbaikan peralatan listrik.
- Perlindungan Keselamatan: Alat pendeteksi arus listrik sering digunakan sebagai alat perlindungan keselamatan. Contohnya adalah alat detektor kebocoran arus tanah (Ground Fault Circuit Interrupter/GFCI) yang digunakan dalam instalasi listrik rumah tangga untuk menghentikan aliran listrik jika terdeteksi kebocoran arus yang berpotensi berbahaya.
- Verifikasi Konektivitas: Alat ini juga dapat digunakan untuk memverifikasi konektivitas kabel atau perangkat listrik. Dengan menguji arus listrik, pengguna dapat memastikan bahwa perangkat atau kabel terhubung dengan benar dan berfungsi sesuai dengan yang diharapkan.
- Pemeliharaan Preventif: Dengan menggunakan alat pendeteksi arus listrik secara berkala, pengguna dapat melakukan pemeliharaan preventif untuk mencegah kegagalan atau bahaya pada sistem listrik. Ini dapat mengidentifikasi masalah potensial sebelum mereka menjadi lebih besar atau lebih berbahaya.
Demikianlah beberapa fungsi umum dari alat pendeteksi arus listrik. Penting untuk memilih alat yang sesuai dengan kebutuhan dan spesifikasi yang diperlukan untuk tugas yang akan dilakukan.
Prinsip Kerja Alat Pendeteksi Arus Listrik
Alat pendeteksi arus listrik bekerja berdasarkan prinsip dasar induksi elektromagnetik atau efek Hall, tergantung pada desain dan jenis alatnya. Berikut adalah prinsip kerja umum dari dua jenis alat pendeteksi arus listrik yang umum digunakan:
- Pendeteksi Arus Induksi (Inductive Current Sensor):
-
- Prinsip kerja alat ini berdasarkan pada induksi elektromagnetik, yang ditemukan oleh Faraday pada abad ke-19. Ketika arus listrik mengalir melalui sebuah kabel penghantar, ia menciptakan medan magnet sekelilingnya. Alat pendeteksi arus induksi memanfaatkan perubahan medan magnet ini untuk mendeteksi keberadaan arus listrik.
- Alat ini biasanya memiliki sebuah toroid (cincin) dari material magnetik yang dibuat melingkar atau dililitkan di sekitar kabel penghantar. Ketika arus listrik mengalir melalui kabel, medan magnet yang dihasilkan oleh arus tersebut menginduksi arus pada toroid.
- Alat tersebut kemudian mengukur atau menafsirkan arus yang dihasilkan ini untuk menentukan keberadaan atau besarnya arus listrik yang mengalir melalui kabel.
- Pendeteksi Efek Hall (Hall Effect Current Sensor):
-
- Prinsip kerja alat ini didasarkan pada efek Hall, yang pertama kali dijelaskan oleh Edwin Hall pada tahun 1879. Efek Hall adalah fenomena di mana medan magnet menimbulkan perbedaan potensial listrik dalam sebuah konduktor yang memiliki arus listrik yang mengalir melaluinya.
- Alat pendeteksi arus listrik dengan prinsip ini menggunakan sensor Hall yang ditempatkan di dekat kabel penghantar. Ketika arus listrik mengalir melalui kabel tersebut, medan magnet yang dihasilkan mempengaruhi sensor Hall.
- Perubahan potensial listrik pada sensor Hall akibat efek Hall kemudian diukur atau dipantau oleh alat, dan dari situ, keberadaan dan besarnya arus listrik yang mengalir dapat ditentukan.
Kedua prinsip kerja ini memungkinkan alat pendeteksi arus listrik untuk mendeteksi keberadaan dan besarnya arus listrik dengan cara yang non-intrusif dan relatif aman, karena tidak memerlukan pemutusan atau intervensi langsung pada kabel penghantar yang sedang digunakan.
Cara Praktis Mendeteksi Arus Listrik yang Bocor
Mendeteksi arus listrik yang bocor secara praktis dapat dilakukan dengan menggunakan alat pendeteksi arus listrik bocor. Berikut adalah langkah-langkah praktis untuk mendeteksi arus listrik yang bocor:
- Persiapkan alat pendeteksi: Pastikan alat pendeteksi arus listrik dalam kondisi yang baik dan siap digunakan. Periksa baterai atau sumber daya lainnya untuk memastikan alat dapat berfungsi dengan baik.
- Identifikasi titik pengukuran: Tentukan titik-titik yang akan diukur arus listriknya. Hal ini bisa berupa peralatan listrik tertentu atau instalasi listrik pada suatu area.
- Pasang sensor: Tempelkan atau pasang sensor alat pendeteksi arus listrik pada titik yang akan diukur. Pastikan sensor terpasang dengan baik dan dalam posisi yang tepat untuk mendapatkan hasil yang akurat.
- Nyalakan alat pendeteksi: Hidupkan alat pendeteksi dan ikuti petunjuk penggunaan yang tertera pada manual. Pastikan alat dalam mode pengukuran arus listrik bocor.
- Baca hasil: Amati hasil pengukuran yang ditampilkan oleh alat pendeteksi. Perhatikan apakah ada peringatan atau indikasi adanya arus listrik yang bocor.
- Ambil tindakan: Jika alat pendeteksi memberikan peringatan adanya arus listrik yang bocor, segera ambil tindakan pencegahan atau perbaikan yang diperlukan. Matikan sumber listrik dan periksa peralatan atau instalasi listrik untuk menemukan penyebab arus listrik yang bocor.

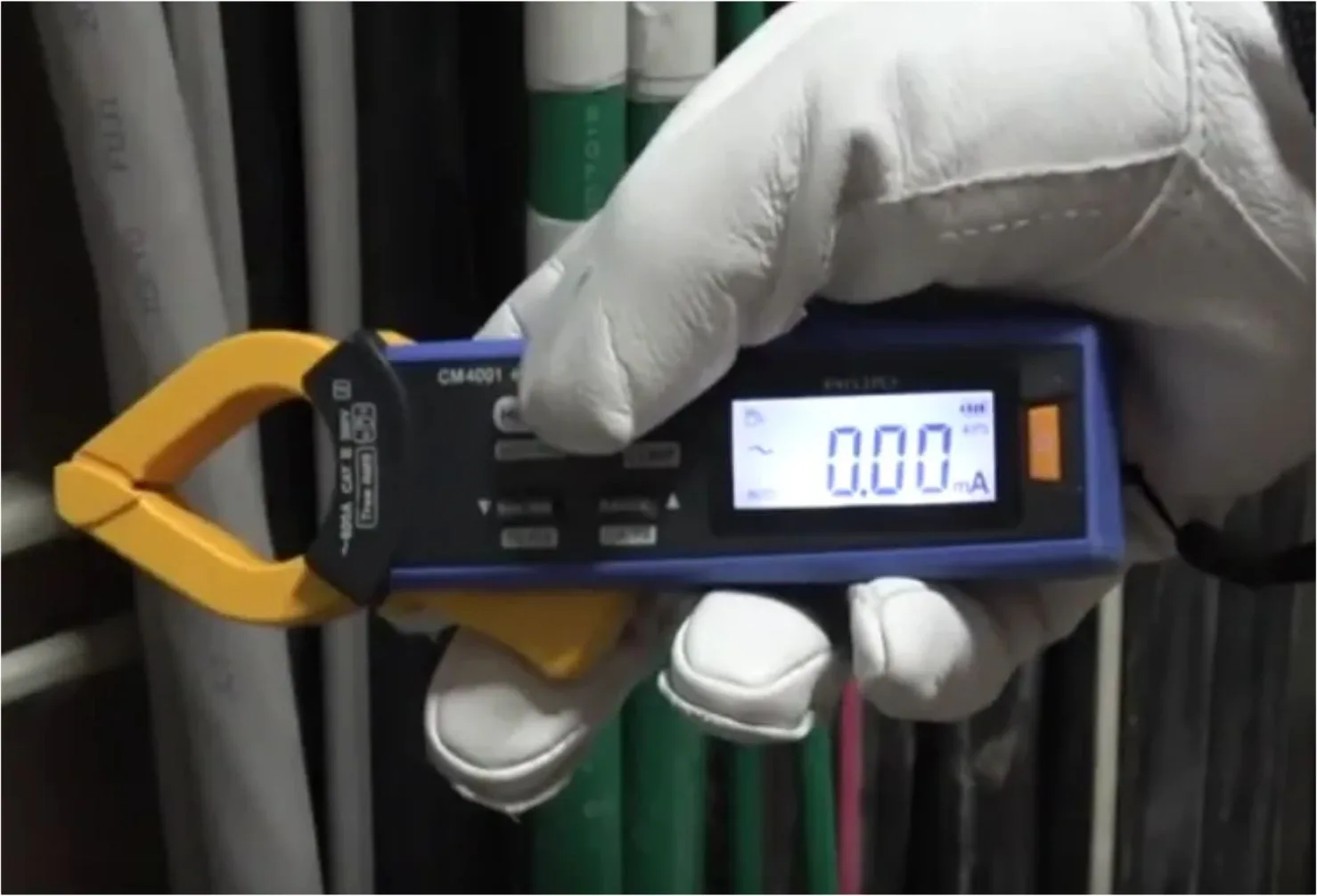

Alat Pendeteksi Arus Listrik Bocor
Alat pendeteksi arus listrik bocor, yang juga dikenal sebagai Ground Fault Circuit Interrupter (GFCI) atau alat detektor kebocoran arus tanah, dirancang khusus untuk mendeteksi kebocoran arus listrik dari sebuah sirkuit listrik. Prinsip kerja utamanya adalah mendeteksi perbedaan arus antara jalur masuk dan jalur keluar pada sirkuit listrik. Berikut adalah prinsip kerja umum alat pendeteksi arus listrik bocor:
- Pemantauan Arus Masuk dan Keluar: Alat ini terhubung secara langsung ke sirkuit listrik yang ingin dimonitor. Ia memantau arus listrik yang masuk dan keluar dari sirkuit tersebut.
- Perbandingan Arus Masuk dan Keluar: Alat ini membandingkan besarnya arus yang masuk ke sirkuit listrik dengan arus yang keluar dari sirkuit tersebut. Pada kondisi normal, arus yang masuk seharusnya sama dengan arus yang keluar.
- Deteksi Kebocoran Arus: Jika terjadi kebocoran arus listrik ke tanah atau ke jalur yang tidak dimaksudkan, seperti tubuh manusia atau permukaan yang basah, jumlah arus yang keluar dari sirkuit akan berbeda dengan arus yang masuk. Alat pendeteksi arus listrik akan mendeteksi perbedaan ini sebagai kebocoran arus dan segera menghentikan aliran listrik untuk mencegah bahaya listrik yang serius, seperti kejutan atau bahkan kebakaran.
- Pemicu Putusnya Sirkuit: Setelah mendeteksi kebocoran arus, alat pendeteksi arus listrik akan memutuskan aliran listrik secara otomatis dalam waktu yang sangat singkat, dalam beberapa milidetik. Ini dikenal sebagai respons yang sangat cepat dan merupakan fitur penting untuk melindungi keselamatan pengguna dari bahaya listrik.
- Reset dan Pengujian: Setelah aliran listrik diputus oleh alat, pengguna dapat mereset alat dan memulihkan aliran listrik setelah sumber kebocoran telah diidentifikasi dan diperbaiki. Alat juga biasanya dilengkapi dengan tombol pengujian yang memungkinkan pengguna untuk memastikan bahwa alat masih berfungsi dengan baik secara berkala.
Prinsip kerja ini memastikan bahwa alat pendeteksi arus listrik dapat memberikan perlindungan yang efektif terhadap kejadian kebocoran arus listrik yang berpotensi berbahaya.
Kesimpulan
Alat pendeteksi arus listrik, khususnya alat pendeteksi arus listrik bocor, merupakan perangkat yang sangat penting dalam menjaga keselamatan dan mencegah risiko kebakaran akibat arus listrik yang tidak terkontrol. Dengan menggunakan alat ini, kita dapat mendeteksi adanya arus listrik yang bocor dengan cepat dan akurat sehingga tindakan pencegahan atau perbaikan dapat segera dilakukan.
Dalam memilih alat pendeteksi arus listrik , pastikan untuk memperhatikan kualitas dan fitur yang ditawarkan. Pilihlah alat yang sesuai dengan kebutuhan dan kemampuan Anda serta pastikan untuk menggunakan alat tersebut sesuai dengan petunjuk penggunaan yang disediakan oleh produsen.
Dengan demikian, penggunaan alat pendeteksi arus listrik dapat memberikan perlindungan tambahan bagi pengguna peralatan listrik dan instalasi listrik, serta membantu dalam menjaga keselamatan dan mencegah terjadinya kecelakaan akibat arus listrik yang bocor.
