Di dalam dunia otomotif, terutama bagi para penggemar sepeda motor, Satria Fu dikenal sebagai salah satu model yang memiliki performa tinggi dan desain yang sporty. Namun, di balik kegagahannya, terdapat suatu elemen yang menjadi jantung bagi semua sistem yang ada: diagram kelistrikan. Diagram kelistrikan Satria Fu menjadi kunci utama dalam memahami bagaimana semua komponen elektronik pada sepeda motor ini saling berinteraksi. Dari lampu-lampu depan yang menyala hingga sistem pengapian yang memicu tenaga mesin, semuanya tersusun dalam sebuah jaringan kelistrikan yang kompleks namun teratur.
Dalam artikel ini, Elektronike.id akan menjelajahi secara mendalam tentang diagram kelistrikan Satria Fu. Kita akan mengupas setiap komponen, memahami peran masing-masing dalam menjaga kinerja optimal sepeda motor, dan juga mempelajari beberapa tips penting dalam pemeliharaan dan perbaikan sistem kelistrikan ini. Jika Anda penasaran tentang apa yang sebenarnya terjadi di balik panel instrumen Satria Fu kesayangan Anda, jangan lewatkan kesempatan untuk menyimak pembahasan lebih lanjut. Mari kita selami bersama-sama, dan temukan rahasia yang tersembunyi di dalam diagram kelistrikan Satria Fu! Segera bergabung dalam petualangan pengetahuan otomotif ini, karena setiap detil dapat memberikan wawasan yang berharga bagi Anda yang ingin menjadi ahli dalam dunia mesin.
Mengenal Kelistrikan Satria Fu

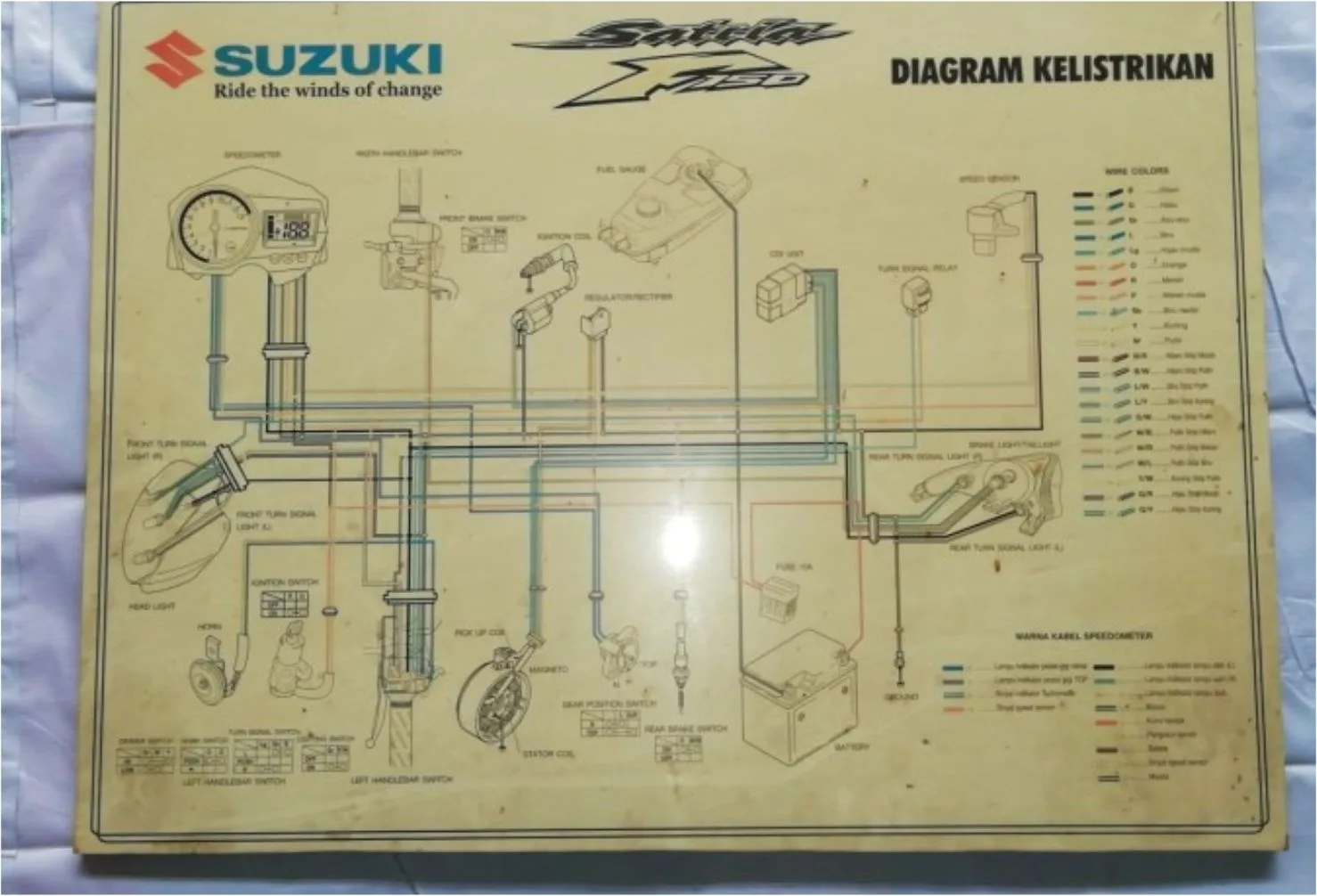

Kelistrikan Satria Fu merupakan salah satu aspek vital yang memengaruhi kinerja dan daya tahan motor tersebut. Dalam dunia otomotif, pemahaman yang baik tentang sistem kelistrikan sangatlah penting bagi para pengguna maupun mekanik. Diagram kelistrikan Satria Fu adalah panduan visual yang membantu dalam memahami bagaimana setiap komponen terhubung dan berinteraksi satu sama lain dalam motor.
Satria Fu, seperti motor-motor lainnya, menggunakan sistem kelistrikan untuk menggerakkan komponen-komponen seperti lampu, klakson, pengapian, dan lainnya. Sistem kelistrikan ini terdiri dari berbagai komponen yang bekerja sama untuk mendukung fungsi utama motor.
Komponen Utama dalam Kelistrikan Satria Fu
Satria Fu adalah sepeda motor yang diproduksi oleh Suzuki. Komponen utama dalam sistem kelistrikan Satria Fu mencakup:
- Aki (Accumulator/Battery): Aki bertindak sebagai sumber listrik cadangan untuk menghidupkan sistem kelistrikan motor saat mesin tidak berjalan.
- Stator dan Coil Magneto: Stator dan coil magneto menghasilkan listrik untuk sistem pengapian dan sistem kelistrikan lainnya. Mereka menghasilkan arus bolak-balik yang kemudian diubah menjadi arus searah oleh regulator-rectifier sebelum dialirkan ke aki atau sistem lainnya.
- Pengapian (Ignition System): Satria Fu menggunakan sistem pengapian CDI (Capacitor Discharge Ignition) untuk menghasilkan percikan api yang diperlukan untuk membakar campuran bahan bakar dan udara dalam ruang bakar mesin.
- Kiprok (Regulator-Rectifier): Kiprok bertanggung jawab untuk mengatur tegangan output dari stator sehingga tidak terlalu tinggi dan merusak sistem listrik motor. Selain itu, kiprok juga berfungsi sebagai penyearah arus bolak-balik dari stator menjadi arus searah yang digunakan untuk mengisi aki.
- Sakelar (Switches): Sakelar atau tombol-tombol di sepeda motor mengontrol berbagai fungsi listrik seperti lampu depan, lampu rem, lampu sein, klakson, dan lain-lain.
- Lampu-Lampu (Lights): Termasuk lampu depan, lampu belakang, lampu sein, serta lampu indikator lainnya. Lampu-lampu ini penting untuk keamanan dan kenyamanan pengendara.
- Kabel-Kabel dan Penghubung (Wires and Connectors): Kabel listrik menghubungkan semua komponen kelistrikan secara fisik. Penghubung yang baik diperlukan untuk memastikan aliran listrik yang lancar dan koneksi yang aman.
- Sistem Pengisian (Charging System): Termasuk stator, kiprok, dan aki, yang bekerja bersama untuk memastikan aki terisi dengan benar dan sistem listrik berfungsi sebagaimana mestinya saat mesin berjalan.
Komponen-komponen ini bekerja sama untuk menyediakan sistem kelistrikan yang stabil dan andal pada sepeda motor Satria Fu.
Analisis Setiap Komponen dalam Diagram Kelistrikan Satria Fu
Diagram kelistrikan Satria Fu mencakup berbagai komponen yang penting untuk operasi kendaraan. Berikut adalah analisis singkat untuk setiap komponen dalam diagram kelistrikan Satria Fu:
- Aki: Merupakan sumber listrik utama kendaraan. Aki menghasilkan dan menyimpan energi listrik untuk digunakan oleh sistem kelistrikan kendaraan.
- Starter Motor: Bertanggung jawab untuk memutar kruk as mesin untuk memulai proses pembakaran.
- Saklar Starter: Menghubungkan atau memutuskan aliran listrik ke starter motor untuk menghidupkan atau mematikan mesin.
- CDI (Capacitor Discharge Ignition): Bertanggung jawab untuk mengatur waktu dan pembakaran mesin. Ini menerima sinyal dari pickup coil dan mengontrol arus listrik ke koil pengapian.
- Koil Pengapian: Meningkatkan tegangan dari baterai untuk menciptakan loncatan bunga api di busi, yang membakar campuran udara-bahan bakar dalam ruang bakar.
- Busi: Digunakan untuk memicu pembakaran campuran udara dan bahan bakar dalam ruang bakar.
- Stator/Alternator: Menghasilkan arus listrik untuk mengisi aki dan memasok daya ke sistem listrik kendaraan saat mesin berjalan.
- AC/DC Regulator: Mengatur tegangan yang dihasilkan oleh stator/alternator sehingga tegangan keluaran stabil untuk pengisian aki dan sistem kelistrikan lainnya.
- Kiprok/Rectifier: Mengubah arus bolak-balik (AC) yang dihasilkan oleh stator/alternator menjadi arus searah (DC) untuk mengisi aki dan menyediakan daya ke sistem kelistrikan kendaraan.
- Saklar Lampu Utama: Menghubungkan atau memutuskan aliran listrik ke lampu utama depan untuk menghidupkan atau mematikannya.
- Lampu Utama Depan: Memberikan pencahayaan utama kendaraan saat berkendara di malam hari atau kondisi cahaya rendah.
- Saklar Lampu Rem: Menghubungkan atau memutuskan aliran listrik ke lampu rem untuk mengaktifkannya saat pedal rem ditekan.
- Lampu Rem: Memberikan sinyal kepada pengendara belakang bahwa kendaraan sedang melakukan pengereman.
- Lampu Belakang: Memberikan pencahayaan di bagian belakang kendaraan untuk keamanan dan kejelasan posisi kendaraan.
- Saklar Lampu Sein: Menghubungkan atau memutuskan aliran listrik ke lampu sein untuk memberikan sinyal belok ke kanan atau kiri.
- Lampu Sein: Memberikan sinyal kepada pengendara lain tentang niat pengemudi untuk belok ke kanan atau kiri.
- Kiprok Lampu: Mengatur tegangan yang diterima oleh lampu sehingga lampu tidak terlalu terang atau redup, serta melindungi lampu dari lonjakan tegangan.
- Saklar Tombol Starter: Saklar yang digunakan untuk memicu starter motor saat memulai mesin.
- Lampu Panel Instrumen: Memberikan pencahayaan untuk panel instrumen agar pengemudi dapat melihat informasi-informasi penting, seperti kecepatan, RPM, dan indikator lainnya.
- Speedometer/RPM Meter: Menampilkan informasi tentang kecepatan kendaraan dan putaran mesin.
- Saklar Lampu Tanda Belok: Menghubungkan atau memutuskan aliran listrik ke lampu tanda belok untuk memberikan sinyal tanda belok ke kanan atau kiri.
- Lampu Tanda Belok: Memberikan sinyal tanda belok kepada pengendara lain bahwa kendaraan akan belok ke kanan atau kiri.
- Saklar Lampu Klakson: Menghubungkan atau memutuskan aliran listrik ke klakson untuk mengeluarkan suara klakson sebagai peringatan kepada pengendara lain.
- Klakson: Menghasilkan suara klakson sebagai peringatan atau tanda kepada pengendara lain atau pejalan kaki.
Demikianlah analisis singkat untuk setiap komponen dalam diagram kelistrikan Satria Fu.
Cara Membaca Diagram Kelistrikan Satria Fu
Membaca diagram kelistrikan Satria Fu adalah langkah penting dalam pemeliharaan dan perbaikan motor. Diagram ini memberikan pandangan yang jelas tentang bagaimana setiap komponen terhubung satu sama lain dan bagaimana aliran listrik mengalir dalam sistem.
- Identifikasi Komponen: Langkah pertama adalah mengidentifikasi semua komponen yang tercantum dalam diagram. Ini termasuk aki, stator, koil, CDI, regulator rectifier, dan komponen lainnya.
- Perhatikan Arus Listrik: Perhatikan arah aliran arus listrik dalam diagram. Ini akan memberikan pemahaman tentang bagaimana listrik mengalir dari satu komponen ke komponen lainnya.
- Periksa Koneksi: Periksa setiap koneksi antara komponen-komponen. Pastikan tidak ada kabel yang putus atau koneksi yang longgar yang dapat menyebabkan gangguan dalam aliran listrik.
- Cari Komponen yang Bermasalah: Jika ada masalah dengan sistem kelistrikan, gunakan diagram untuk mengidentifikasi kemungkinan penyebabnya. Ini akan membantu dalam proses perbaikan dengan lebih efisien.
Tips Perawatan dan Perbaikan Diagram Kelistrikan Satria Fu
- Periksa Rutin: Lakukan pemeriksaan rutin terhadap sistem kelistrikan untuk memastikan semua komponen berfungsi dengan baik.
- Bersihkan Konektor: Bersihkan dan periksa semua konektor untuk memastikan tidak ada kotoran atau korosi yang dapat mengganggu aliran listrik.
- Ganti Aki Secara Teratur: Ganti aki secara teratur sesuai dengan rekomendasi produsen untuk memastikan sistem kelistrikan tetap berjalan dengan baik.
- Gunakan Komponen Berkualitas: Saat melakukan perbaikan atau penggantian komponen, pastikan untuk menggunakan komponen yang berkualitas dan sesuai dengan spesifikasi motor.
- Konsultasikan dengan Ahli: Jika mengalami masalah yang kompleks atau tidak dapat diatasi sendiri, sebaiknya konsultasikan dengan mekanik yang berpengalaman dalam sistem kelistrikan motor.
Kesimpulan
Diagram kelistrikan Satria Fu adalah alat yang sangat berguna dalam memahami dan memelihara sistem kelistrikan motor tersebut. Dengan pemahaman yang baik tentang setiap komponen dan cara membaca diagram, pemilik motor dapat melakukan perawatan dan perbaikan dengan lebih efisien. Penting untuk melakukan pemeriksaan rutin dan mengikuti tips perawatan untuk memastikan sistem kelistrikan tetap berjalan dengan baik dan menghindari masalah yang tidak diinginkan.
