Wajib Tau! Fungsi Kontaktor Listrik, Berikut Penjelasan Lengkap

Kontaktor listrik, meskipun seringkali tidak terlihat secara langsung, memainkan peran yang sangat vital dalam sistem kontrol listrik. Secara sederhana, kontaktor adalah sebuah sakelar elektromagnetik yang dirancang untuk mengontrol aliran arus listrik ke perangkat atau mesin tertentu. Meskipun konsepnya mungkin terdengar sederhana, fungsi dan peran mereka dalam keberlangsungan operasi peralatan listrik sangatlah penting. Salah satu fungsi kontaktor listrik adalah sebagai pengontrol utama aliran daya listrik ke perangkat elektrik atau mesin. Mereka bertindak sebagai sakelar yang dapat dioperasikan secara otomatis atau manual untuk mengizinkan atau memutus aliran listrik. Kontrol ini penting dalam mengelola daya listrik yang masuk ke peralatan, yang pada gilirannya membantu mencegah kerusakan akibat lonjakan listrik atau kelebihan beban.

Selain itu, kontaktor listrik juga memainkan peran penting dalam menjaga keselamatan sistem listrik. Mereka sering dilengkapi dengan fitur-fitur khusus seperti proteksi termal dan proteksi terhadap lonjakan arus yang berlebihan, yang membantu mencegah terjadinya kebakaran atau kerusakan pada peralatan akibat kondisi yang tidak diinginkan. Untuk memahami lebih lanjut tentang peran dan pentingnya kontaktor listrik dalam sistem kontrol listrik, mari kita eksplorasi lebih dalam dalam artikel berikutnya. Dalam pembahasan lebih lanjut, Elektronike.id akan membahas lebih dalam tentang fungsi kontaktor listrik, bagaimana kontaktor bekerja, jenis-jenis kontaktor yang berbeda, serta aplikasi dan manfaatnya dalam berbagai industri. Jangan lewatkan kesempatan untuk mendapatkan wawasan yang lebih mendalam tentang salah satu komponen kunci dalam sistem kontrol listrik modern.





Pengertian Kontaktor Listrik

Kontaktor listrik adalah komponen kunci dalam sistem kontrol elektrik yang digunakan untuk mengendalikan aliran listrik ke beban dengan daya yang lebih besar, seperti motor listrik atau peralatan industri. Prinsip dasar kerja kontaktor melibatkan penggunaan elektromagnet yang diaktifkan oleh arus listrik untuk menggerakkan kontak utama, yang membuka atau menutup sirkuit listrik ke beban. Dengan demikian, kontaktor memungkinkan pengguna untuk mengontrol aliran listrik dengan aman dan efisien, serta memberikan keandalan dalam pengoperasian peralatan listrik yang membutuhkan daya yang besar.

Selain itu, kontaktor juga sering dilengkapi dengan fitur proteksi, seperti proteksi termal atau proteksi arus berlebih, untuk melindungi beban dari kerusakan yang disebabkan oleh kondisi operasional yang tidak aman atau arus listrik yang berlebih. Dengan kemampuan ini, kontaktor tidak hanya berfungsi sebagai pengendali sirkuit listrik, tetapi juga sebagai perangkat keamanan yang penting dalam sistem listrik. Dengan berbagai ukuran dan konfigurasi yang tersedia, kontaktor listrik dapat diadaptasi untuk berbagai aplikasi, dari industri manufaktur hingga infrastruktur perkotaan, memainkan peran kunci dalam menjaga operasi yang lancar dan efisien dari berbagai peralatan listrik.





Fungsi Kontaktor Listrik

Kontaktor listrik adalah suatu perangkat elektrikal yang digunakan untuk mengontrol aliran listrik ke beban yang lebih besar, seperti motor listrik, pemanas, atau peralatan listrik industri lainnya. Fungsi utama dari kontaktor adalah untuk menghubungkan atau memutuskan sirkuit listrik yang mengalir ke beban tersebut. Berikut adalah beberapa fungsi kontaktor listrik:

1. Switching (Penyaklaran): Kontak utama pada kontaktor dapat membuka atau menutup sirkuit listrik ke beban. Ketika solenoid atau coil pada kontaktor diaktifkan, kontak-kontak ini bergerak untuk membuka atau menutup sirkuit listrik, memungkinkan aliran listrik ke beban atau memutuskan aliran listrik dari beban.
2. Pengendalian Arus Besar: Kontak-kontak pada kontaktor dirancang untuk menangani arus listrik yang besar. Ini memungkinkan penggunaan kontaktor untuk mengendalikan peralatan listrik dengan daya yang lebih besar, seperti motor listrik industri.
3. Kontrol Jarak Jauh: Kontaktor sering digunakan dalam sistem kontrol otomatis atau sistem yang memerlukan pengendalian jarak jauh. Dengan menggunakan solenoid atau coil untuk mengaktifkan kontaktor, sinyal kontrol listrik dapat dikirim dari jarak jauh, mengaktifkan atau menonaktifkan beban listrik tanpa perlu intervensi langsung.
4. Proteksi: Beberapa jenis kontaktor dilengkapi dengan fitur proteksi, seperti proteksi termal atau proteksi arus berlebih. Ini membantu melindungi beban dari kerusakan karena arus berlebih atau kondisi operasional yang tidak aman.
5. Interlocking (penguncian): Untuk mencegah kondisi yang tidak diinginkan atau bahaya, beberapa sistem menggunakan kontaktor dengan fitur interlocking. Ini memastikan bahwa kontak tidak dapat dibuka atau ditutup secara tidak sengaja, menghindari situasi seperti start-stop yang berlebihan pada motor listrik.

Kontaktor listrik adalah komponen penting dalam sistem kontrol listrik yang digunakan di berbagai aplikasi, mulai dari industri manufaktur hingga infrastruktur perkotaan. Fungsinya yang penting dalam mengendalikan aliran listrik yang besar membuatnya menjadi salah satu komponen kunci dalam sistem listrik modern.





Cara Kerja Kontaktor Listrik

Kontaktor listrik bekerja dengan prinsip dasar elektromagnetik, di mana arus listrik yang mengalir melalui solenoid atau coil pada kontaktor menciptakan medan magnet yang mempengaruhi kontak-kontaknya. Berikut adalah langkah-langkah umum tentang bagaimana kontaktor listrik bekerja:

1. Pengaktifan Solenoid: Ketika tegangan diberikan ke solenoid atau coil pada kontaktor, arus listrik mengalir melaluinya. Solenoid ini biasanya terbuat dari lilitan kawat tembaga yang disusun dalam bentuk spiral. Aliran arus listrik melalui solenoid menciptakan medan magnet di sekitarnya.
2. Tarik Kontak Utama: Medan magnet yang dihasilkan oleh solenoid menarik bagian yang terkait dengan kontak utama. Biasanya, ini adalah kontak bergerak atau kontak elektromagnetik yang menentukan apakah sirkuit listrik ke beban akan terbuka atau tertutup.
3. Penyambungan atau Pemutusan Sirkuit: Ketika kontak utama ditarik, kontak tersebut menyentuh atau melepaskan kontak statis atau kontak tetap, tergantung pada apakah Anda ingin menyambung atau memutuskan sirkuit listrik. Ini menentukan apakah aliran listrik akan mengalir ke beban atau tidak.
4. Aliran Listrik ke Beban: Jika kontak utama menyentuh kontak tetap, itu berarti sirkuit listrik terhubung dan aliran listrik akan mengalir ke beban yang terhubung. Sebaliknya, jika kontak utama melepaskan kontak tetap, sirkuit listrik diputus dan aliran listrik terputus dari beban.
5. Pemutusan Solenoid: Setelah tegangan dihilangkan dari solenoid, arus listrik ke solenoid berhenti, dan medan magnet yang dihasilkan juga menghilang. Ini memungkinkan pegas atau gaya lainnya untuk mengembalikan kontak utama ke posisi semula, mempersiapkannya untuk operasi berikutnya.

Proses ini berlangsung dalam waktu yang sangat singkat, seringkali dalam hitungan milidetik. Kecepatan respons ini memungkinkan kontaktor untuk digunakan dalam aplikasi yang memerlukan kontrol cepat dan andal atas aliran listrik yang besar, seperti pada motor listrik atau peralatan industri.





Jenis-jenis Kontaktor Listrik

Terdapat beberapa jenis kontaktor listrik yang umum digunakan, tergantung pada aplikasi dan kapasitas daya yang dibutuhkan. Beberapa jenis kontaktor listrik yang umum meliputi:

1. Kontaktor AC: Digunakan untuk mengontrol aliran listrik AC (arus bolak-balik) pada beban listrik yang besar.
2. Kontaktor DC: Digunakan untuk mengontrol aliran listrik DC (arus searah) pada beban listrik yang besar, seperti motor DC atau sistem penyimpanan energi.
3. Kontaktor Pengisian Vakum: Jenis kontaktor ini menggunakan teknologi vakum untuk memutuskan atau menghubungkan sirkuit listrik. Mereka umumnya lebih tahan terhadap busur listrik dan lebih efisien dalam pengoperasiannya.
4. Kontaktor Tunggal dan Kontactor Ganda: Kontactor tunggal memiliki satu set kontak, sedangkan kontactor ganda memiliki dua set kontak yang dapat dioperasikan secara independen. Kontactor ganda sering digunakan dalam aplikasi yang memerlukan kontrol ganda atau pengendalian sirkuit cadangan.

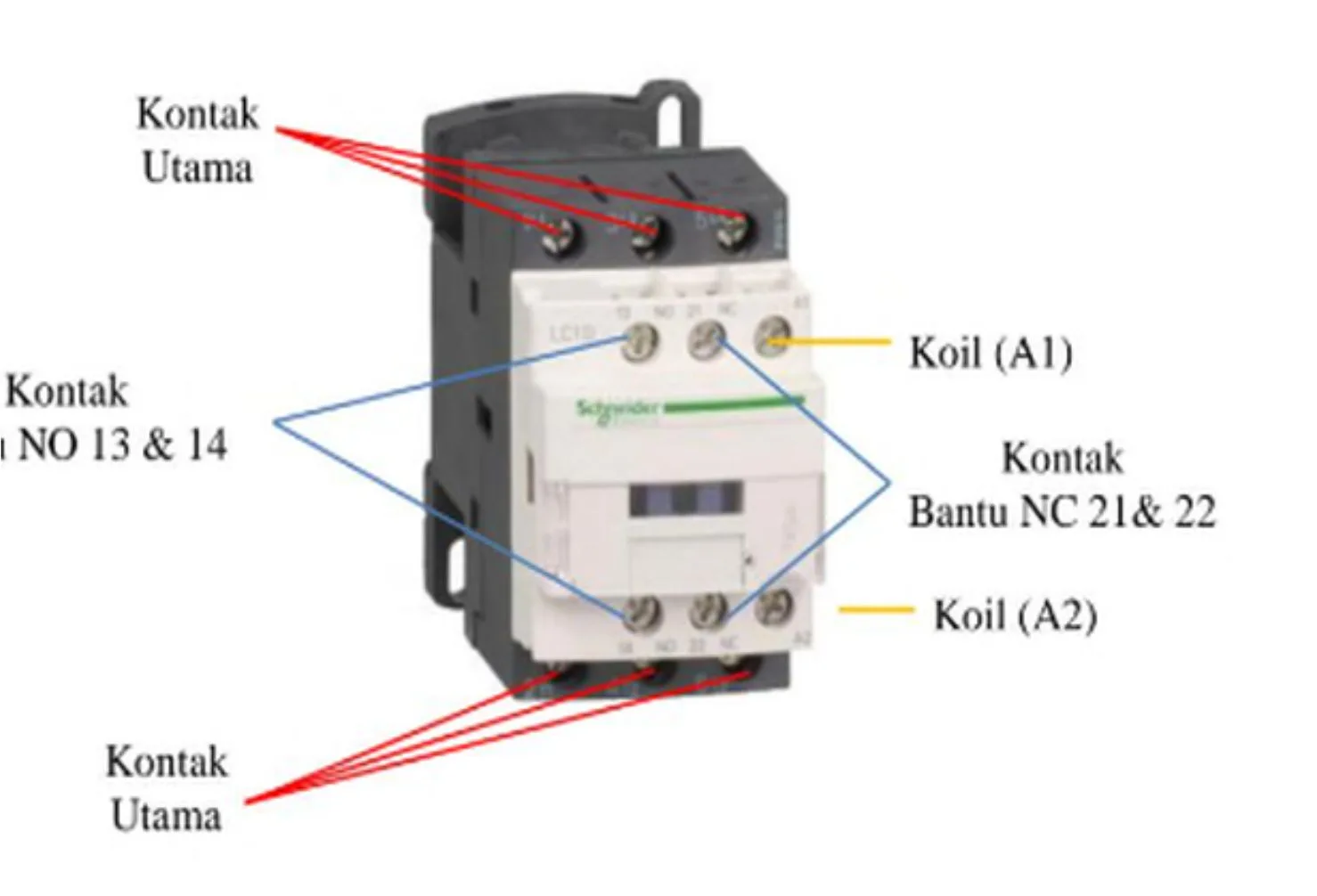

Komponen-komponen Kontaktor Listrik

Kontaktor listrik terdiri dari beberapa komponen utama yang bekerja sama untuk mengontrol aliran listrik. Beberapa komponen utama tersebut meliputi:

1. Kumparan Solenoid: Merupakan bagian yang menghasilkan medan magnet ketika dialiri arus listrik, yang kemudian digunakan untuk mengontrol kontak listrik.
2. Kontak Listrik: Merupakan bagian yang membuka dan menutup sirkuit listrik berdasarkan pengaruh medan magnet yang dihasilkan oleh kumparan solenoid.
3. Kontak Utama dan Kontak Bantu: Kontak utama digunakan untuk mengontrol aliran listrik utama, sedangkan kontak bantu digunakan untuk pengendalian tambahan seperti pengaturan kecepatan motor atau pengendalian arah putaran motor.
4. Kontak Pemanas: Digunakan untuk melindungi kontaktor dari arus yang berlebihan atau gangguan lainnya dengan memicu pelepasan kontak saat terjadi kondisi yang berbahaya.
5. Kotak Kontrol: Merupakan bagian yang berisi rangkaian kontrol dan pengaman yang digunakan untuk mengatur operasi kontaktor listrik.





Penerapan Kontaktor Listrik dalam Industri

Kontaktor listrik memiliki berbagai aplikasi dalam berbagai industri, termasuk:

1. Industri Manufaktur: Digunakan dalam sistem pengendalian motor untuk mengatur aliran daya listrik ke mesin-mesin produksi.
2. Industri Otomotif: Digunakan dalam sistem pengendalian motor untuk mengontrol operasi berbagai peralatan otomotif, seperti robot industri dan peralatan pengelasan.
3. Industri Pembangkit Listrik: Digunakan dalam sistem pengendalian generator dan transformator untuk mengatur aliran daya listrik dalam jaringan listrik.
4. Industri Bangunan: Digunakan dalam sistem pengendalian HVAC (Heating, Ventilation, and Air Conditioning) untuk mengontrol aliran daya listrik ke sistem pendingin udara dan pemanas.
5. Industri Pertambangan: Digunakan dalam sistem pengendalian motor untuk mengontrol operasi peralatan pertambangan seperti pompa dan conveyor.





Keuntungan Menggunakan Kontaktor Listrik

Penggunaan kontaktor listrik memiliki beberapa keuntungan, antara lain:

1. Pengendalian Aliran Listrik yang Efisien: Kontaktor listrik memungkinkan untuk mengontrol aliran listrik pada beban listrik yang besar dengan cepat dan efisien, sehingga meminimalkan kerugian daya listrik.
2. Perlindungan Terhadap Gangguan Listrik: Kontaktor listrik dilengkapi dengan berbagai fitur pengaman seperti kontak pemanas dan pengaturan arus yang memungkinkan untuk melindungi peralatan listrik dari gangguan seperti lonjakan tegangan atau arus yang berlebihan.
3. Fleksibilitas Pengendalian: Kontaktor listrik dapat dioperasikan secara manual atau otomatis, dan dapat diintegrasikan dengan sistem kontrol yang lebih kompleks seperti PLC (Programmable Logic Controller) untuk pengendalian yang lebih presisi.
4. Ketahanan Terhadap Lingkungan: Beberapa jenis kontaktor listrik, seperti kontaktor pengisian vakum, memiliki tingkat ketahanan yang tinggi terhadap kondisi lingkungan yang keras seperti debu, kelembaban, dan suhu ekstrem.





Cara Memilih Kontaktor Listrik yang Tepat

Ketika memilih kontaktor listrik yang tepat untuk aplikasi tertentu, ada beberapa faktor yang perlu dipertimbangkan, antara lain:

1. Kapasitas Daya: Pastikan kontaktor memiliki kapasitas daya yang cukup untuk mengontrol beban listrik yang akan dikendalikan. Perhatikan juga faktor-faktor seperti tegangan dan arus nominal yang diperlukan.
2. Jenis Beban: Pertimbangkan jenis beban listrik yang akan dikendalikan, apakah AC atau DC, resistif atau induktif, serta apakah beban tersebut memiliki arus awal yang tinggi atau tidak.
3. Ketahanan Terhadap Lingkungan: Jika aplikasi berada dalam lingkungan yang keras, pilihlah kontaktor listrik yang memiliki tingkat perlindungan yang sesuai terhadap kondisi lingkungan seperti debu, kelembaban, dan suhu ekstrem.
4. Fitur Pengaman: Pastikan kontaktor dilengkapi dengan fitur pengaman yang memadai seperti kontak pemanas dan pengaturan arus yang dapat melindungi peralatan listrik dari gangguan listrik yang berbahaya.
5. Ketersediaan Suku Cadang: Pilihlah kontaktor listrik dari produsen yang terpercaya dan memiliki jaringan distribusi yang luas, sehingga memudahkan untuk mendapatkan suku cadang dan layanan purna jual yang diperlukan.





Kesimpulan

Kontaktor listrik adalah perangkat penting dalam sistem listrik yang digunakan untuk mengontrol aliran listrik pada beban listrik yang besar. Dengan menggunakan prinsip elektromagnetik, kontaktor listrik dapat membuka dan menutup sirkuit listrik secara otomatis, sehingga memungkinkan untuk mengatur aliran daya listrik dengan efisien dan aman.

Fungsi kontaktor listrik adalah mengontrol aliran listrik pada beban listrik yang besar, serta melindungi peralatan listrik dari gangguan listrik yang berbahaya. Mereka memiliki berbagai aplikasi dalam industri, mulai dari pengendalian motor hingga sistem distribusi daya listrik.

Dalam memilih kontaktor listrik yang tepat, perlu dipertimbangkan beberapa faktor seperti kapasitas daya, jenis beban, ketahanan terhadap lingkungan, fitur pengaman, dan ketersediaan suku cadang. Dengan memilih kontaktor listrik yang sesuai, dapat memastikan operasi sistem listrik yang efisien dan aman.
