Apakah Anda pernah memperhatikan jaringan kabel yang teratur dan rapi di gedung-gedung perkantoran atau fasilitas industri? Di balik tatanan kabel yang teratur tersebut ada teknologi yang disebut kabel tray. Kabel tray adalah sistem yang dirancang untuk menopang dan melindungi kabel-kabel listrik, komunikasi, dan data dalam sebuah bangunan. Instalasi kabel tray telah menjadi solusi yang populer dalam mengelola kabel-kabel di lingkungan komersial dan industri. Sistem ini tidak hanya memastikan kabel-kabel tetap terorganisir dan mudah diakses, tetapi juga memenuhi standar keamanan dan keandalan yang ketat. Proses instalasi melibatkan pemilihan jenis kabel tray yang tepat, perencanaan rute kabel yang efisien, pemasangan dengan tepat, dan pengujian untuk memastikan kinerja yang optimal. Penting untuk memperhatikan faktor-faktor seperti lingkungan kerja, jenis kabel yang digunakan, dan peraturan keamanan yang berlaku.
Bagi Anda yang tertarik memahami lebih dalam tentang instalasi kabel tray, mari kita eksplorasi topik ini secara mendalam. Dalam artikel berikutnya, Elektronike.id akan membahas manfaat kabel tray, teknik pemasangan yang tepat, perawatan yang diperlukan, dan berbagai inovasi terkini dalam industri ini. Jangan lewatkan kesempatan untuk mempelajari lebih lanjut tentang bagaimana instalasi kabel tray dapat meningkatkan efisiensi dan keamanan sistem kabel Anda. Saksikan bagaimana teknologi sederhana ini mengubah cara kita mengelola infrastruktur kabel modern. Tetaplah bersama kami untuk menggali wawasan yang berharga tentang instalasi kabel tray.
Pengertian Instalasi Kabel Tray
Instalasi kabel tray adalah salah satu metode untuk penataan kabel listrik dan komunikasi yang efisien di dalam suatu bangunan atau area tertentu. Kabel tray merupakan jalur yang terbuat dari bahan logam atau non-logam yang digunakan untuk menopang dan melindungi kabel-kabel dari berbagai gangguan lingkungan serta memudahkan proses perawatan dan perbaikan. Proses instalasi kabel melibatkan pengaturan dan pemasangan jalur kabel di atas permukaan atau di sepanjang dinding, plafon, atau lantai. Metode ini memungkinkan kabel-kabel tersusun rapi dan terlindungi dengan baik.
Jenis-jenis Kabel Tray
Ada beberapa jenis kabel tray yang umum digunakan dalam instalasi kabel, antara lain:
- Kabel Tray Terbuka (Ladder Tray)
Kabel tray terbuka atau ladder tray memiliki struktur berbentuk tangga dengan ruang terbuka di antara tiang penyangga. Kabel-kabel diletakkan di dalam ruang terbuka ini dan diikat dengan pengikat kabel khusus. Jenis ini biasanya digunakan untuk sistem kabel dengan jumlah yang banyak. - Kabel Tray Tertutup (Solid Tray)
Kabel tray tertutup atau solid tray memiliki dinding penutup di sekitar jalurnya. Ini memberikan perlindungan tambahan terhadap kabel-kabel dari elemen lingkungan seperti debu, air, atau benda asing lainnya. Kabel tray tertutup sering digunakan di lingkungan yang lebih keras atau di mana kabel-kabel memerlukan perlindungan tambahan. - Kabel Tray Perforasi (Perforated Tray)
Kabel tray perforasi atau perforated tray memiliki lubang-lubang kecil di bagian dasarnya. Lubang-lubang ini memungkinkan ventilasi udara yang baik di sekitar kabel-kabel, yang berguna untuk mendinginkan kabel saat digunakan dalam aplikasi berat atau di lingkungan yang panas. - Wire Mesh Tray

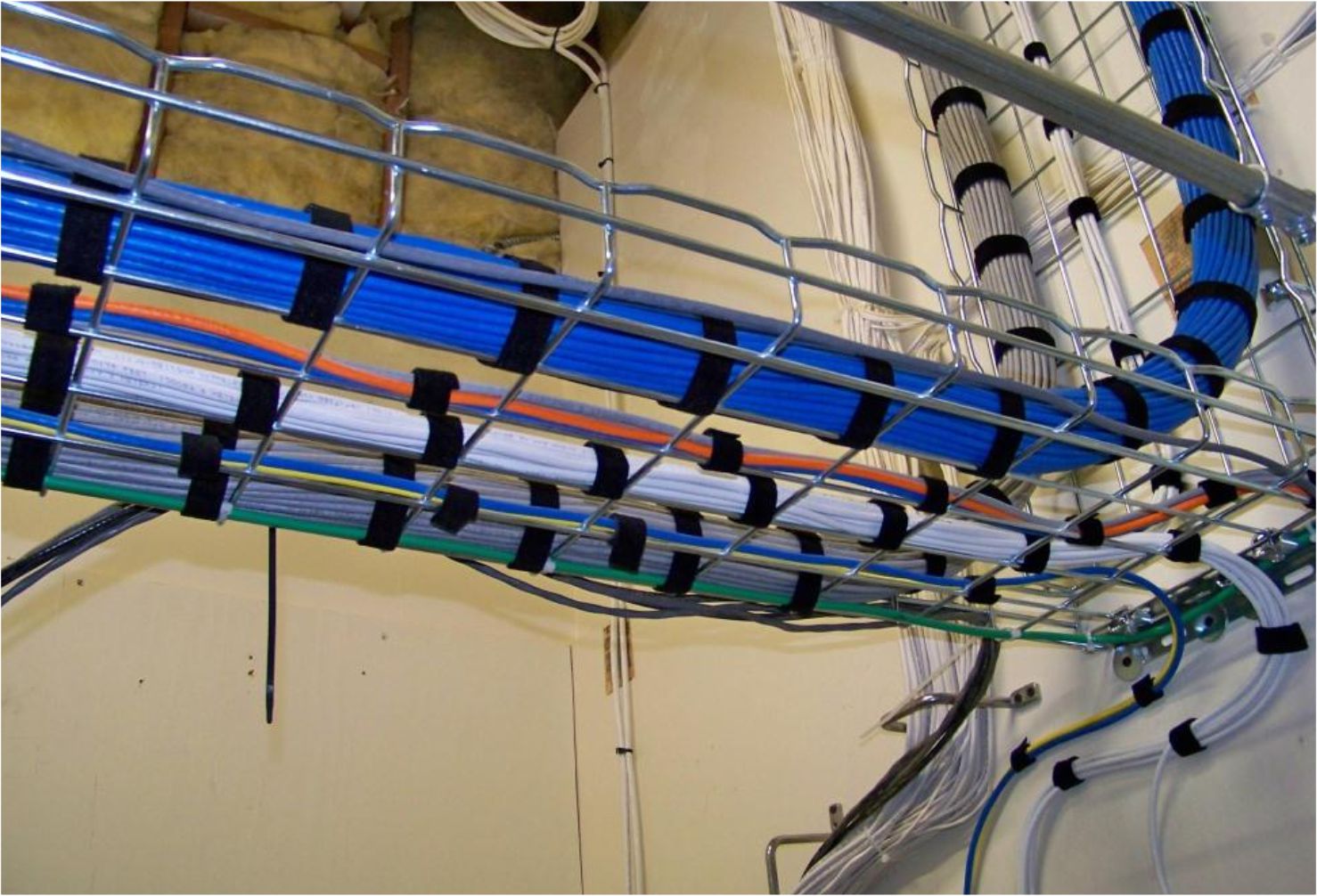

Wire mesh tray adalah jenis kabel tray yang terbuat dari jaring logam yang dilas bersama. Jenis ini sangat fleksibel dan mudah diubah bentuknya sesuai kebutuhan. Wire mesh tray juga efektif dalam menjaga keamanan kabel-kabel yang terletak di dalamnya.
Pemilihan jenis kabel tray yang tepat sangat tergantung pada kebutuhan spesifik instalasi dan lingkungan di mana kabel-kabel tersebut akan dipasang.
Fungsi Kabel Tray
Kabel tray memiliki beberapa fungsi utama dalam instalasi kabel, yaitu:
- Melindungi Kabel Kabel tray melindungi kabel-kabel dari kerusakan mekanis seperti tekanan, tarikan, atau gesekan yang dapat terjadi jika kabel dibiarkan terbuka atau terlalu terpapar.
- Penyusunan Kabel yang Rapi Dengan kabel tray, kabel-kabel dapat disusun dengan rapi dan teratur. Ini membantu meminimalkan kekacauan kabel dan memudahkan pemeliharaan serta identifikasi kabel.
- Memudahkan Pemasangan dan Perbaikan Instalasi kabel di atas kabel tray membuat proses pemasangan dan perbaikan lebih mudah. Teknisi dapat dengan cepat mengakses kabel yang dibutuhkan tanpa perlu membongkar struktur yang rumit.
- Ventilasi Beberapa jenis kabel tray, seperti perforated tray, memungkinkan sirkulasi udara di sekitar kabel. Ini membantu mendinginkan kabel-kabel yang berada di dalamnya, mencegah overheating, dan memperpanjang umur pakai kabel.
- Ekonomis dan Ramah Lingkungan Menggunakan kabel tray dapat menjadi solusi ekonomis karena dapat mengurangi biaya perawatan dan perbaikan jaringan kabel dalam jangka panjang. Selain itu, kabel tray yang dipasang dengan baik dapat meminimalkan limbah dan dampak lingkungan.
Prinsip Kerja Kabel Tray
Berikut adalah prinsip kerja utama kabel tray:
- Penopang Kabel: Kabel tray bertindak sebagai penopang untuk kabel-kabel. Tray tersebut dipasang di sepanjang dinding, langit-langit, atau di atas lantai untuk menahan berat kabel dan komponen tambahan seperti soket, pengikat, atau junction box.
- Distribusi Kabel: Kabel tray memberikan sistem distribusi yang efisien untuk kabel listrik dan komunikasi. Dengan kabel-kabel terorganisir di dalam tray, proses instalasi, pemeliharaan, dan perbaikan menjadi lebih mudah karena kabel mudah diakses dan diidentifikasi.
- Proteksi Kabel: Kabel tray melindungi kabel dari kerusakan fisik dan paparan lingkungan yang mungkin terjadi di ruang kerja atau lingkungan industri. Dengan mengatur kabel di dalam tray, risiko penjepitan, penarikan, atau kerusakan mekanis lainnya dapat dikurangi.
- Ventilasi dan Drainase: Kabel tray yang terbuka memungkinkan ventilasi udara di sekitar kabel, mencegah penumpukan panas yang berlebihan. Selain itu, kabel tray juga memungkinkan drainase jika ada kelebihan cairan atau kelembapan di sekitar kabel.
- Fleksibilitas dan Modifikasi: Kabel tray dirancang untuk memberikan fleksibilitas dalam mengelola sistem kabel. Mereka dapat dengan mudah dimodifikasi atau diperluas untuk mengakomodasi perubahan dalam tata letak kabel atau kebutuhan tambahan.
- Keamanan dan Ketersediaan: Kabel tray memastikan ketersediaan kabel yang tepat pada waktu yang tepat. Dengan sistem tray yang terorganisir, keamanan operasional dan kemampuan untuk memelihara atau memperbaiki kabel menjadi lebih baik.
- Kesesuaian Lingkungan: Kabel tray tersedia dalam berbagai material yang sesuai dengan kebutuhan lingkungan, termasuk baja galvanis, aluminium, plastik, atau stainless steel. Pemilihan material tray biasanya bergantung pada kondisi lingkungan seperti korosi, kelembaban, atau bahaya lainnya.
Cara Instalasi Kabel Tray
Instalasi kabel tray sebaiknya dilakukan oleh tenaga profesional atau teknisi yang berpengalaman dalam sistem listrik. Berikut langkah-langkah umum dalam instalasi:
- Perencanaan: Tentukan jalur kabel dan jenis kabel tray yang akan digunakan berdasarkan kebutuhan dan lingkungan.
- Persiapan: Pastikan area instalasi bersih dan aman. Siapkan alat dan perlengkapan yang diperlukan.
- Pemasangan Kabel Tray: Mulailah dengan pemasangan bracket atau penyangga untuk kabel tray. Pastikan penyangga dipasang dengan kuat dan rapi.
- Pemasangan Kabel: Letakkan kabel-kabel di dalam tray dengan rapi dan aman. Pastikan kabel tidak terlalu padat dan diikat secara teratur.
- Pengikatan Kabel: Gunakan pengikat kabel yang tepat untuk menjaga kabel tetap teratur dan aman di dalam tray.
- Penyelesaian: Periksa kembali semua pengikatan dan pastikan tidak ada kabel yang longgar. Pastikan instalasi aman dan sesuai dengan standar keselamatan.
Tips Praktis Instalasi Kabel Tray yang Efektif
Berikut beberapa tips praktis untuk melakukan instalasi kabel tray secara efektif:
- Pilih Bahan Kabel Tray yang Tepat: Sesuaikan dengan kebutuhan lingkungan dan tahan terhadap elemen lingkungan di sekitarnya.
- Gunakan Alat dan Perlengkapan yang Tepat: Pastikan memiliki alat dan perlengkapan yang tepat untuk memudahkan proses instalasi.
- Lakukan Perawatan Rutin: Setelah instalasi selesai, lakukan perawatan rutin untuk memastikan kabel tray tetap dalam kondisi baik dan aman.
- Ikuti Standar Keselamatan: Pastikan instalasi kabel tray mematuhi standar keselamatan dan peraturan yang berlaku.
Kesimpulan
Instalasi kabel tray merupakan salah satu solusi yang efisien untuk mengatur dan melindungi kabel-kabel listrik dan komunikasi di dalam suatu bangunan atau area. Jenis-jenis kabel tray yang berbeda menawarkan fleksibilitas dan perlindungan tambahan tergantung pada kebutuhan instalasi. Fungsi utama kabel tray adalah melindungi, menyusun, dan memudahkan akses terhadap kabel-kabel.
Dalam melakukan instalasi, pastikan untuk memilih jenis kabel tray yang sesuai, mengikuti prosedur instalasi dengan hati-hati, dan melakukan perawatan rutin. Dengan demikian, sistem kabel tray akan memberikan manfaat jangka panjang dalam hal efisiensi operasional dan keandalan jaringan listrik dan komunikasi.
