Pengertian Kapasitor Bank 3 Phase, Simak Penjelasannya!

Kapasitor bank 3 phase merupakan perangkat yang digunakan dalam sistem kelistrikan untuk meningkatkan faktor daya (power factor) dan mengoptimalkan efisiensi energi. Pada dasarnya, kapasitor bank terdiri dari beberapa kapasitor yang dihubungkan bersama untuk menyimpan dan melepaskan energi listrik sesuai kebutuhan. Dalam sistem 3 phase, kapasitor bank dihubungkan ke tiga fase listrik yang umum digunakan dalam industri dan aplikasi komersial besar. Fungsi utama kapasitor bank 3 phase adalah untuk mengurangi beban reaktif yang disebabkan oleh peralatan induktif seperti motor dan transformator. Dengan demikian, kapasitor bank membantu mengurangi kerugian energi dan meningkatkan stabilitas sistem kelistrikan. Selain itu, penggunaan kapasitor bank juga dapat mengurangi biaya listrik karena penurunan daya reaktif yang ditarik dari jaringan listrik. Dalam artikel ini, Elektronike.id akan mengupas lebih dalam tentang pengertian kapasitor bank 3 phase, manfaat utamanya, serta aplikasinya dalam berbagai industri. Kami juga akan membahas cara menginstalasi dan merawat kapasitor bank untuk memastikan kinerjanya tetap optimal. Jadi, mari kita lanjutkan untuk memahami lebih jauh tentang pentingnya kapasitor bank 3 phase dalam sistem kelistrikan modern. Simak pembahasan lebih lanjut di artikel berikutnya!

Pengertian Kapasitor Bank 3 Phase

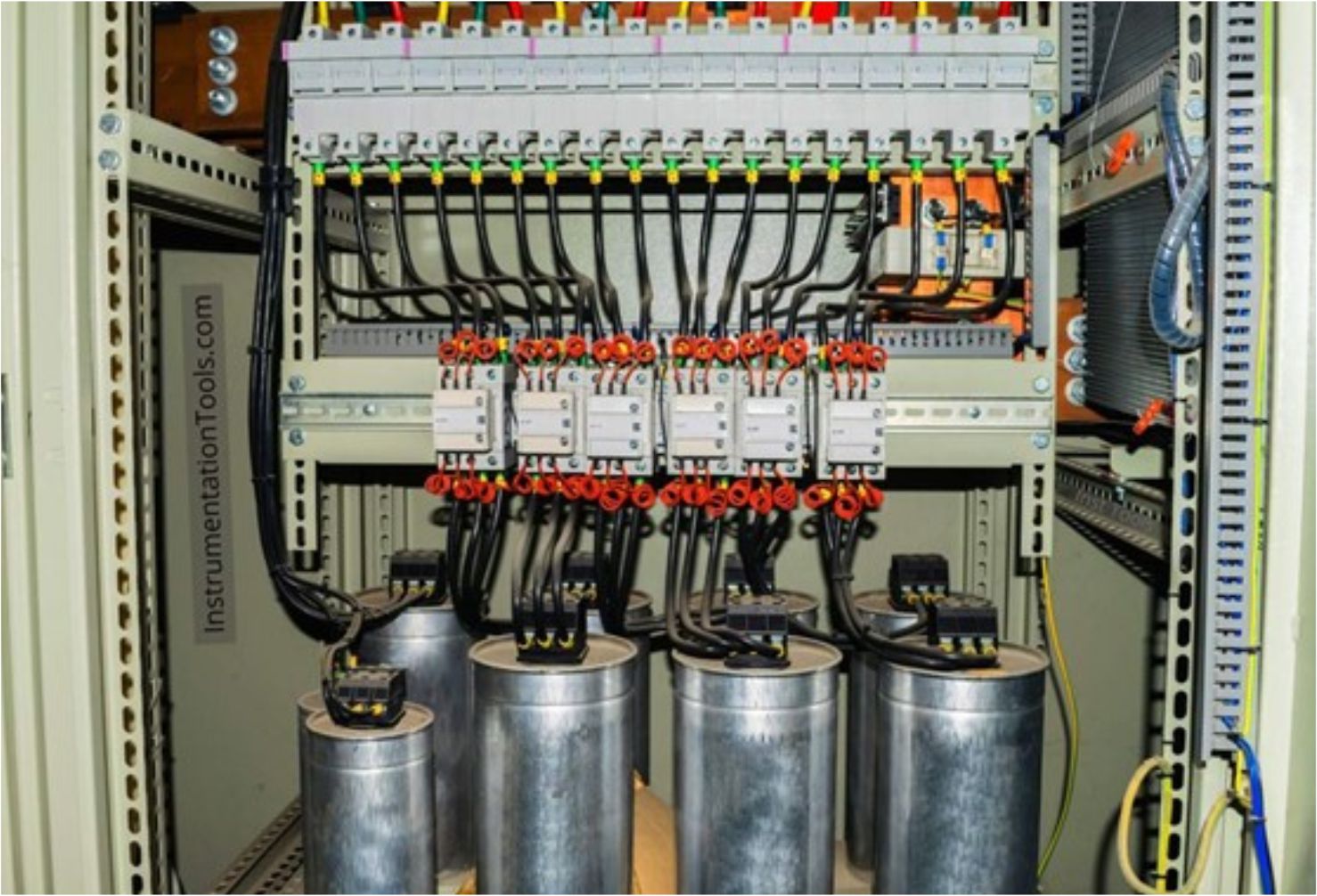

Kapasitor bank 3 phase adalah perangkat listrik yang terdiri dari beberapa kapasitor yang dihubungkan bersama dalam sebuah sistem 3 fase. Tujuan utama dari penggunaan kapasitor bank 3 phase adalah untuk meningkatkan faktor daya pada sistem listrik 3 fase, yang pada gilirannya dapat meningkatkan efisiensi energi dan mengurangi biaya operasional. Kapasitor bank ini sering digunakan dalam industri dan instalasi listrik besar untuk menstabilkan tegangan dan mengurangi kerugian daya reaktif.

Pada dasarnya, pengertian kapasitor bank 3 phase melibatkan beberapa komponen kapasitor yang dihubungkan dalam konfigurasi delta atau star. Setiap kapasitor pada bank ini berfungsi untuk menyimpan dan melepaskan energi listrik secara periodik, membantu menyeimbangkan beban listrik dan mengurangi distorsi harmonik. Penggunaan kapasitor bank ini sangat penting dalam sistem yang membutuhkan stabilitas tegangan tinggi dan konsumsi daya yang efisien.

Kapasitor bank 3 phase tidak hanya mengoptimalkan performa sistem listrik tetapi juga melindungi peralatan listrik dari kerusakan akibat fluktuasi tegangan. Dengan kata lain, pengertian kapasitor bank 3 phase mencakup peran pentingnya dalam meningkatkan keandalan dan efisiensi operasional sistem listrik besar.

Fungsi Kapasitor Bank 3 Phase

Selain meningkatkan faktor daya, kapasitor bank 3 phase juga berfungsi untuk:

1. Mengurangi Beban Reaktif: Kapasitor bank membantu mengurangi beban reaktif yang dihasilkan oleh peralatan listrik induktif seperti motor dan transformator. Ini berarti energi yang tersedia dapat digunakan lebih efektif oleh peralatan listrik.
2. Stabilisasi Tegangan: Dengan mengurangi fluktuasi tegangan, kapasitor bank membantu menjaga stabilitas tegangan dalam sistem listrik, yang sangat penting untuk menjaga kinerja optimal peralatan listrik.
3. Mengurangi Distorsi Harmonik: Kapasitor bank dapat membantu mengurangi distorsi harmonik yang disebabkan oleh peralatan elektronik yang mengganggu bentuk gelombang arus dan tegangan.
4. Meningkatkan Kapasitas Sistem: Dengan memperbaiki faktor daya, kapasitor bank memungkinkan sistem listrik untuk menyalurkan lebih banyak daya aktif tanpa perlu meningkatkan kapasitas infrastruktur yang ada.
5. Pengurangan Biaya Listrik: Dengan meningkatkan efisiensi penggunaan daya dan mengurangi kerugian daya reaktif, kapasitor bank membantu mengurangi biaya listrik secara keseluruhan.

Secara keseluruhan, fungsi kapasitor bank 3 phase sangat krusial dalam menjaga efisiensi dan stabilitas sistem listrik, yang pada akhirnya mengarah pada penghematan biaya dan peningkatan keandalan sistem.

Prinsip Kerja Kapasitor Bank 3 Phase

Berikut adalah penjelasan lebih rinci mengenai prinsip kerja kapasitor bank 3 phase:

1. Pengisian dan Pengosongan Kapasitor: Ketika tegangan diterapkan pada kapasitor, muatan listrik mulai menumpuk di pelat kapasitor hingga mencapai kapasitas maksimum. Saat arus bolak-balik (AC) berubah arah, kapasitor melepaskan muatan listrik kembali ke sirkuit, yang membantu menyeimbangkan tegangan dan arus dalam sistem.
2. Kompensasi Daya Reaktif: Kapasitor bank bekerja dengan cara mengimbangi daya reaktif yang dihasilkan oleh beban induktif. Ini dilakukan dengan menyediakan daya reaktif yang diperlukan oleh sistem, sehingga mengurangi beban pada sumber daya listrik utama.
3. Pengurangan Kerugian Energi: Dengan memperbaiki faktor daya, kapasitor bank mengurangi kerugian energi yang terjadi akibat daya reaktif. Ini berarti lebih banyak energi yang dapat digunakan oleh peralatan listrik tanpa terbuang sebagai panas atau kerugian lainnya.
4. Stabilitas Tegangan: Kapasitor bank membantu menjaga stabilitas tegangan dalam sistem listrik dengan mengurangi fluktuasi yang disebabkan oleh perubahan beban. Ini sangat penting untuk memastikan bahwa peralatan listrik beroperasi pada tegangan yang optimal dan tidak mengalami kerusakan.

Dengan prinsip kerja yang efisien, kapasitor bank 3 phase mampu meningkatkan performa sistem listrik secara keseluruhan dan memastikan penggunaan energi yang lebih efektif.

Manfaat Penggunaan Kapasitor Bank 3 Phase

Berikut adalah beberapa manfaat utama yang dapat diperoleh:

1. Penghematan Energi: Dengan memperbaiki faktor daya, kapasitor bank membantu mengurangi konsumsi energi yang tidak efisien. Ini berarti energi yang tersedia dapat dimanfaatkan dengan lebih baik, mengurangi pemborosan dan biaya energi secara keseluruhan.
2. Peningkatan Efisiensi Sistem: Kapasitor bank membantu mengurangi kerugian daya reaktif dan meningkatkan kapasitas distribusi daya dalam sistem. Ini memungkinkan sistem listrik untuk menyalurkan lebih banyak daya aktif kepada beban tanpa perlu meningkatkan infrastruktur yang ada.
3. Perpanjangan Umur Peralatan: Dengan menjaga stabilitas tegangan dan mengurangi fluktuasi, kapasitor bank dapat membantu memperpanjang umur peralatan listrik. Tegangan yang stabil mengurangi risiko kerusakan dan keausan pada peralatan.
4. Mengurangi Biaya Operasional: Selain menghemat energi, kapasitor bank juga mengurangi biaya operasional dengan mengurangi denda yang dikenakan oleh utilitas listrik akibat faktor daya yang rendah. Ini dapat menghasilkan penghematan biaya yang signifikan untuk bisnis.
5. Stabilisasi Tegangan dan Arus: Dengan mengurangi fluktuasi tegangan dan arus, kapasitor bank membantu menjaga kualitas daya yang dihasilkan. Ini sangat penting dalam sistem yang sensitif terhadap perubahan tegangan, seperti peralatan elektronik dan mesin industri.
6. Pengurangan Distorsi Harmonik: Kapasitor bank dapat membantu mengurangi distorsi harmonik dalam sistem listrik, yang dihasilkan oleh peralatan elektronik dan mesin. Ini membantu menjaga bentuk gelombang arus dan tegangan tetap stabil.
7. Peningkatan Kapasitas Jaringan: Dengan memperbaiki faktor daya, kapasitor bank memungkinkan jaringan listrik untuk mengangkut lebih banyak daya aktif. Ini berarti lebih banyak peralatan dan beban yang dapat dihubungkan ke jaringan tanpa mengalami masalah kapasitas.
8. Perlindungan Lingkungan: Dengan meningkatkan efisiensi energi dan mengurangi konsumsi energi, kapasitor bank membantu mengurangi emisi karbon dan dampak lingkungan negatif lainnya. Ini sejalan dengan upaya global untuk meningkatkan keberlanjutan energi.

Secara keseluruhan, manfaat penggunaan kapasitor bank 3 phase sangat beragam dan memberikan kontribusi besar terhadap efisiensi, keandalan, dan keberlanjutan sistem listrik.

Cara Pasang Kapasitor Bank 3 Phase

Berikut adalah langkah-langkah umum dalam pemasangan kapasitor bank 3 phase:

1. Penentuan Kebutuhan Kapasitor Bank: Langkah pertama adalah menentukan kebutuhan kapasitor bank berdasarkan analisis faktor daya dan beban listrik dalam sistem. Ini melibatkan pengukuran faktor daya saat ini dan menentukan kapasitas kapasitor yang diperlukan untuk mencapai perbaikan yang diinginkan.
2. Pemilihan Lokasi Pemasangan: Pilih lokasi yang aman dan mudah diakses untuk memasang kapasitor bank. Lokasi harus memungkinkan pendinginan yang cukup dan harus dilindungi dari kelembaban dan debu.
3. Pengaturan Konfigurasi: Tentukan konfigurasi koneksi yang sesuai, apakah delta atau star, berdasarkan spesifikasi sistem dan kebutuhan kompensasi daya reaktif.
4. Persiapan Instalasi: Matikan aliran listrik sebelum memulai instalasi. Pastikan semua alat dan bahan yang diperlukan sudah siap, termasuk kabel, pengaman, dan peralatan pelindung diri (PPE).
5. Koneksi Kapasitor Bank: Hubungkan kapasitor bank ke sistem listrik sesuai dengan diagram yang telah direncanakan. Pastikan koneksi dilakukan dengan benar untuk menghindari kesalahan yang dapat menyebabkan kerusakan atau bahaya.
6. Pengujian dan Penyesuaian: Setelah terpasang, lakukan pengujian untuk memastikan bahwa kapasitor bank berfungsi dengan baik. Ukur faktor daya dan pastikan ada peningkatan sesuai dengan yang diharapkan. Lakukan penyesuaian jika diperlukan.
7. Monitoring dan Pemeliharaan: Setelah instalasi, penting untuk terus memantau kinerja kapasitor bank dan melakukan pemeliharaan rutin. Ini termasuk memeriksa kondisi fisik kapasitor, koneksi listrik, dan memastikan bahwa sistem pendinginan berfungsi dengan baik.
8. Pelaporan dan Dokumentasi: Catat semua detail pemasangan dan hasil pengujian dalam dokumen yang dapat diakses untuk referensi masa depan. Ini membantu dalam pemeliharaan dan pemecahan masalah di masa depan.

Dengan mengikuti langkah-langkah ini, pemasangan kapasitor bank 3 phase dapat dilakukan dengan aman dan efektif, memastikan bahwa sistem listrik beroperasi dengan efisiensi optimal.

Daftar Harga Kapasitor Bank 3 Phase

Berikut adalah beberapa faktor yang mempengaruhi harga kapasitor bank 3 phase:

1. Kapasitas (KVAR): Kapasitor bank dengan kapasitas yang lebih besar cenderung lebih mahal. Kapasitas diukur dalam kilovar (KVAR), dan semakin tinggi kapasitasnya, semakin tinggi pula harganya.
2. Tipe dan Konfigurasi: Tipe kapasitor (misalnya, dry-type atau oil-filled) dan konfigurasi (delta atau star) juga mempengaruhi harga. Kapasitor oil-filled biasanya lebih mahal dibandingkan dengan dry-type.
3. Merek: Merek terkenal dengan reputasi baik cenderung lebih mahal karena kualitas dan keandalan yang ditawarkan. Merek-merek terkenal di pasaran termasuk ABB, Siemens, Schneider Electric, dan lainnya.
4. Fitur Tambahan: Beberapa kapasitor bank dilengkapi dengan fitur tambahan seperti proteksi overload, monitoring otomatis, dan sistem pendinginan yang lebih canggih, yang dapat meningkatkan harga.
5. Negara Pembuat: Harga juga bisa dipengaruhi oleh negara pembuat dan kebijakan impor di negara pembeli. Kapasitor bank yang diproduksi di negara dengan biaya produksi tinggi biasanya lebih mahal.

Untuk memberikan gambaran, berikut adalah perkiraan harga kapasitor bank 3 phase berdasarkan kapasitas:

• Kapasitor Bank 3 Phase 50 KVAR: Harga berkisar antara Rp 10.000.000 hingga Rp 20.000.000.
• Kapasitor Bank 3 Phase 100 KVAR: Harga berkisar antara Rp 20.000.000 hingga Rp 40.000.000.
• Kapasitor Bank 3 Phase 200 KVAR: Harga berkisar antara Rp 40.000.000 hingga Rp 80.000.000.
• Kapasitor Bank 3 Phase 300 KVAR: Harga berkisar antara Rp 80.000.000 hingga Rp 120.000.000.

Harga tersebut adalah perkiraan dan dapat berbeda tergantung pada faktor-faktor yang disebutkan di atas. Untuk mendapatkan harga yang akurat, disarankan untuk menghubungi distributor resmi atau penyedia layanan listrik yang dapat memberikan penawaran berdasarkan kebutuhan spesifik.

Kelebihan & Kekurangan

Kelebihan:

1. Peningkatan Faktor Daya: Kapasitor bank 3 phase secara efektif meningkatkan faktor daya, mengurangi kerugian energi, dan meningkatkan efisiensi operasional sistem listrik.
2. Pengurangan Biaya Energi: Dengan memperbaiki faktor daya, kapasitor bank membantu mengurangi biaya energi dan denda dari utilitas listrik, memberikan penghematan biaya yang signifikan.
3. Stabilitas Tegangan: Kapasitor bank membantu menstabilkan tegangan, yang penting untuk melindungi peralatan listrik dari kerusakan dan memastikan kinerja optimal.
4. Mengurangi Distorsi Harmonik: Dengan mengurangi distorsi harmonik, kapasitor bank membantu menjaga kualitas daya listrik, yang penting untuk kinerja peralatan elektronik.
5. Perpanjangan Umur Peralatan: Tegangan yang stabil dan pengurangan fluktuasi membantu memperpanjang umur peralatan listrik, mengurangi biaya perawatan dan penggantian.
6. Peningkatan Kapasitas Jaringan: Dengan memperbaiki faktor daya, kapasitor bank memungkinkan jaringan listrik untuk mengangkut lebih banyak daya aktif, meningkatkan kapasitas sistem tanpa perlu peningkatan infrastruktur.

Kekurangan:

1. Biaya Awal yang Tinggi: Investasi awal untuk membeli dan memasang kapasitor bank bisa cukup tinggi, terutama untuk kapasitas yang besar.
2. Pemeliharaan Rutin: Kapasitor bank memerlukan pemeliharaan rutin untuk memastikan kinerjanya tetap optimal. Ini termasuk pemeriksaan fisik dan pengujian kinerja.
3. Kemungkinan Overcompensation: Jika tidak diatur dengan benar, kapasitor bank bisa menyebabkan overcompensation, yang dapat mengakibatkan tegangan berlebih dan merusak peralatan listrik.
4. Pengaruh Temperatur dan Kondisi Lingkungan: Kinerja kapasitor bank bisa dipengaruhi oleh temperatur dan kondisi lingkungan, sehingga perlu lokasi pemasangan yang tepat dan sistem pendinginan yang memadai.

Secara keseluruhan, meskipun memiliki beberapa kekurangan, manfaat yang ditawarkan oleh kapasitor bank 3 phase jauh lebih besar, terutama dalam meningkatkan efisiensi dan keandalan sistem listrik.

Kesimpulan

Kapasitor bank 3 phase memainkan peran penting dalam sistem listrik modern, terutama dalam meningkatkan faktor daya dan efisiensi energi. Dengan memahami pengertian kapasitor bank 3 phase dan fungsinya, kita dapat melihat betapa pentingnya perangkat ini dalam industri dan instalasi listrik besar.

Prinsip kerja kapasitor bank 3 phase yang melibatkan penyimpanan dan pelepasan energi listrik membantu menyeimbangkan beban dan mengurangi kerugian daya. Manfaat yang diperoleh dari penggunaan kapasitor bank, seperti penghematan energi, peningkatan efisiensi sistem, dan perpanjangan umur peralatan, sangat signifikan dan memberikan nilai tambah yang besar bagi penggunanya.

Pemasangan kapasitor bank 3 phase memerlukan keahlian teknis dan kepatuhan terhadap standar keselamatan. Dengan mengikuti langkah-langkah pemasangan yang benar, kapasitor bank dapat diinstal dengan aman dan efisien, memberikan kinerja optimal untuk sistem listrik.

Harga kapasitor bank 3 phase bervariasi tergantung pada kapasitas, tipe, merek, dan fitur tambahan. Meskipun memiliki beberapa kekurangan seperti biaya awal yang tinggi dan kebutuhan pemeliharaan rutin, kelebihan yang ditawarkan jauh lebih besar, membuatnya menjadi investasi yang berharga untuk meningkatkan efisiensi dan keandalan sistem listrik.

Secara keseluruhan, kapasitor bank 3 phase adalah solusi yang efektif untuk mengatasi masalah faktor daya dan efisiensi energi dalam sistem listrik, memberikan manfaat jangka panjang yang signifikan bagi industri dan pengguna komersial.
