Dalam dunia elektronik, elco (elektrolitik kapasitor) dan kapasitor adalah dua komponen yang sering digunakan namun seringkali disalahartikan. Meskipun keduanya memiliki fungsi yang serupa sebagai penyimpan muatan listrik, perbedaan elco dan kapasitor dapat memengaruhi kinerja dan kecocokan dalam berbagai aplikasi elektronik. Elco, singkatan dari elektrolitik kapasitor, memiliki keunggulan dalam kapasitas penyimpanan muatan yang relatif besar dibandingkan dengan kapasitor biasa. Namun, elco juga memiliki kelemahan, seperti toleransi yang rendah dan rentan terhadap tegangan terbalik. Di sisi lain, kapasitor non-elektrolitik, yang sering disebut sebagai “kapasitor keramik” atau “kapasitor film”, memiliki keunggulan dalam toleransi yang lebih tinggi, umur pakai yang lebih panjang, dan ketahanan terhadap tegangan terbalik.
Pentingnya memahami perbedaan elco dan kapasitor ini terletak pada penggunaan yang tepat sesuai dengan kebutuhan aplikasi elektronik kita. Dalam pembahasan mendatang, Elektronike.id akan menjelajahi lebih dalam tentang karakteristik, kelebihan, dan kekurangan masing-masing komponen ini, serta bagaimana memilih yang paling sesuai untuk proyek elektronik Anda. Saksikanlah pembahasan lanjutan kami untuk menggali lebih dalam tentang dunia elco dan kapasitor, serta bagaimana mereka memengaruhi desain dan kinerja perangkat elektronik kita. Mari kita berlayar melintasi lautan pengetahuan elektronik bersama-sama!

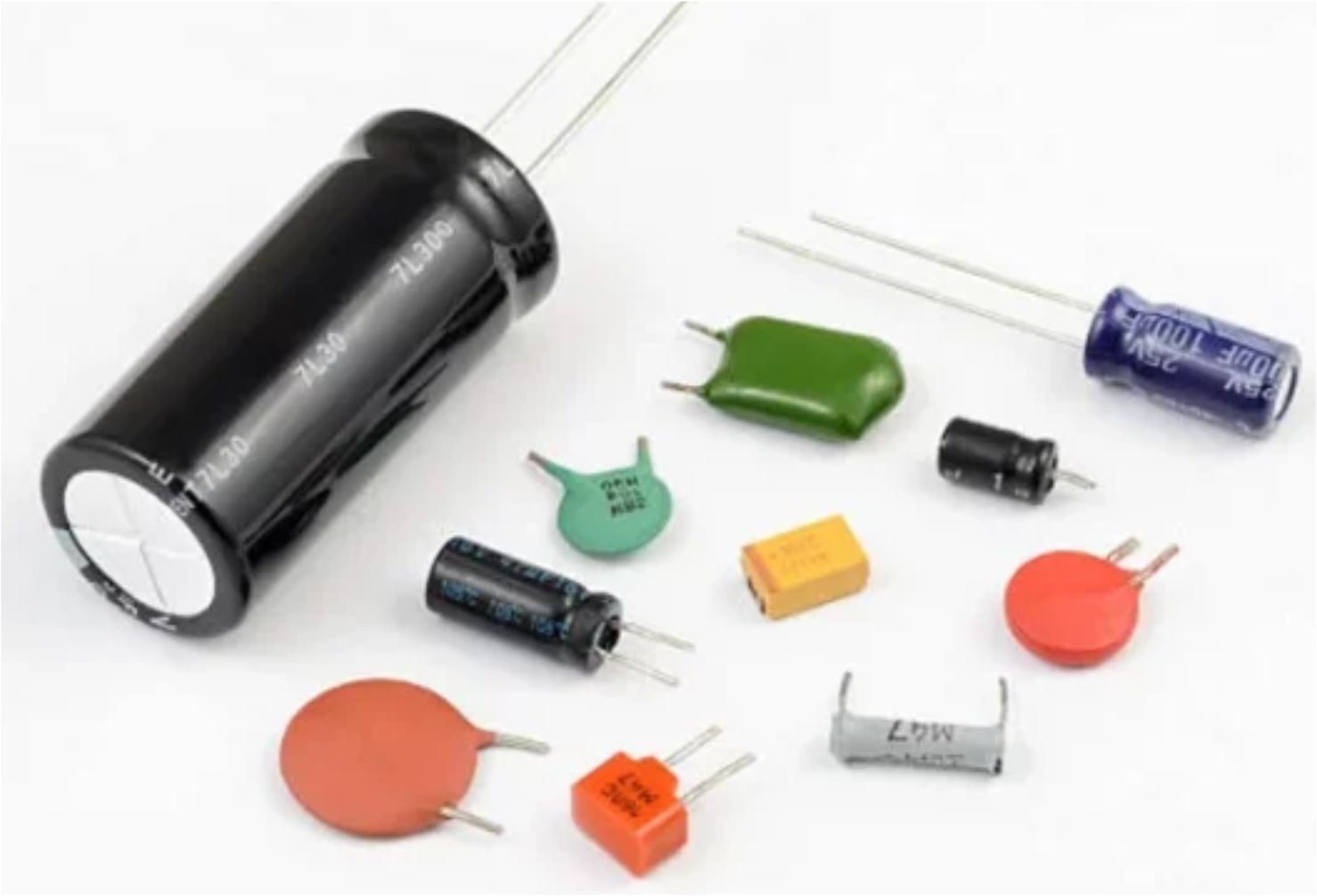

Sekilas tentang Perbedaan Elco dan Kapasitor
Elco (Electrolytic Capacitor) dan kapasitor merupakan dua komponen elektronik yang sering digunakan dalam rangkaian elektronik. Meskipun keduanya memiliki fungsi yang sama, yaitu menyimpan dan melepaskan energi listrik, terdapat perbedaan signifikan antara keduanya.
Elco, seperti namanya, adalah jenis kapasitor elektrolitik yang menggunakan elektrolit (larutan kimia) untuk meningkatkan kapasitansi. Sementara itu, kapasitor adalah perangkat elektronik yang dapat menyimpan energi listrik dalam medan listrik.
Fungsi Elco dan Kapasitor
Elco (Electrolytic Capacitor) dan kapasitor memiliki beragam fungsi dalam berbagai aplikasi elektronik. Meskipun keduanya bekerja berdasarkan prinsip yang sama yaitu menyimpan dan melepaskan muatan listrik, mereka digunakan dalam konteks yang berbeda karena perbedaan dalam karakteristik operasi dan desainnya. Berikut adalah beberapa fungsi utama dari masing-masing:
Fungsi Elco:
- Penyaringan Tegangan: Elco sering digunakan dalam rangkaian penyaringan tegangan untuk menyaring noise atau fluktuasi tegangan dari sumber daya atau sinyal listrik. Ini membantu menjaga stabilitas dan kebersihan sinyal dalam aplikasi seperti power supply dan audio amplifier.
- Penyimpanan Energi: Karena kapasitasnya yang relatif tinggi, elco sering digunakan untuk menyimpan energi listrik dalam aplikasi daya tahan, seperti dalam rangkaian daya cadangan atau sirkuit penyimpanan energi sementara.
- Penguat Frekuensi Rendah: Dalam aplikasi audio, elco dapat digunakan dalam rangkaian penguat frekuensi rendah untuk memperkuat sinyal rendah atau memperbaiki respons frekuensi rendah dari perangkat elektronik.
- Penyimpanan Waktu: Dalam rangkaian timer atau rangkaian waktu tertentu, elco dapat digunakan sebagai bagian dari sirkuit penyimpanan waktu atau sebagai bagian dari sirkuit penyala yang lambat.
Fungsi Kapasitor (Non-Elco):
- Kopling dan Dekopling: Kapasitor non-elco sering digunakan sebagai komponen kopling atau dekopling untuk menghubungkan atau memisahkan sinyal AC dari DC dalam berbagai aplikasi, termasuk dalam sirkuit penguat dan sirkuit daya.
- Penyaringan Tingkat Tinggi: Kapasitor non-elco seperti kapasitor film sering digunakan dalam rangkaian penyaringan tingkat tinggi untuk menyaring noise atau fluktuasi tegangan dengan respons frekuensi yang lebih datar dan karakteristik impedansi yang lebih baik daripada elco.
- Penyimpanan Muatan: Kapasitor non-elco juga digunakan untuk menyimpan muatan listrik dalam berbagai aplikasi, seperti dalam rangkaian penyimpanan energi sementara atau dalam sirkuit penyimpanan muatan untuk aplikasi yang memerlukan pemulihan energi.
- Kopling AC: Dalam aplikasi yang memerlukan isolasi AC dari DC, kapasitor non-elco dapat digunakan sebagai kopling AC, memungkinkan transmisi sinyal AC tanpa mempengaruhi sinyal DC.
Fungsi-fungsi ini mencerminkan perbedaan dalam karakteristik dan desain antara elco dan kapasitor non-elco, serta aplikasi khusus di mana masing-masing komponen paling sesuai.
Cara Kerja Elco dan Kapasitor
Elco (Electrolytic Capacitor) dan kapasitor bekerja berdasarkan prinsip penyimpanan muatan listrik di antara dua pelat konduktif yang dipisahkan oleh bahan dielektrik. Namun, cara kerja keduanya bisa sedikit berbeda berdasarkan jenisnya.
Cara Kerja Elco:
- Bahan Dielektrik Elektrolitik: Elco menggunakan bahan dielektrik elektrolitik, yang biasanya merupakan lapisan tipis oksida logam yang terbentuk pada permukaan elektroda aluminium. Ini menciptakan pemisahan yang efektif antara dua elektroda dan memungkinkan kapasitor untuk menyimpan muatan listrik.
- Elektrolit: Bahan elektrolit yang terdapat di dalam elco memainkan peran penting dalam pembentukan lapisan oksida yang menangani muatan. Proses elektrolisis terjadi saat tegangan diterapkan pada elco, yang memungkinkan pembentukan lapisan oksida dengan ketebalan yang tepat untuk menyimpan muatan.
- Polaritas: Elco memiliki polaritas yang harus diperhatikan saat pemasangan. Ini karena lapisan oksida yang terbentuk secara elektrolitik hanya berfungsi secara efektif dalam satu arah tertentu. Salah polaritas dapat menyebabkan kerusakan pada komponen atau bahkan ledakan.
Cara Kerja Kapasitor Non-Elco:
- Bahan Dielektrik Non-Elektrolitik: Kapasitor non-elco menggunakan bahan dielektrik seperti keramik, film plastik, atau logam oksida. Bahan dielektrik ini memiliki karakteristik isolasi yang tinggi dan memungkinkan kapasitor untuk menyimpan muatan listrik.
- Penyimpanan Muatan: Ketika tegangan diterapkan pada kapasitor non-elco, muatan listrik disimpan di antara dua pelat konduktif yang dipisahkan oleh bahan dielektrik. Tidak seperti elco, kapasitor non-elco umumnya tidak memiliki elektrolit dan tidak memiliki polaritas, sehingga lebih mudah dipasang dan lebih aman dalam penggunaannya.
- Variasi Jenis Dielektrik: Jenis dielektrik yang digunakan dalam kapasitor non-elco dapat bervariasi tergantung pada aplikasinya. Kapasitor keramik menggunakan bahan keramik, kapasitor film menggunakan film plastik atau logam oksida, dan setiap jenis memiliki karakteristik kinerja yang berbeda.
Dalam kedua kasus, kapasitor bekerja dengan menyimpan muatan listrik saat tegangan diterapkan, dan kemudian melepaskannya saat tegangan dilepaskan. Perbedaan terbesar adalah pada bahan dielektrik yang digunakan dan struktur fisiknya, yang memengaruhi karakteristik operasi dan aplikasi kapasitor tersebut.
Perbedaan Elco dan Kapasitor
Elco (Electrolytic Capacitor) adalah salah satu jenis kapasitor, jadi setiap elco adalah kapasitor tetapi tidak semua kapasitor adalah elco. Perbedaan utama antara elco dan kapasitor lainnya terletak pada bahan dielektrik yang digunakan dan konstruksi fisiknya. Berikut adalah perbedaan elco dan kapasitor:
Elco (Electrolytic Capacitor):
- Bahan Dielektrik: Elco menggunakan lapisan tipis oksida logam sebagai bahan dielektriknya. Biasanya menggunakan aluminium foil sebagai elektroda dan oksida aluminium sebagai dielektriknya.
- Polaritas: Elco memiliki polaritas yang harus diperhatikan saat pemasangan. Ini berarti salah polaritas dapat menyebabkan kerusakan pada komponen atau bahkan ledakan.
- Kapasitas Tinggi: Elco memiliki kapasitas yang relatif tinggi dibandingkan dengan ukurannya, sehingga sering digunakan dalam aplikasi di mana kapasitas yang besar diperlukan dalam ruang yang terbatas.
- Ukuran Fisik: Elco biasanya memiliki ukuran fisik yang lebih besar daripada jenis kapasitor lain untuk kapasitas yang sama.
Kapasitor (Non-Elco):
- Bahan Dielektrik: Kapasitor non-elco dapat menggunakan berbagai jenis bahan dielektrik termasuk keramik, film plastik, atau elektrolitik padat. Misalnya, kapasitor keramik menggunakan keramik sebagai bahan dielektriknya, sementara kapasitor film menggunakan film plastik atau logam oksida sebagai dielektriknya.
- Tidak Sensitif terhadap Polaritas: Sebagian besar jenis kapasitor non-elco tidak memiliki polaritas, sehingga lebih mudah dipasang tanpa risiko kerusakan.
- Ukuran dan Bentuk: Kapasitor non-elco hadir dalam berbagai ukuran dan bentuk tergantung pada jenis dan aplikasinya. Beberapa jenis mungkin lebih kecil dan lebih ringan daripada elco untuk kapasitas yang sama.
- Umur Hidup: Beberapa jenis kapasitor non-elco memiliki umur hidup yang lebih panjang dibandingkan dengan elco.
Perbedaan tersebut mencerminkan perbedaan dalam aplikasi dan karakteristik kinerja antara elco dan kapasitor non-elco. Pemilihan antara keduanya tergantung pada kebutuhan spesifik aplikasi dan parameter desain yang diinginkan.
Kelebihan & Kekurangan Elco dan Kapasitor
Elco (Electrolytic Capacitor) dan kapasitor adalah dua jenis komponen elektronik yang digunakan untuk menyimpan dan melepaskan energi listrik. Berikut adalah beberapa kelebihan dan kekurangan dari keduanya:
Kelebihan Elco:
- Kapasitas Tinggi: Elco memiliki kapasitas yang relatif tinggi dibandingkan dengan kapasitor lain pada ukuran yang sama. Hal ini membuatnya cocok untuk aplikasi di mana kapasitas yang besar diperlukan dalam ruang yang terbatas.
- Harga Terjangkau: Elco umumnya lebih terjangkau daripada kapasitor jenis lain dengan kapasitas yang serupa.
- Stabilitas Tegangan: Elco dapat menahan tegangan DC tanpa kehilangan kapasitasnya secara signifikan. Ini membuatnya cocok untuk aplikasi daya yang membutuhkan kapasitor yang mampu menangani tegangan yang tinggi.
Kekurangan Elco:
- Umur Hidup Terbatas: Umur hidup elco relatif lebih pendek dibandingkan dengan jenis kapasitor lainnya. Proses elektrolisis dalam elco dapat menyebabkan degradasi material di dalamnya seiring waktu.
- Sensitif terhadap Polaritas: Elco harus dipasang dengan polaritas yang benar. Jika dipasang terbalik, bisa menyebabkan kerusakan pada komponen tersebut.
- Toleransi yang Rendah: Toleransi nilai kapasitansi elco umumnya lebih rendah daripada kapasitor film atau keramik.
Kelebihan Kapasitor (Non-Elco):
- Umur Hidup Panjang: Kapasitor non-elco seperti kapasitor film atau keramik memiliki umur hidup yang lebih panjang dibandingkan dengan elco.
- Stabilitas Nilai Kapasitansi: Kapasitor non-elco cenderung memiliki toleransi yang lebih baik dalam mempertahankan nilai kapasitasnya.
- Tidak Sensitif terhadap Polaritas: Sebagian besar kapasitor non-elco tidak memiliki polaritas, sehingga lebih mudah dipasang tanpa risiko kerusakan.
Kekurangan Kapasitor (Non-Elco):
- Kapasitas yang Terbatas: Kapasitor non-elco biasanya memiliki kapasitas yang lebih rendah dibandingkan dengan elco pada ukuran yang sama.
- Biaya yang Lebih Tinggi: Beberapa jenis kapasitor non-elco seperti film atau keramik mungkin lebih mahal daripada elco.
- Tegangan Kerja yang Terbatas: Kapasitor non-elco biasanya memiliki batasan tegangan kerja yang lebih rendah dibandingkan dengan elco.
Pilihan antara menggunakan elco atau kapasitor non-elco tergantung pada kebutuhan spesifik aplikasi, termasuk ruang yang tersedia, biaya, umur hidup yang diinginkan, dan parameter lainnya.
Kesimpulan
Dalam pemilihan antara elco dan kapasitor biasa, penting untuk mempertimbangkan aplikasi dan persyaratan spesifik dari suatu rangkaian. Jika kapasitansi yang besar diperlukan dan tegangan terbalik dapat dihindari, elco mungkin merupakan pilihan yang baik. Namun, jika polaritas tidak relevan dan ketahanan terhadap tegangan terbalik diperlukan, kapasitor biasa dapat menjadi pilihan yang lebih tepat. Pemahaman akan perbedaan elco dan kapasitor dan karakteristik masing-masing komponen akan membantu dalam merancang dan memilih rangkaian elektronik yang optimal.
