Persamaan Transistor C9015, Ini Dia Penjelasannya!

Transistor C9015 merupakan salah satu komponen kunci dalam teknologi elektronika modern yang telah mengubah cara kita berinteraksi dengan dunia digital. Dengan peran yang vital dalam berbagai rangkaian elektronik, memahami karakteristik dan persamaan transistor c9015 ini menjadi penting bagi para penggiat elektronika, mahasiswa teknik, dan bahkan penghobi DIY (Do It Yourself) yang tertarik dalam bidang tersebut. Transistor C9015 adalah jenis transistor bipolar junction (BJT) yang sering digunakan dalam aplikasi penguat sinyal, pengendali arus, dan pengubah tegangan. Persamaan transistor c9015 ini meliputi berbagai parameter seperti hfe (gain arus DC), Vce (tegangan kolektor-emosi maksimum), dan Ic (arus kolektor maksimum), yang sangat penting untuk memahami bagaimana transistor beroperasi dalam suatu rangkaian. Dalam pembahasan lebih lanjut, Elektronike.id akan membahas secara mendalam mengenai karakteristik operasional, aplikasi praktis, serta teknik-teknik pemilihan dan penggunaan yang tepat untuk transistor C9015. Dari penggunaan sederhana dalam rangkaian amplifier hingga aplikasi yang lebih kompleks dalam sistem kontrol, pemahaman yang kuat tentang transistor ini akan membantu memperluas wawasan dan keterampilan teknis Anda dalam dunia elektronika. Mari bergabung dalam perjalanan kami untuk menjelajahi lebih dalam tentang persamaan transistor C9015 dan bagaimana teknologi ini terus mengubah lanskap elektronika modern. Ikuti terus artikel-artikel kami untuk mendapatkan wawasan yang lebih mendalam dan aplikatif dalam dunia yang penuh dengan inovasi ini.

Sekilas Tentang Transistor C9015

Transistor C9015 merupakan salah satu jenis transistor yang sering digunakan dalam rangkaian elektronik. Transistor ini termasuk ke dalam keluarga transistor NPN (Negative-Positive-Negative) yang memiliki tiga lapisan semikonduktor yang tersusun secara berurutan. Dalam dunia elektronika, transistor sangatlah penting karena berfungsi sebagai saklar atau penguat sinyal. Transistor C9015 memiliki karakteristik yang membuatnya cocok digunakan dalam berbagai aplikasi elektronik, mulai dari perangkat audio, rangkaian daya, hingga perangkat pemrosesan sinyal.

Transistor C9015 memiliki bentuk fisik yang kecil, sehingga cocok untuk ditempatkan di dalam perangkat dengan ukuran kompak. Meskipun ukurannya kecil, namun transistor ini mampu menangani arus dan tegangan yang cukup besar, sehingga dapat digunakan dalam berbagai rangkaian elektronik yang membutuhkan daya tinggi. Selain itu, transistor C9015 juga memiliki tingkat kestabilan yang tinggi dan tahan terhadap suhu yang tinggi, sehingga dapat bekerja dengan baik dalam berbagai kondisi lingkungan.

Keunggulan lain dari transistor C9015 adalah kemampuannya dalam merespons sinyal dengan cepat. Hal ini membuatnya cocok digunakan dalam rangkaian yang membutuhkan kinerja responsif, seperti dalam aplikasi pengendalian motor atau pengaturan kecepatan. Dengan karakteristiknya yang handal dan dapat diandalkan, transistor C9015 menjadi pilihan yang populer di kalangan para pengembang dan perakit elektronik.

Namun, meskipun memiliki banyak keunggulan, penggunaan transistor C9015 juga perlu diperhatikan dengan baik. Seperti halnya komponen elektronik lainnya, pemilihan dan penggunaan yang tidak tepat dapat mengakibatkan kerusakan atau kinerja yang tidak optimal. Oleh karena itu, penting untuk memahami secara mendalam tentang transistor C9015, termasuk spesifikasi dan karakteristiknya, sebelum mengintegrasikannya ke dalam sebuah rangkaian elektronik. Dengan pemahaman yang baik, pengguna dapat memaksimalkan potensi transistor C9015 dalam aplikasi mereka.





Datasheet Transistor C9015

Datasheet merupakan dokumen teknis yang berisi informasi mendetail mengenai spesifikasi teknis suatu komponen elektronik. Datasheet transistor C9015 menyajikan informasi penting seperti tegangan maksimum, arus kolektor maksimum, hingga karakteristik tegangan dan arus pada berbagai kondisi kerja. Memahami datasheet transistor C9015 akan membantu dalam menentukan apakah transistor tersebut sesuai dengan kebutuhan rangkaian yang akan dibuat.

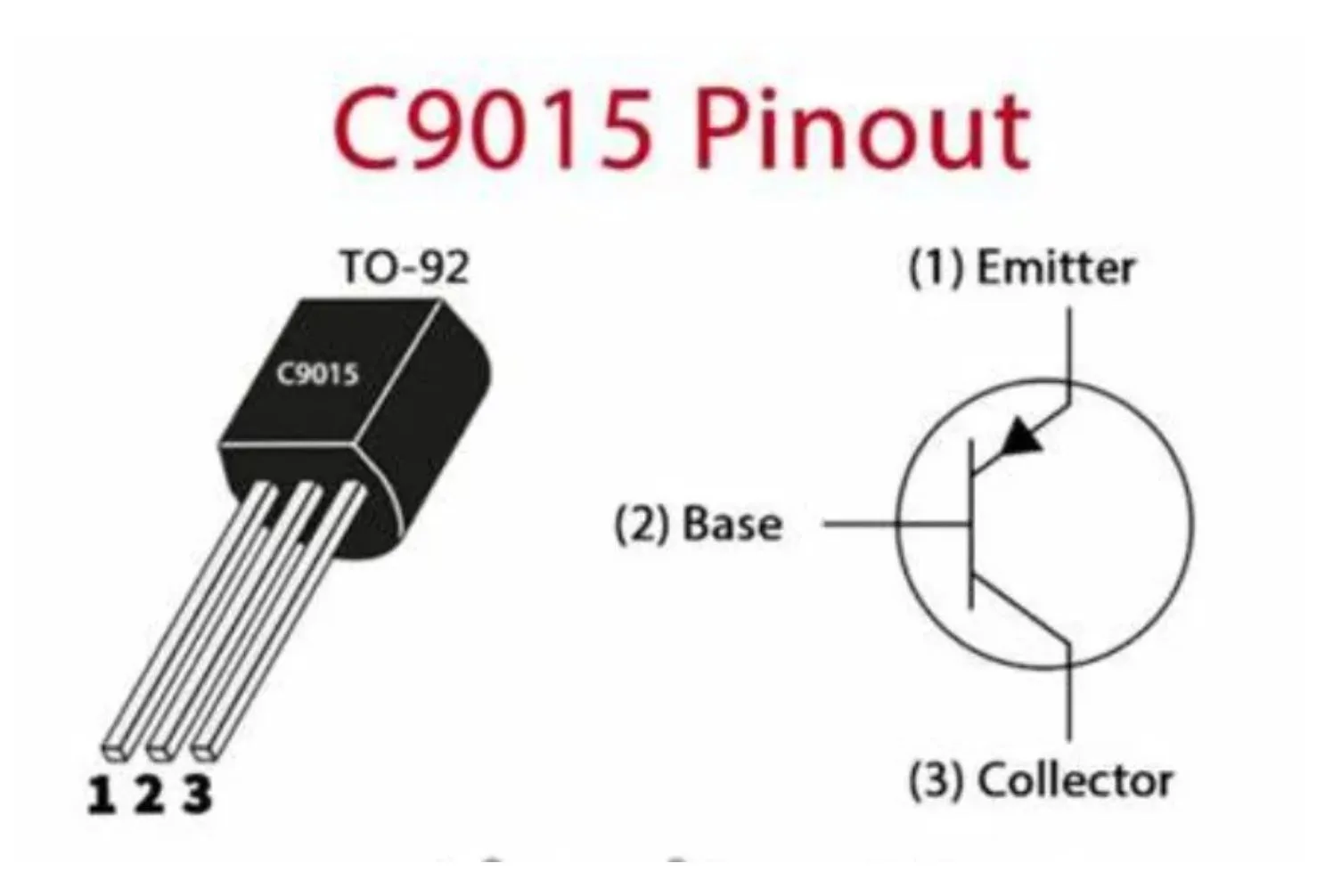

Data Pin Transistor C9015

Transistor C9015 memiliki tiga pin utama, yaitu pin kolektor (C), pin basis (B), dan pin emitor (E). Setiap pin memiliki fungsi tersendiri dalam pengoperasian transistor. Pin basis digunakan untuk mengendalikan aliran arus kolektor-emitor, sedangkan pin kolektor dan emitor digunakan untuk mengatur aliran arus masukan dan keluaran. Penting untuk memahami fungsi masing-masing pin agar dapat mengintegrasikan transistor C9015 dengan benar dalam rangkaian elektronik.





Persamaan Transistor C9015

Transistor C9015 adalah salah satu transistor jenis NPN yang sering digunakan dalam rangkaian elektronik.Berikut persamaan transistor c9015 dijelaskan sebagai berikut:

1. Persamaan Umum:

Persamaan umum dari transistor C9015 (NPN) adalah:

��=�⋅��IC​=β⋅IB​

Di mana:

• ��IC​ adalah arus kolektor (collector current).
• �β adalah gain arus dari transistor (hFE atau hfe), merupakan rasio antara arus kolektor (Ic) dan arus basis (Ib).
• ��IB​ adalah arus basis (base current).

2. Karakteristik Input:

Karakteristik input dari transistor C9015 dapat dijelaskan dengan hubungan arus basis-arus kolektor (��−��IB​−IC​) yang biasanya diberikan dalam datasheet.

3. Karakteristik Output:

Karakteristik output dari transistor C9015 dapat dijelaskan dengan hubungan tegangan kolektor-arus kolektor (���−��VCE​−IC​) pada berbagai titik operasi.

4. Gelar Emitter Terbuka:

Gelar emitter terbuka (���VBE​) biasanya diberikan dalam datasheet. Ini adalah tegangan dari basis ke emitter saat transistor sedang bekerja.

5. Kapasitansi:

Kapasitansi antara kollektor dan basis (���CBC​) serta antara basis dan emitter (���CBE​) juga dapat diberikan dalam datasheet untuk tujuan analisis lebih lanjut dalam aplikasi frekuensi tinggi.

Persamaan di atas memberikan gambaran umum tentang cara kerja transistor C9015 dalam rangkaian elektronik. Penting untuk mengacu pada datasheet resmi transistor untuk mendapatkan informasi yang lebih spesifik dan detail tentang karakteristik dan persamaan yang tepat untuk transistor tersebut.





Fitur & Contoh Penggunaan

Transistor C9015 adalah transistor jenis NPN yang sering digunakan dalam berbagai aplikasi elektronik. Berikut adalah beberapa fitur dan contoh penggunaannya:

Fitur:

1. NPN Bipolar Junction Transistor (BJT): C9015 adalah transistor tipe NPN, yang berarti memiliki struktur semikonduktor dengan tiga lapisan: emitor (N), basis (P), dan kollektor (N).
2. Penggunaan Umum: Transistor ini biasanya digunakan sebagai saklar atau penguat dalam rangkaian elektronik.
3. Rentang Arus dan Tegangan: Rentang arus kolektor (Ic) dan tegangan kolektor-emosi (Vce) transistor C9015 biasanya sesuai dengan kebutuhan aplikasi umum.
4. Paket Kemasan: Tersedia dalam berbagai paket kemasan, seperti TO-92, SOT-23, dll., untuk aplikasi dengan kebutuhan ruang yang berbeda.
5. Harga yang Terjangkau: C9015 merupakan transistor yang umum dan tersedia dengan harga yang terjangkau.

Contoh Penggunaan:

1. Penguat Audio: Transistor C9015 dapat digunakan dalam penguat audio sebagai bagian dari rangkaian penguat daya atau preamplifier.
2. Driver Motor: Dalam kendali motor DC atau motor langkah, transistor ini dapat digunakan sebagai driver untuk mengendalikan arus yang mengalir ke motor.
3. Switching: C9015 juga dapat digunakan sebagai saklar (switch) dalam berbagai aplikasi seperti switch-mode power supplies (SMPS), lampu LED, dan banyak lagi.
4. Sensor Interface: Dalam beberapa aplikasi, transistor C9015 dapat digunakan sebagai antarmuka antara sensor dan mikrokontroler, terutama dalam aplikasi yang memerlukan isolasi galvanik.
5. Oscillator dan RF Amplifier: Dalam frekuensi rendah hingga menengah, transistor ini bisa digunakan sebagai bagian dari osilator atau penguat radio frekuensi (RF).
6. Driver Relay: Transistor C9015 bisa digunakan sebagai driver untuk mengaktifkan atau menonaktifkan relay dalam berbagai aplikasi kendali dan otomatisasi.
7. Inverter atau Buffer: Dalam rangkaian digital, transistor ini dapat digunakan dalam inverter atau buffer untuk mengubah logika atau menguatkan sinyal digital.

Transistor C9015 adalah komponen yang serbaguna dan umum digunakan dalam berbagai aplikasi elektronik. Keunggulannya yang relatif sederhana dan biaya yang terjangkau membuatnya menjadi pilihan yang populer di berbagai proyek elektronik.





Tips Agar Transistor Awet

Untuk menjaga agar transistor tetap awet dan berfungsi dengan baik dalam jangka waktu yang panjang, Anda dapat mengikuti beberapa tips berikut:

1. Gunakan Kebutuhan Tegangan dan Arus yang Tepat: Pastikan untuk mengoperasikan transistor dalam batas tegangan dan arus yang ditentukan dalam spesifikasi datasheet. Jangan biarkan transistor melebihi batas-batas ini, karena hal ini dapat menyebabkan kerusakan atau kegagalan transistor.
2. Gunakan Pendingin: Jika transistor digunakan dalam aplikasi yang membutuhkan daya tinggi atau beban kerja yang berat, pastikan untuk menggunakan pendingin termal yang efektif. Pendingin dapat membantu menjaga suhu transistor tetap rendah dan mencegah overheating yang dapat merusak transistor.
3. Hindari Kondisi Lingkungan yang Ekstrim: Hindari penggunaan transistor dalam kondisi lingkungan yang ekstrim, seperti suhu yang sangat tinggi atau rendah, kelembaban tinggi, atau paparan yang berlebihan terhadap debu, kotoran, atau bahan kimia.
4. Gunakan Proteksi ESD: Perlindungan terhadap kerusakan elektrostatik (ESD) dapat membantu mencegah kerusakan transistor akibat lonjakan arus yang tidak diinginkan. Pastikan untuk menggunakan teknik yang sesuai untuk menghindari kerusakan ESD saat menangani transistor.
5. Jaga Kondisi Kontak yang Baik: Pastikan bahwa semua koneksi transistor terpasang dengan baik dan bersih dari kotoran atau oksidasi. Koneksi yang buruk dapat menyebabkan resistansi yang tinggi atau kerusakan pada transistor.
6. Hindari Beban Pendek atau Beban Terlalu Rendah: Hindari menyambungkan transistor langsung ke sumber tegangan tanpa resistansi atau ke beban yang mengonsumsi arus yang sangat tinggi. Ini dapat menyebabkan arus kolektor yang berlebihan dan merusak transistor.
7. Jaga Transien Arus dan Tegangan: Pastikan untuk menggunakan proteksi yang tepat, seperti dioda zener atau dioda penyearah, untuk melindungi transistor dari transien arus atau tegangan yang tidak diinginkan yang dapat merusaknya.
8. Lakukan Perawatan Rutin: Secara berkala, periksa transistor untuk memastikan bahwa kondisinya masih baik. Bersihkan transistor dari debu atau kotoran dan pastikan bahwa pendingin termal masih efektif.

Dengan mengikuti tips di atas, Anda dapat membantu menjaga agar transistor tetap awet dan berfungsi dengan baik dalam jangka waktu yang panjang.





Kesimpulan

Transistor C9015 merupakan komponen penting dalam dunia elektronika dengan beragam aplikasi yang dapat diandalkan. Dengan pemahaman yang baik mengenai datasheet, data pin, dan persamaan transistor C9015, serta penerapan tips agar transistor awet, pengguna dapat memanfaatkannya secara efektif dalam berbagai rangkaian elektronik. Dengan demikian, transistor C9015 tetap menjadi salah satu pilihan yang populer di kalangan para hobiis dan profesional dalam bidang elektronika.
