Rangkaian Kapasitor Paralel: Komponen, Fungsi & Prinsip Kerja

Dalam dunia teknologi dan elektronik, kita sering kali dihadapkan pada tantangan untuk mengoptimalkan kinerja sistem listrik. Salah satu solusi yang sering digunakan adalah rangkaian kapasitor paralel. Dengan prinsip dasarnya yang sederhana namun efektif, rangkaian ini menawarkan berbagai manfaat yang penting dalam berbagai aplikasi elektronik. Kapasitor paralel adalah serangkaian kapasitor di mana kapasitor-kapasitor terhubung secara paralel satu sama lain. Konsep dasarnya memungkinkan kapasitor-kapasitor ini untuk bekerja bersama dalam menyimpan dan melepaskan muatan listrik, memberikan kestabilan tegangan, meningkatkan faktor daya, dan menyaring sinyal listrik. Dari penyempurnaan sinyal audio hingga peningkatan efisiensi dalam sistem daya, kapasitor paralel memiliki peran krusial dalam memperbaiki kinerja dan efisiensi sistem elektronik. Namun, seperti halnya dengan komponen elektronik lainnya, pemahaman yang mendalam tentang prinsip kerja dan penggunaan yang tepat dari rangkaian kapasitor paralel sangat penting. Dalam artikel ini, Elektronike.id akan menjelajahi lebih jauh tentang bagaimana kapasitor paralel beroperasi, manfaatnya, serta strategi terbaik untuk menerapkannya dalam berbagai konteks elektronik. Tidak hanya itu, kami akan membahas masalah umum yang sering terjadi dalam penggunaan kapasitor paralel dan memberikan solusi yang efektif untuk mengatasi tantangan tersebut. Jadi, mari kita selami bersama dunia yang menarik dari rangkaian kapasitor paralel dan temukan bagaimana komponen sederhana ini dapat membuat perbedaan besar dalam kinerja sistem listrik kita. Ikuti terus untuk mendapatkan wawasan yang lebih mendalam!

Mengenal Tentang Rangkaian Kapasitor Paralel

Rangkaian kapasitor paralel adalah salah satu konfigurasi dasar dalam dunia elektronika yang melibatkan penggunaan kapasitor. Kapasitor paralel terdiri dari dua atau lebih kapasitor yang dihubungkan secara paralel satu sama lain. Konfigurasi ini memiliki beberapa aplikasi yang luas dalam rangkaian listrik, mulai dari aplikasi sederhana hingga yang lebih kompleks.

Kapasitor paralel memiliki sifat yang unik dalam menyimpan dan melepaskan muatan listrik, dan memahami prinsip-prinsip dasar yang terlibat dalam rangkaian ini sangat penting dalam merancang dan memahami rangkaian elektronik secara keseluruhan.

Komponen pada Kapasitor Paralel

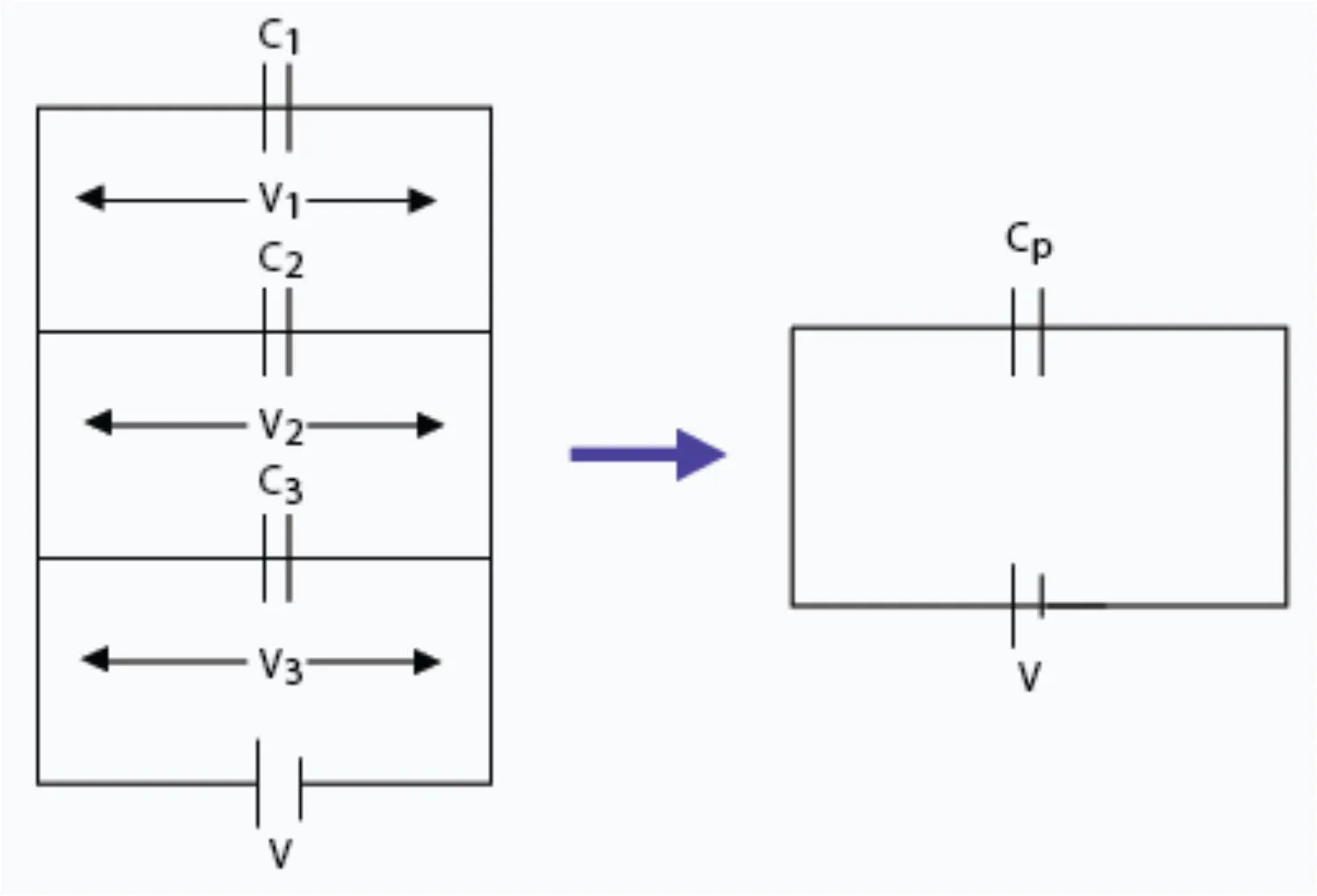

Kapasitor paralel adalah sebuah rangkaian kapasitor di mana kapasitor-kapasitor terhubung secara paralel satu sama lain. Ini berarti ujung positif dari setiap kapasitor terhubung dengan ujung positif kapasitor lainnya, demikian pula dengan ujung negatif. Komponen utama dari sebuah kapasitor paralel meliputi:

1. Kapasitor: Komponen utama dalam kapasitor paralel adalah kapasitor itu sendiri. Kapasitor adalah perangkat elektronik yang mampu menyimpan muatan listrik. Dalam kapasitor paralel, beberapa kapasitor terhubung secara paralel satu sama lain.
2. Plat Elektroda: Kapasitor terdiri dari dua plat elektroda yang terpisah oleh bahan dielektrik. Ini adalah bagian dari kapasitor yang sebenarnya menyimpan muatan listrik.
3. Dielektrik: Bahan dielektrik berada di antara dua plat elektroda kapasitor. Ini berfungsi untuk memisahkan kedua plat elektroda dan meningkatkan kapasitansi kapasitor.
4. Kabel atau Konektor: Untuk menghubungkan kapasitor ke sumber daya atau ke perangkat lain dalam rangkaian, kabel atau konektor diperlukan. Ini membantu dalam mengalirkan arus listrik ke dan dari kapasitor.
5. Kepala atau Terminal: Setiap kapasitor dalam kapasitor paralel memiliki kepala atau terminal, yaitu titik di mana kapasitor terhubung dengan sumber daya atau rangkaian lainnya.
6. Penyoket atau Papan Sirkuit: Kapasitor-kapasitor dalam kapasitor paralel sering kali dipasang pada papan sirkuit atau disusun dalam penyoket yang memungkinkan penghubungannya dengan komponen lain dalam rangkaian.
7. Pembungkus atau Casing: Untuk melindungi kapasitor dan menjaga keamanannya, biasanya kapasitor paralel dilengkapi dengan pembungkus atau casing luar.

Ketika dipasang dalam sebuah rangkaian, kapasitor paralel biasanya digunakan untuk meningkatkan kapasitansi total rangkaian, memperbaiki faktor daya, atau memfilter sinyal.

Fungsi Kapasitor Paralel

Kapasitor paralel memiliki beberapa fungsi dalam berbagai aplikasi elektronik. Berikut ini adalah beberapa fungsi utama dari kapasitor paralel:

1. Penyaring atau Filter: Kapasitor paralel dapat digunakan sebagai bagian dari filter untuk menyaring sinyal listrik. Mereka dapat digunakan dalam rangkaian daya atau sinyal untuk menyaring frekuensi yang tidak diinginkan atau noise dari sinyal yang diinginkan.
2. Penyimpan Energi: Kapasitor paralel mampu menyimpan muatan listrik dan energi. Mereka digunakan dalam aplikasi di mana diperlukan penyimpanan energi sementara, seperti pada regulator tegangan, pemulihan energi, atau dalam sirkuit burst mode.
3. Pemulihan Daya: Dalam aplikasi di mana energi yang tersimpan dalam medan magnetik atau medan listrik perlu dipulihkan, kapasitor paralel digunakan. Mereka dapat membantu dalam menyimpan energi yang terbuang selama siklus operasi tertentu dan mengembalikannya ke dalam rangkaian ketika diperlukan.
4. Stabilisasi Tegangan: Kapasitor paralel dapat membantu dalam menjaga atau menstabilkan tegangan pada titik tertentu dalam suatu rangkaian. Mereka digunakan sebagai filter tegangan untuk mengurangi fluktuasi tegangan atau ripple pada sumber daya atau dalam rangkaian daya yang lebih besar.
5. Peningkatan Faktor Daya: Dalam sistem daya yang memerlukan faktor daya yang baik, kapasitor paralel dapat digunakan untuk meningkatkan faktor daya dengan mengimbangi komponen induktif dalam rangkaian.
6. Penyimpanan Energi Pada Sistem Tenaga: Dalam sistem tenaga terbarukan seperti panel surya atau turbin angin, kapasitor paralel dapat digunakan untuk menyimpan energi yang dihasilkan oleh sumber daya ini dalam bentuk yang efisien.
7. Penyempurnaan Pemancar dan Penerima Sinyal: Dalam sistem pemancar dan penerima sinyal, kapasitor paralel dapat digunakan untuk menyempurnakan respons frekuensi dari antena atau filter frekuensi dalam penerima.

Penggunaan kapasitor paralel tergantung pada kebutuhan spesifik dalam rangkaian tertentu, dan keahlian desain yang tepat diperlukan untuk memilih dan menerapkannya dengan benar.

Prinsip Kerja Kapasitor Paralel

Prinsip kerja kapasitor paralel didasarkan pada kemampuannya untuk menyimpan muatan listrik antara dua plat elektroda yang terpisah oleh bahan dielektrik. Ketika tegangan diterapkan ke kapasitor paralel, muatan listrik positif akan menumpuk pada satu plat elektroda sementara muatan negatif akan menumpuk pada plat elektroda yang lain. Ini terjadi karena elektron-elektron di satu plat elektroda tertarik oleh medan listrik dari sumber tegangan dan bergerak ke arah plat elektroda yang lain.

Prinsip-prinsip utama dari prinsip kerja kapasitor paralel adalah sebagai berikut:

1. Penyimpanan Energi: Ketika kapasitor paralel diberikan tegangan, muatan listrik terakumulasi di kedua plat elektroda, dan energi disimpan dalam medan listrik yang tercipta di antara plat tersebut. Ini memungkinkan kapasitor untuk menyimpan energi potensial.
2. Kapasitansi: Kapasitor paralel memiliki kapasitansi tertentu yang ditentukan oleh luas permukaan plat, jarak di antara plat, dan jenis bahan dielektrik yang digunakan. Kapasitansi kapasitor paralel adalah ukuran kemampuannya untuk menyimpan muatan listrik. Kapasitansi ini diukur dalam farad (F).
3. Perilaku terhadap Frekuensi: Kapasitor paralel memiliki karakteristik yang berbeda tergantung pada frekuensi sinyal yang diberikan. Pada frekuensi rendah, kapasitor paralel bertindak sebagai sirkuit terbuka atau memiliki impedansi yang tinggi, sementara pada frekuensi tinggi, kapasitor paralel bertindak sebagai sirkuit pendek atau memiliki impedansi yang rendah.
4. Pengisian dan Pengosongan: Kapasitor paralel mengisi dan mengosongkan dirinya sendiri sesuai dengan siklus tegangan yang diberikan. Ketika tegangan diterapkan, kapasitor mulai mengisi dengan muatan listrik. Ketika tegangan dilepaskan, muatan tersebut dilepaskan atau “dikosongkan”. Ini membuat kapasitor paralel berguna dalam berbagai aplikasi seperti penyimpanan energi, penyaringan, dan pemulihan daya.
5. Faktor Daya: Kapasitor paralel dapat digunakan untuk meningkatkan faktor daya dalam sistem listrik dengan menyeimbangkan beban induktif dalam rangkaian, karena kapasitor memiliki respons terhadap tegangan yang berbeda dari respons beban induktif.

Penerapan prinsip-prinsip ini dalam berbagai konteks elektronik memungkinkan kapasitor paralel digunakan untuk berbagai tujuan seperti penyimpanan energi, penyaringan sinyal, stabilitas tegangan, dan peningkatan faktor daya.

Mengatasi Masalah Umum pada Rangkaian Kapasitor Paralel

Ada beberapa masalah umum yang mungkin muncul dalam rangkaian kapasitor paralel dan berbagai cara untuk mengatasinya:

1. Kegagalan Kapasitor: Kapasitor dapat mengalami kegagalan karena usia, kondisi lingkungan, atau cacat produksi. Solusinya adalah dengan mengganti kapasitor yang rusak dengan yang baru.
2. Panas Berlebih: Pemanasan berlebih pada kapasitor paralel bisa terjadi karena berbagai alasan seperti arus berlebih, tegangan berlebih, atau penyebab lainnya. Untuk mengatasi masalah ini, pastikan kapasitor memiliki rating tegangan dan arus yang sesuai dengan kebutuhan aplikasi dan pastikan ventilasi yang baik jika diperlukan.
3. Resonansi: Pada frekuensi tertentu, kapasitor paralel dapat mengalami resonansi dengan induktansi yang ada dalam rangkaian. Untuk menghindari resonansi, seringkali tambahkan resistor atau induktor dalam rangkaian untuk membatasi respons frekuensi.
4. Perubahan Nilai Kapasitansi: Kapasitor dapat mengalami perubahan nilai kapasitansi karena penuaan, suhu ekstrim, atau tegangan yang berlebihan. Pastikan untuk menggunakan kapasitor berkualitas tinggi yang cocok dengan kebutuhan aplikasi dan jika perlu, lakukan pengukuran secara berkala untuk memastikan nilai kapasitansi tetap stabil.
5. Arus Surge: Saat pertama kali diterapkan tegangan, kapasitor paralel dapat menimbulkan arus surge yang tinggi. Untuk mengurangi dampak arus surge, pertimbangkan penggunaan kapasitor yang memiliki rating surge yang tinggi atau tambahkan resistor pembatas arus pada awalnya.
6. Pembakaran atau Ledakan: Jika kondisi ekstrem terjadi seperti tegangan berlebih atau arus yang tidak stabil, kapasitor paralel dapat membakar atau bahkan meledak. Penting untuk memilih kapasitor dengan rating yang sesuai dengan kebutuhan aplikasi dan mengikuti pedoman yang direkomendasikan oleh pabrikan.
7. Interferensi dengan Komponen Lain: Kapasitor paralel yang terhubung dalam rangkaian yang kompleks mungkin berinterferensi dengan komponen lain dalam rangkaian. Pastikan untuk merancang dan menguji rangkaian dengan cermat untuk meminimalkan interferensi dan menjaga stabilitas keseluruhan sistem.

Dengan memahami masalah-masalah potensial ini dan mengambil langkah-langkah pencegahan yang sesuai, Anda dapat memastikan kinerja yang handal dari rangkaian kapasitor paralel Anda.

Kesimpulan

Rangkaian kapasitor paralel adalah salah satu konfigurasi dasar dalam dunia elektronika yang memiliki banyak aplikasi yang luas. Dengan memahami komponen-komponen utama, fungsi, prinsip kerja, rumus dasar, dan cara mengatasi masalah umum, Anda dapat merancang dan menggunakan rangkaian kapasitor paralel dengan lebih efektif dan efisien.

Penting untuk selalu memperhatikan ketelitian dalam merancang dan menggunakan rangkaian kapasitor paralel, serta memperhitungkan faktor-faktor seperti toleransi kapasitor, tegangan maksimum, dan kebutuhan kapasitansi keseluruhan. Dengan demikian, Anda dapat memastikan kinerja yang stabil dan handal dari kapasitor paralel dalam berbagai aplikasi elektronik.
