Apakah Anda pernah memperhatikan bagaimana lampu sein pada kendaraan Anda dapat menyala dengan tepat pada saat yang tepat? Meskipun terlihat sederhana, namun di balik kemudahan penggunaannya, terdapat sebuah teknologi yang menarik yang membuat lampu sein berfungsi sesuai dengan kebutuhan. Rangkaian kelistrikan lampu sein adalah salah satu komponen yang memastikan lampu tersebut dapat menyala dengan benar dan memberikan sinyal yang diperlukan di jalan raya. Rangkaian kelistrikan lampu sein terdiri dari beberapa komponen yang bekerja secara sinergis untuk menghasilkan hasil akhir yang kita lihat di jalan. Dari saklar pengendali hingga kabel-kabel yang menghubungkan berbagai bagian kendaraan, setiap komponen memiliki peran penting dalam memastikan bahwa lampu sein berfungsi dengan baik. Namun, bagaimana tepatnya sistem ini bekerja? Pertama-tama, saklar pengendali adalah kunci utama dalam mengaktifkan lampu sein. Ketika pengemudi menyalakan saklar tersebut, sinyal dikirim ke unit kontrol yang kemudian mengirimkan sinyal listrik ke lampu sein. Kemudian, lampu ini akan menyala, memberikan sinyal kepada pengemudi lain di jalan bahwa kendaraan akan berbelok atau berpindah jalur.
Namun, jangan berhenti di sini! Ada begitu banyak lagi yang dapat dipelajari tentang rangkaian kelistrikan lampu sein. Misalnya, bagaimana lampu ini berinteraksi dengan sistem lain di dalam kendaraan? Atau apa yang terjadi ketika salah satu komponen mengalami kerusakan? Untuk menjawab pertanyaan-pertanyaan ini dan lebih banyak lagi, mari kita jelajahi lebih dalam dalam pembahasan kami selanjutnya. Dalam pembahasan selanjutnya, Elektronike.id akan membahas dengan lebih rinci tentang komponen-komponen yang membentuk rangkaian kelistrikan lampu sein, bagaimana sistem ini dapat diperbaiki jika mengalami masalah, dan bagaimana teknologi terkini telah mempengaruhi perkembangan lampu sein di kendaraan modern. Jangan lewatkan kesempatan untuk memperluas pengetahuan Anda tentang hal ini! Segera ikuti artikel berikutnya dan temukan lebih banyak lagi tentang misteri di balik lampu sein kendaraan Anda.
Pengertian Kelistrikan Lampu Sein
Kelistrikan lampu sein merupakan salah satu bagian penting dalam sistem elektrikal pada kendaraan bermotor. Lampu sein berfungsi sebagai penanda arah pergerakan kendaraan, baik itu untuk berbelok ke kiri maupun ke kanan. Dalam pengertian yang lebih teknis, kelistrikan lampu sein merujuk pada rangkaian elektrikal yang mengatur penyalaan dan pemadaman lampu sein sesuai dengan sinyal yang diberikan oleh pengemudi kendaraan.
Ketika sinyal dinyalakan, kelistrikan lampu sein akan mengalirkan arus listrik ke lampu sein yang sesuai dengan arah yang ditunjukkan. Begitu pula ketika sinyal dimatikan, arus listrik akan diputus sehingga lampu sein tidak menyala lagi. Rangkaian kelistrikan lampu sein biasanya terhubung dengan sistem kelistrikan utama kendaraan melalui saklar pengemudi dan relay.
Komponen Utama Kelistrikan Lampu Sein
Lampu sein atau lampu indikator arah adalah salah satu komponen kelistrikan penting dalam kendaraan bermotor. Komponen utama dari lampu sein meliputi:
- Lampu: Merupakan bagian yang menghasilkan cahaya sebagai indikasi arah pergerakan kendaraan. Lampu biasanya terdiri dari lampu pijar atau lampu LED.
- Soket Lampu: Ini adalah tempat di mana lampu terpasang. Biasanya terbuat dari bahan tahan panas dan tahan korosi untuk mengakomodasi lampu dengan aman.
- Kabel Penghubung: Kabel penghubung digunakan untuk menghubungkan lampu sein dengan sumber daya listrik kendaraan. Kabel ini harus terisolasi dengan baik untuk mencegah korsleting atau kebocoran arus listrik.
- Saklar atau Tuas: Ini adalah komponen yang digunakan pengemudi untuk mengaktifkan atau mematikan lampu sein. Saat tuas ditekan ke atas atau ke bawah, lampu sein di sisi yang sesuai dengan arah yang diinginkan akan menyala.
- Relay: Relay merupakan komponen elektronik yang mengatur aliran arus listrik ke lampu sein. Ketika saklar diaktifkan, relay akan mengalirkan arus listrik ke lampu sein sehingga menyala. Ini membantu dalam memisahkan arus listrik dari saklar sehingga saklar tidak terlalu terbebani oleh arus tinggi.
- Fuse (Pemutus Arus): Fuse adalah komponen keamanan yang melindungi sistem kelistrikan kendaraan dari korsleting atau beban arus berlebih. Jika terjadi gangguan pada sirkuit lampu sein yang menyebabkan arus listrik melampaui ambang batas yang aman, fuse akan putus untuk mencegah kerusakan lebih lanjut pada sistem listrik.
- Kontrol Unit (jika ada): Beberapa kendaraan modern mungkin dilengkapi dengan kontrol unit atau modul khusus yang mengatur fungsi lampu sein. Ini bisa termasuk kontrol waktu (untuk lampu sein otomatis mati setelah beberapa waktu) atau integrasi dengan sistem keselamatan lain seperti lampu hazard.
Semua komponen ini bekerja sama untuk memastikan bahwa lampu sein berfungsi dengan baik dan memberikan indikasi yang jelas kepada pengguna jalan lainnya tentang arah pergerakan kendaraan. Penting untuk secara berkala memeriksa dan merawat semua komponen ini untuk memastikan keselamatan berkendara yang optimal.
Cara Kerja Kelistrikan Lampu Sein
Kelistrikan lampu sein bekerja dengan cara yang relatif sederhana tetapi sangat penting untuk keselamatan berkendara. Berikut adalah cara kerja umum dari kelistrikan lampu sein:
- Pengoperasian Saklar: Pengemudi menyalakan lampu sein dengan menggunakan saklar yang biasanya terletak di sekitar kemudi atau di dekat setir. Saklar ini biasanya memiliki posisi untuk menunjukkan arah pergerakan kendaraan: ke kiri atau ke kanan. Ketika pengemudi memindahkan saklar ke salah satu arah, kontak saklar tersebut tertutup dan sirkuit lampu sein terhubung.
- Arus Listrik dari Sumber Daya: Setelah saklar diaktifkan, arus listrik dari sumber daya kendaraan (biasanya baterai) dialirkan melalui kabel listrik dan saklar menuju lampu sein.
- Aktivasi Relay: Arus listrik yang masuk ke lampu sein juga akan menuju relay yang terhubung dalam sirkuit lampu sein. Relay adalah komponen penting dalam sistem kelistrikan lampu sein yang berfungsi sebagai saklar elektronik yang dikendalikan oleh arus listrik. Ketika relay menerima arus listrik, ia akan mengaktifkan kontaknya untuk mengizinkan arus listrik mengalir ke lampu sein.
- Penerangan Lampu: Setelah relay diaktifkan, arus listrik akan mengalir ke lampu sein. Lampu sein akan menyala, memberikan indikasi arah pergerakan kendaraan ke pengemudi lain di jalan.
- Pemberhentian Lampu Sein: Ketika pengemudi mematikan saklar lampu sein, kontak saklar akan terbuka lagi, memutuskan sirkuit listrik. Ini akan mematikan arus listrik ke lampu sein, dan mereka akan mati.
- Sistem Pemutus Arus (Fuse): Dalam sistem kelistrikan lampu sein, biasanya terdapat fuse sebagai langkah keamanan. Jika terjadi korsleting atau beban arus berlebih yang dapat merusak sistem, fuse akan putus untuk mencegah kerusakan lebih lanjut. Penggantian fuse yang rusak perlu dilakukan agar lampu sein bisa berfungsi kembali.
Itulah cara umum kerja kelistrikan lampu sein pada kendaraan. Penting untuk memahami cara kerjanya agar pengemudi dapat memperhatikan kondisi lampu sein dan melakukan perawatan yang diperlukan untuk menjaga keselamatan berkendara.

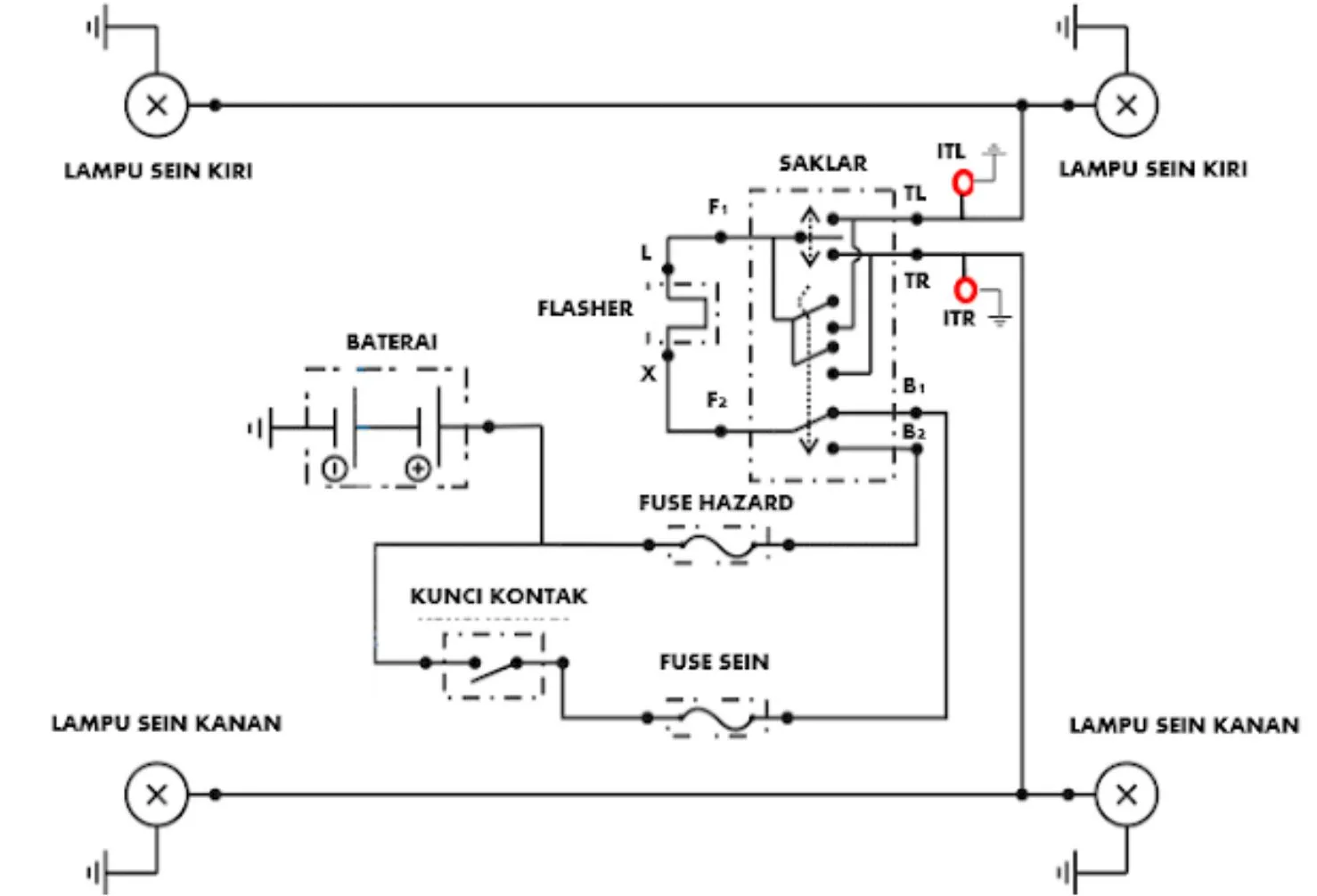

Jalur Kelistrikan Lampu Sein
Jalur kelistrikan lampu sein pada kendaraan umumnya terdiri dari beberapa komponen yang saling terhubung untuk membentuk suatu rangkaian listrik. Berikut adalah jalur kelistrikan lampu sein secara umum:
- Sumber Daya Listrik: Sumber daya listrik untuk lampu sein biasanya berasal dari sistem listrik kendaraan, yang biasanya diatur oleh baterai dan/atau alternator.
- Saklar: Jalur listrik dimulai dari saklar lampu sein yang terletak di dekat setir atau kemudi. Saat saklar dinyalakan ke arah tertentu (kiri atau kanan), ini menutup kontak dalam saklar, memungkinkan arus listrik mengalir.
- Relay: Setelah kontak saklar tertutup, arus listrik mengalir ke relay lampu sein. Relay adalah komponen penting yang berfungsi sebagai saklar elektronik yang diaktifkan oleh arus listrik dari saklar. Ketika relay menerima sinyal arus listrik, kontak relay akan tertutup, mengizinkan arus listrik melalui jalur lain.
- Kabel Penghubung: Arus listrik dari relay kemudian mengalir melalui kabel penghubung menuju lampu sein yang sesuai (kiri atau kanan). Kabel penghubung ini menghubungkan lampu sein dengan sumber daya listrik dan relay.
- Lampu: Arus listrik akhirnya mencapai lampu sein, yang akan menyala ketika diterangi. Lampu sein adalah bagian akhir dari jalur kelistrikan, yang mengubah energi listrik menjadi cahaya.
- Tanah (Ground): Jalur kelistrikan juga harus memiliki jalur balik untuk arus listrik, yang biasanya dilakukan melalui grounding. Ini adalah jalur yang menghubungkan bagian-bagian kendaraan yang terhubung dengan tanah atau kerangka kendaraan, memberikan jalur kembali bagi arus listrik untuk menyelesaikan sirkuit.
Jalur kelistrikan lampu sein ini membentuk sebuah sirkuit listrik yang lengkap, dimulai dari saklar, melewati relay, kemudian menuju lampu, dan kembali lagi ke sumber daya listrik melalui tanah. Pemahaman tentang jalur kelistrikan ini penting untuk melakukan pemeliharaan dan perbaikan jika diperlukan. Jika ada masalah dengan lampu sein, seperti lampu tidak menyala atau berkedip, perlu memeriksa dan memastikan setiap bagian dalam jalur kelistrikan ini berfungsi dengan baik.
Cara Membuat Rangkaian Kelistrikan Lampu Sein
Berikut adalah langkah-langkah umum untuk membuat rangkaian kelistrikan lampu sein untuk kendaraan:
- Rencanakan Rangkaian: Tentukan di mana Anda akan memasang lampu sein di kendaraan Anda, serta lokasi saklar atau tuas lampu sein. Rencanakan rute kabel listrik dari lampu ke saklar, dan dari saklar ke relay.
- Pasang Lampu Sein: Pasang lampu sein di posisi yang telah Anda tentukan, baik di bagian depan atau belakang kendaraan, sesuai dengan regulasi lalu lintas setempat. Pastikan lampu terpasang dengan aman dan terhubung dengan kabel listrik.
- Pasang Saklar atau Tuas: Pasang saklar atau tuas lampu sein di dekat setir atau kemudi, agar mudah dijangkau oleh pengemudi. Pastikan saklar terpasang dengan kokoh dan dapat berfungsi dengan baik.
- Pasang Relay: Pasang relay lampu sein di lokasi yang aman dan terlindung dari elemen lingkungan, misalnya di dalam kotak pengaman listrik atau di bawah kap mesin. Pastikan kabel penghubung dari saklar atau tuas lampu sein terhubung dengan relay dengan benar.
- Hubungkan Kabel Listrik: Hubungkan kabel listrik dari lampu sein ke relay dan dari relay ke saklar atau tuas lampu sein. Pastikan koneksi kabel listrik aman dan tidak terputus.
- Pasang Fuse: Pasang fuse (pemutus arus) di dalam rangkaian listrik, biasanya di antara sumber daya listrik dan relay lampu sein. Fuse berfungsi sebagai perlindungan jika terjadi korsleting atau beban arus berlebih.
- Uji Rangkaian: Setelah semua komponen terpasang, uji rangkaian dengan mengaktifkan saklar atau tuas lampu sein. Pastikan lampu sein menyala dengan baik dan tidak ada masalah kelistrikan lainnya. Gunakan multimeter jika diperlukan untuk pengujian lebih lanjut.
- Perbaiki dan Pasang Kembali: Jika ada masalah atau kekurangan dalam rangkaian, perbaiki dan lakukan pengujian kembali hingga semua komponen berfungsi dengan baik. Setelah itu, pasang kembali semua panel atau bagian kendaraan yang telah dilepas.
Pastikan Anda mengikuti panduan keamanan yang diberikan oleh produsen komponen listrik dan memahami prinsip-prinsip dasar kelistrikan sebelum memulai proyek ini. Jika Anda merasa kurang yakin, lebih baik berkonsultasi dengan mekanik atau teknisi yang berpengalaman.
Alat yang Diperlukan
Untuk membuat rangkaian kelistrikan lampu sein, Anda akan memerlukan berbagai alat dan peralatan yang diperlukan. Berikut adalah daftar alat yang mungkin Anda butuhkan:
- Tang potong kawat: Digunakan untuk memotong dan mengupas kabel listrik.
- Stripper kawat: Digunakan untuk mengupas isolasi kabel listrik tanpa merusak inti kawat.
- Tang kombinasi: Digunakan untuk memegang dan memutar baut serta melakukan pekerjaan lain yang diperlukan.
- Pemotong kabel: Digunakan untuk memotong kabel listrik dengan presisi.
- Multimeter: Opsional tetapi sangat disarankan, multimeter digunakan untuk mengukur tegangan, arus, dan resistansi dalam rangkaian listrik.
- Tester sirkuit: Digunakan untuk menguji keberadaan arus dalam sirkuit listrik.
- Obeng (Phillips dan Flathead): Digunakan untuk mengencangkan baut dan koneksi listrik.
- Pemotong kawat listrik: Digunakan untuk memotong kawat listrik dengan tepat.
- Kunci soket: Digunakan untuk mengencangkan terminal dan konektor kelistrikan.
- Gunting: Digunakan untuk memotong kabel, termasuk kabel listrik dan kabel pengikat.
- Isolasi listrik: Digunakan untuk melindungi sambungan kabel dan mencegah kontak listrik yang tidak diinginkan.
- Peralatan pengaman pribadi (safety glasses, sarung tangan): Penting untuk melindungi mata dan tangan Anda saat bekerja dengan kabel listrik dan alat-alat listrik.
Pastikan Anda memiliki semua alat yang diperlukan sebelum memulai proyek, dan pastikan untuk menggunakan mereka dengan hati-hati dan sesuai dengan panduan keselamatan yang berlaku. Jika Anda merasa tidak yakin tentang penggunaan alat-alat ini atau proses pemasangan rangkaian listrik, lebih baik berkonsultasi dengan ahli listrik atau teknisi yang berpengalaman.
Kesimpulan
Kelistrikan lampu sein merupakan bagian penting dalam sistem elektrikal pada kendaraan bermotor. Dengan adanya lampu sein, pengemudi dapat memberikan sinyal arah pergerakan kendaraan kepada pengguna jalan lainnya, sehingga dapat mengurangi risiko kecelakaan. Untuk memastikan lampu sein berfungsi dengan baik, diperlukan pemahaman mengenai komponen-komponen utama, cara kerja, jalur kelistrikan, serta langkah-langkah pembuatan rangkaian kelistrikan lampu sein. Dengan melakukan perawatan dan pemasangan yang tepat, lampu sein akan dapat berfungsi secara optimal dan meningkatkan keselamatan berkendara.
