Listrik memainkan peran vital dalam kehidupan kita sehari-hari, dan di balik setiap aliran energi tersebut terdapat teknologi canggih yang membuatnya mungkin. Salah satu elemen kunci yang memastikan distribusi listrik yang efisien dan andal adalah rangkaian panel listrik 3 phase. Meskipun mungkin terdengar kompleks, pemahaman dasar tentang sistem ini akan membuka pintu bagi kita untuk merasakan kenyamanan listrik tanpa hambatan. Rangkaian panel listrik 3 phase mampu menyediakan daya yang lebih stabil dan efisien dibandingkan dengan sistem single phase. Dengan tiga fasa yang beroperasi secara bersamaan, distribusi beban listrik menjadi lebih merata, mengurangi risiko kelebihan beban dan meningkatkan efisiensi dalam penyediaan tenaga. Ini adalah teknologi yang umumnya digunakan di industri, bangunan komersial, dan bahkan rumah-rumah modern yang memiliki kebutuhan listrik yang tinggi.
Dalam artikel ini, Elektronike.id akan membawa Anda dalam perjalanan mendalam untuk memahami cara kerja rangkaian panel listrik 3 phase, manfaatnya, dan peran krusialnya dalam menjaga keandalan pasokan listrik. Kami akan membahas komponen-komponen utama, sistem distribusi, dan dampak positifnya pada berbagai sektor kehidupan. Jadi, apakah Anda seorang ahli listrik atau hanya ingin mengetahui lebih banyak tentang teknologi di balik saklar dan kabel yang menyala setiap hari, simaklah dengan cermat. Mari kita selami dunia yang jarang terlihat namun sangat berpengaruh dari rangkaian panel listrik 3 phase. Saksikan bagaimana teknologi ini membentuk dasar keandalan listrik kita sehari-hari dan menyimaklah pembahasan lebih lanjut untuk mengungkap misteri di balik keseimbangan energi yang memelihara aktivitas kita.
Pengertian tentang Panel Listrik 3 Phase
Panel listrik 3 phase adalah suatu sistem distribusi listrik yang menggunakan tiga fase untuk mentransmisikan daya listrik. Fase-fase ini, masing-masing terpisah sebesar 120 derajat, memberikan kestabilan dan efisiensi yang tinggi dalam distribusi daya. Dalam pengertian yang lebih mendalam, panel listrik 3 phase adalah pusat kontrol utama yang mengatur aliran listrik di suatu instalasi.
Dalam banyak kasus, panel listrik 3 phase digunakan di lingkungan industri, komersial, dan bahkan di beberapa instalasi rumah tangga yang memerlukan daya yang besar. Kelebihan penggunaan panel listrik 3 phase melibatkan distribusi daya yang lebih merata dan efisiensi yang lebih tinggi dibandingkan dengan sistem satu phase.
Dalam menjalankan fungsinya, panel listrik 3 phase memiliki peran penting dalam mendistribusikan listrik dari sumber daya menuju berbagai titik pemakaian. Oleh karena itu, pemahaman mendalam mengenai panel listrik 3 phase sangatlah penting, terutama dalam pengembangan dan perawatan instalasi listrik yang melibatkan sistem ini.
Komponen Utama Panel Listrik 3 Phase
Komponen utama dalam panel listrik 3 phase memegang peran krusial dalam menjalankan fungsi distribusi daya. Beberapa elemen utama yang terdapat dalam panel listrik 3 phase meliputi:
- Sakelar Utama 3 Phase: Sakelar utama berfungsi sebagai pengatur aliran listrik ke dalam panel. Sakelar ini memungkinkan pengguna untuk mematikan atau menghidupkan pasokan listrik ke seluruh instalasi.

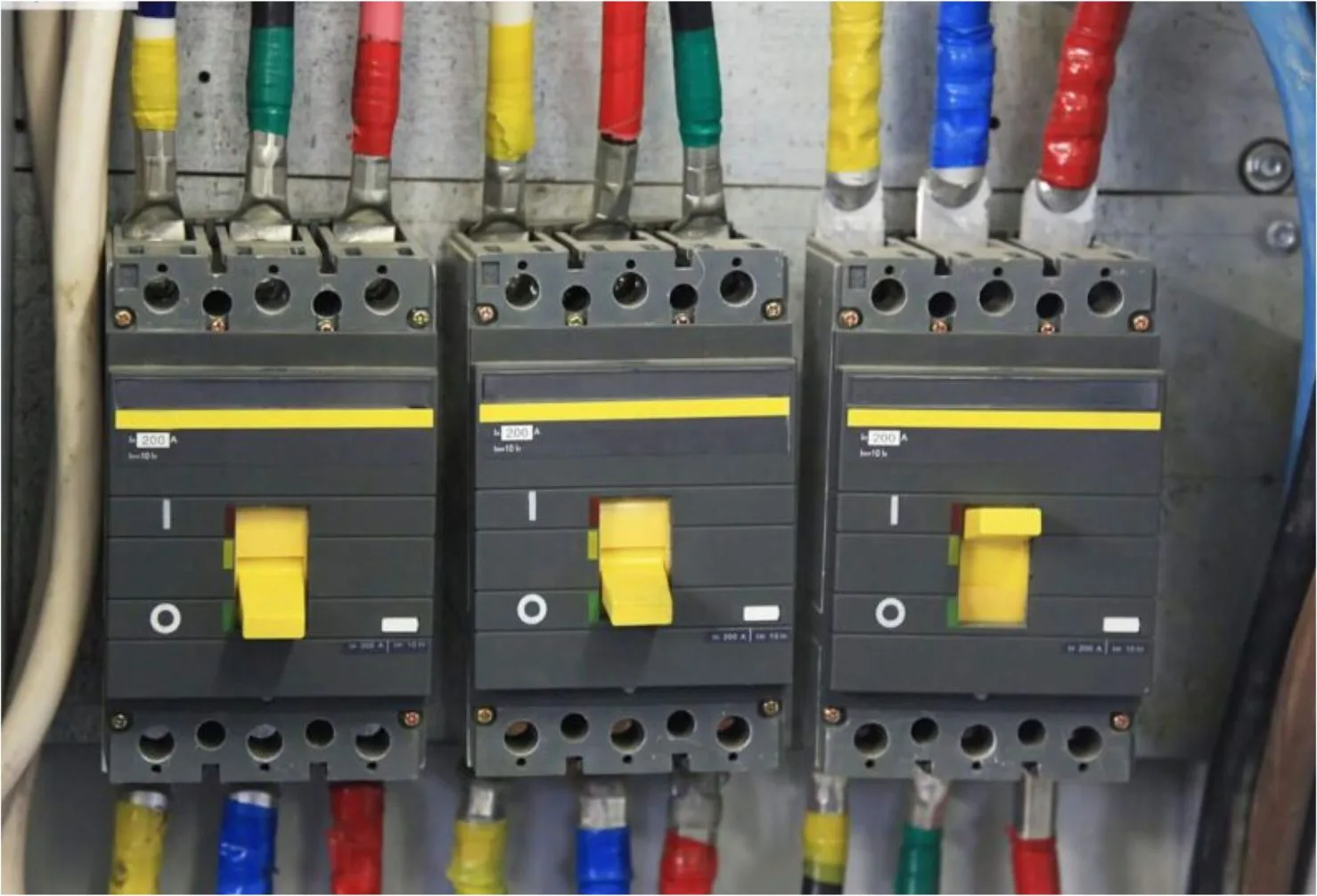

- MCB (Miniature Circuit Breaker) dan MCCB (Molded Case Circuit Breaker): MCB dan MCCB digunakan sebagai proteksi terhadap korsleting atau kelebihan arus. Mereka secara otomatis memutuskan aliran listrik jika terdeteksi adanya gangguan yang dapat merusak peralatan atau menyebabkan bahaya.
- Kontaktor: Kontaktor adalah komponen elektromagnetik yang mengontrol aliran daya listrik ke beban tertentu. Dalam panel listrik 3 phase, kontaktor berfungsi untuk menghubungkan atau memutuskan aliran listrik ke mesin atau peralatan tertentu.
- Indikator dan Meter: Panel listrik 3 phase dilengkapi dengan indikator dan meter untuk memantau kinerja sistem. Meter dapat mencakup pengukuran arus, tegangan, dan daya aktif yang mengalir melalui sistem.
- Busbar: Busbar adalah konduktor tembaga atau aluminium yang berfungsi sebagai jalur distribusi utama untuk mentransmisikan daya listrik dari sumber ke beban. Busbar biasanya terbagi menjadi tiga fase dan satu netral.
- Proteksi Grounding: Proteksi grounding diperlukan untuk mengamankan instalasi dari potensi bahaya akibat korsleting atau tegangan berlebih. Ini melibatkan penggunaan grounding rod dan sistem grounding yang efektif.
Fungsi Panel Listrik 3 Phase
Fungsi utama panel listrik 3 phase adalah mengontrol, mendistribusikan, dan melindungi aliran listrik di suatu instalasi. Beberapa fungsi kunci termasuk:
- Pengontrol Daya: Panel listrik 3 phase berfungsi sebagai pusat kontrol utama yang memungkinkan pengguna untuk mengatur aliran daya listrik ke berbagai bagian instalasi.
- Distribusi Daya: Panel ini bertanggung jawab atas distribusi daya listrik dari sumber ke berbagai beban atau peralatan. Distribusi ini dilakukan dengan menggunakan busbar dan perangkat proteksi yang sesuai.
- Proteksi Terhadap Gangguan: Panel listrik 3 phase dilengkapi dengan perangkat proteksi seperti MCB dan MCCB untuk memutuskan aliran listrik jika terdeteksi adanya gangguan seperti korsleting atau kelebihan arus.
- Pemantauan Performa: Melalui indikator dan meter yang terpasang di dalamnya, panel listrik 3 phase memantau kinerja sistem secara terus-menerus. Ini membantu dalam mendeteksi masalah potensial sejak dini.
Prinsip Kerja Panel Listrik 3 Phase
Prinsip kerja panel listrik 3 phase didasarkan pada distribusi daya listrik menggunakan tiga fase yang terpisah. Berikut adalah langkah-langkah umum prinsip kerja panel listrik 3 phase:
- Masuknya Daya: Daya listrik masuk ke panel listrik 3 phase melalui sakelar utama. Sakelar ini dapat digunakan untuk memutuskan atau menghidupkan aliran listrik ke seluruh sistem.
- Distribusi melalui Busbar: Setelah melewati sakelar utama, daya listrik didistribusikan melalui busbar utama yang terbagi menjadi tiga fase dan satu netral. Busbar ini membawa daya listrik ke berbagai bagian instalasi.
- Kontrol dengan Kontaktor: Kontaktor yang terpasang dalam panel listrik 3 phase mengontrol aliran daya listrik ke berbagai beban atau peralatan. Kontrol ini dapat dilakukan secara manual atau otomatis tergantung pada kebutuhan instalasi.
- Proteksi dan Monitoring: Perangkat proteksi seperti MCB dan MCCB memantau arus listrik dan memutuskan aliran jika terdeteksi adanya gangguan. Indikator dan meter di dalam panel memberikan informasi tentang kinerja sistem.
- Grounding untuk Keamanan: Panel listrik 3 phase dilengkapi dengan sistem grounding untuk memastikan keamanan instalasi. Grounding ini melibatkan penggunaan grounding rod yang terhubung ke busbar grounding.
Cara Membuat Rangkaian Panel Listrik 3 Phase
Membuat rangkaian panel listrik 3 phase memerlukan pemahaman mendalam tentang prinsip kerja dan komponen-komponen yang terlibat. Berikut adalah langkah-langkah umum untuk membuat rangkaian panel listrik 3 phase:
- Perencanaan dan Desain: Tentukan kebutuhan daya listrik instalasi dan desainlah rangkaian panel listrik 3 phase sesuai dengan kebutuhan tersebut. Pastikan untuk mempertimbangkan jenis dan jumlah beban yang akan terhubung.
- Pemilihan Komponen: Pilih komponen-komponen seperti sakelar utama, MCB, MCCB, kontaktor, dan busbar sesuai dengan desain yang telah dibuat. Pastikan komponen yang dipilih sesuai dengan kapasitas daya yang dibutuhkan.
- Pemasangan Fisik: Pasang komponen-komponen tersebut secara fisik dalam panel listrik. Pastikan pemasangan dilakukan sesuai dengan standar keselamatan dan pedoman teknis yang berlaku.
- Koneksi Elektrik: Sambungkan komponen-komponen tersebut secara elektrik sesuai dengan desain rangkaian yang telah dibuat. Pastikan koneksi-koneksi ini kuat dan aman.
- Uji Coba dan Perbaikan: Setelah pemasangan selesai, lakukan uji coba untuk memastikan bahwa panel listrik 3 phase berfungsi dengan baik. Perbaiki atau sesuaikan jika ditemukan masalah atau ketidaksesuaian dengan desain.
- Dokumentasi: Buat dokumentasi yang lengkap mengenai rangkaian panel listrik 3 phase, termasuk diagram dan spesifikasi teknis. Dokumentasi ini akan berguna untuk perawatan dan pemeliharaan di masa mendatang.
Alat & Bahan
Dalam pembuatan rangkaian panel listrik 3 phase, beberapa alat dan bahan yang diperlukan meliputi:
- Sakelar Utama 3 Phase: Digunakan untuk mengontrol aliran daya listrik ke dalam panel.
- MCB dan MCCB: Untuk proteksi terhadap korsleting dan kelebihan arus.
- Kontaktor: Mengontrol aliran daya listrik ke berbagai beban atau peralatan.
- Busbar: Sebagai jalur distribusi utama untuk mentransmisikan daya listrik.
- Indikator dan Meter: Untuk memantau kinerja sistem secara real-time.
- Perangkat Proteksi Grounding: Melibatkan grounding rod dan sistem grounding untuk keamanan.
- Alat Pemasangan dan Pengukuran: Seperti obeng, tang, multimeter, dan peralatan lainnya yang diperlukan untuk pemasangan dan pengukuran.
Kelebihan & Kekurangan
Pemahaman mengenai kelebihan dan kekurangan panel listrik 3 phase menjadi penting dalam mengevaluasi apakah sistem ini sesuai dengan kebutuhan instalasi. Berikut adalah beberapa poin terkait:
Kelebihan:
- Distribusi Daya yang Merata: Panel listrik 3 phase memberikan distribusi daya yang lebih merata dibandingkan dengan sistem satu phase, mengurangi risiko overloading pada satu fase tertentu.
- Efisiensi Tinggi: Penggunaan tiga fase membuat sistem lebih efisien dalam mentransmisikan daya listrik, mengurangi kerugian energi dalam proses distribusi.
- Cocok untuk Beban Berat: Cocok untuk instalasi yang membutuhkan daya listrik besar, seperti industri dan pabrik.
- Kestabilan Tegangan: Tegangan yang dihasilkan oleh panel listrik 3 phase lebih stabil dibandingkan dengan sistem satu phase.
Kekurangan:
- Biaya Pemasangan yang Tinggi: Pemasangan panel listrik 3 phase biasanya memerlukan investasi awal yang lebih tinggi dibandingkan dengan sistem satu phase.
- Kompleksitas Pemeliharaan: Pemeliharaan dan perbaikan pada panel listrik 3 phase dapat lebih kompleks dibandingkan dengan sistem satu phase.
- Tidak Cocok untuk Pemakaian Rumah Tangga Biasa: Panel listrik 3 phase umumnya tidak diperlukan dalam instalasi rumah tangga biasa, kecuali jika memang diperlukan daya yang sangat besar.
- Ketersediaan Perangkat yang Terbatas: Beberapa peralatan atau mesin mungkin tidak tersedia dalam versi yang mendukung daya listrik 3 phase.
Kesimpulan
Dalam mengenal dan memahami panel listrik 3 phase, kita menyadari bahwa sistem ini memiliki peran krusial dalam distribusi daya listrik pada instalasi-industri maupun komersial. Pemahaman terhadap komponen-komponen utama, fungsi, dan prinsip kerja panel listrik 3 phase menjadi dasar dalam menciptakan instalasi listrik yang efisien dan aman.
Cara membuat rangkaian panel listrik 3 phase membutuhkan pengetahuan teknis yang mendalam dan kehati-hatian dalam pemilihan, pemasangan, dan pengujian komponen-komponen. Alat dan bahan yang tepat menjadi kunci keberhasilan dalam mengimplementasikan sistem ini.
Kelebihan panel listrik 3 phase, seperti distribusi daya yang merata dan efisiensi tinggi, membuatnya menjadi pilihan yang ideal untuk instalasi dengan kebutuhan daya besar. Namun, kekurangan seperti biaya pemasangan yang tinggi dan kompleksitas pemeliharaan perlu dievaluasi dengan cermat untuk memastikan kecocokan dengan kebutuhan spesifik instalasi.
Dengan pemahaman menyeluruh mengenai panel listrik 3 phase, kita dapat merancang, menginstal, dan merawat sistem ini dengan efektif, menciptakan lingkungan kerja yang aman dan efisien dalam penggunaan daya listrik.
