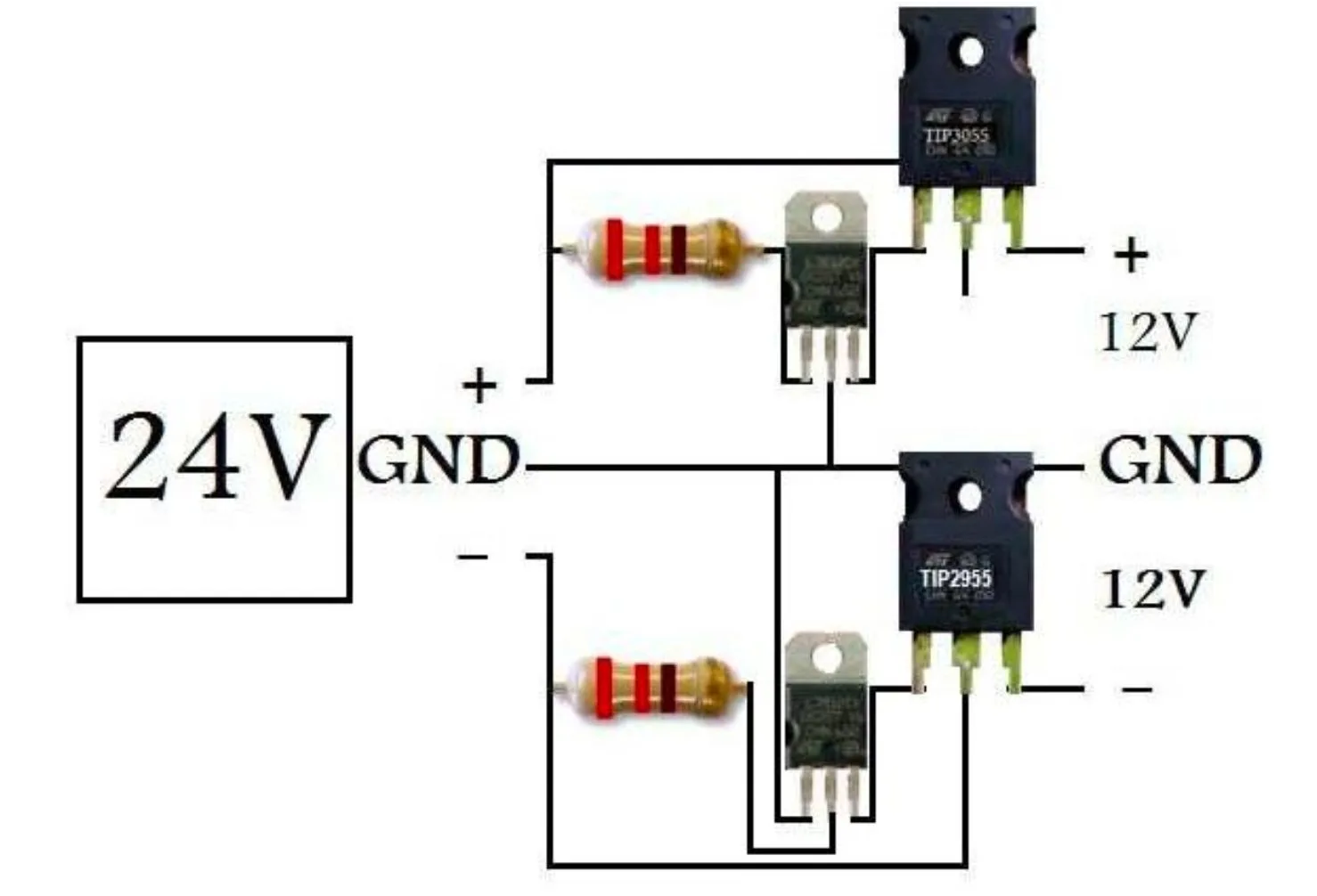

Rangkaian Regulator 7812, Komponen, Cara Kerja & Pemasangan

Di dalam dunia elektronika, stabilitas tegangan menjadi faktor kunci dalam memastikan kinerja optimal dari berbagai perangkat. Salah satu komponen yang sering digunakan untuk menjaga tegangan tetap stabil adalah rangkaian regulator 7812. Rangkaian ini memiliki peran penting dalam mengatur tegangan masukan menjadi tetap pada level yang diinginkan, sehingga perangkat elektronik dapat beroperasi secara konsisten dan terhindar dari risiko kerusakan akibat fluktuasi tegangan. Regulator 7812 adalah bagian dari keluarga regulator linear yang umum digunakan di berbagai aplikasi elektronik. Regulator ini dirancang untuk menghasilkan tegangan keluaran tetap sebesar 12 volt, independen dari variasi tegangan masukan yang diberikan. Dengan kehandalan dan kestabilannya, rangkaian regulator 7812 telah menjadi salah satu pilihan utama bagi para perancang sistem elektronik. Pentingnya memahami cara kerja dan aplikasi dari rangkaian regulator 7812 tidak dapat dipandang remeh. Dalam pembahasan lebih lanjut, Elektronike.id akan menjelajahi berbagai aspek terkait dengan komponen ini, mulai dari prinsip kerja, kelebihan, hingga cara penerapannya dalam berbagai proyek elektronik. Mari bergabung dalam perjalanan ini untuk menggali lebih dalam tentang keajaiban teknologi yang ada di balik rangkaian regulator 7812. Bersiaplah untuk mendapatkan wawasan yang berharga dan pemahaman yang lebih mendalam mengenai salah satu komponen krusial dalam dunia elektronika. Jangan lewatkan kesempatan untuk memperluas pengetahuan dan keterampilan Anda dalam merancang sistem elektronik yang handal dan efisien.





Pengertian Rangkaian Regulator 7812

Rangkaian regulator 7812 adalah salah satu jenis rangkaian regulator tegangan tetap yang umum digunakan dalam berbagai aplikasi elektronik. Regulator ini memiliki kemampuan untuk menjaga tegangan output tetap pada level yang diinginkan, terlepas dari variasi tegangan input atau beban yang terhubung. Secara khusus, regulator 7812 mengacu pada regulator dengan tegangan output sebesar 12 volt. Dalam dunia elektronika, tegangan tetap stabil sangat penting untuk memastikan kinerja yang konsisten dan aman dari perangkat elektronik.

Rangkaian regulator 7812 menggunakan serangkaian komponen elektronik yang bekerja bersama-sama untuk mencapai tujuannya. Komponen-komponen tersebut memainkan peran penting dalam menjaga tegangan output tetap dan melindungi perangkat dari berbagai gangguan. Berikut adalah beberapa komponen yang umumnya ada dalam rangkaian regulator 7812:





Komponen pada Regulator 7812

1. Transistor Regulator: Bagian inti dari regulator 7812 adalah transistor yang digunakan untuk mengatur tegangan output. Transistor ini biasanya adalah jenis transistor bipolar yang disusun dalam konfigurasi yang sesuai untuk mencapai tegangan output yang diinginkan.
2. Resistor Divider: Resistor-divider digunakan untuk membagi tegangan input dan mengarahkannya ke transistor regulator. Ini membantu dalam menyesuaikan tegangan output sesuai dengan kebutuhan.
3. Kapasitor: Kapasitor digunakan dalam rangkaian untuk menstabilkan tegangan output dan mengurangi noise atau fluktuasi yang mungkin terjadi. Ini membantu menjaga kinerja regulator dalam berbagai kondisi.
4. Diode: Beberapa regulator 7812 juga dilengkapi dengan diode sebagai proteksi terhadap arus balik yang mungkin terjadi. Diode ini mencegah kerusakan pada transistor dan komponen lainnya karena arus yang berlawanan.

Dengan menggunakan regulator 7812, tegangan output dapat dipertahankan pada level yang diinginkan dengan tingkat stabilitas yang tinggi. Namun, untuk memastikan kinerja yang optimal, penting untuk memasang rangkaian regulator ini dengan benar.





Cara Pasang Rangkaian Regulator 7812

Proses pemasangan rangkaian regulator 7812 tidaklah terlalu rumit, tetapi membutuhkan perhatian terhadap detail dan kehati-hatian agar hasilnya optimal. Berikut adalah langkah-langkah pemasangannya:

1. Pemilihan Komponen: Pastikan Anda memiliki semua komponen yang diperlukan, termasuk transistor, resistor, kapasitor, dan diode sesuai dengan spesifikasi yang dibutuhkan oleh rangkaian regulator 7812.
2. Persiapan PCB atau Breadboard: Siapkan PCB (Printed Circuit Board) atau breadboard tempat Anda akan memasang rangkaian regulator. Pastikan koneksi dan jalur pada PCB atau breadboard dalam kondisi baik.
3. Soldering Komponen: Mulailah dengan meletakkan komponen-komponen pada PCB atau breadboard sesuai dengan skema rangkaian. Pastikan untuk melakukan soldering dengan baik dan memastikan tidak ada koneksi yang longgar atau terputus.
4. Penyambungan Tegangan Input dan Output: Sambungkan sumber tegangan input ke bagian yang sesuai pada rangkaian regulator 7812. Kemudian, hubungkan beban atau perangkat yang akan menerima tegangan output dari regulator ke terminal yang tepat.
5. Pemeriksaan dan Pengujian: Setelah semua komponen terpasang, lakukan pemeriksaan visual untuk memastikan tidak ada kesalahan dalam pemasangan. Selanjutnya, hubungkan rangkaian ke sumber tegangan dan uji tegangan output menggunakan multimeter untuk memastikan regulator berfungsi dengan baik.





Penerapan Rangkaian Regulator 7812

Penerapan Regulator 7812 pada rangkaian elektronika memiliki berbagai penerapan dalam berbagai bidang elektronika. Beberapa aplikasi umum termasuk:

1. Sistem Pembangkit Daya: Rangkaian regulator 7812 sering digunakan dalam pembangkit daya untuk menjaga tegangan output stabil, yang penting untuk menjaga kinerja peralatan listrik.
2. Perangkat Elektronik Portabel: Dalam perangkat elektronik portabel seperti ponsel pintar atau tablet, regulator 7812 dapat digunakan untuk menyediakan tegangan stabil untuk komponen seperti mikrokontroler atau layar LCD.
3. Elektronik Otomotif: Di dalam kendaraan bermotor, regulator 7812 dapat ditemukan dalam sistem pengisian baterai atau sistem kontrol elektronik lainnya untuk menjaga tegangan pada level yang aman bagi perangkat elektronik.
4. Sistem Sensor dan Pemantauan: Rangkaian regulator 7812 sering digunakan dalam sistem sensor dan pemantauan untuk menyediakan tegangan yang stabil kepada sensor-sensor elektronik yang sensitif terhadap fluktuasi tegangan.Elektronik Industri: Dalam berbagai aplikasi industri, regulator 7812 digunakan untuk menyediakan tegangan yang stabil kepada perangkat kontrol dan pengukuran.





Cara Kerja Regulator 7812

Prinsip kerja rangkaian regulator 7812 didasarkan pada pengaturan tegangan output sesuai dengan tegangan referensi internal. Saat tegangan input berubah atau beban terhubung atau terputus, rangkaian regulator akan menyesuaikan tegangan outputnya agar tetap stabil.

1. Referensi Tegangan: Di dalam rangkaian regulator 7812, terdapat referensi tegangan yang digunakan sebagai acuan untuk mengatur tegangan output. Referensi tegangan ini biasanya dihasilkan oleh bandgap reference atau zener diode yang memberikan tegangan tetap yang stabil.
2. Feedback Loop: Rangkaian regulator menggunakan feedback loop untuk membandingkan tegangan output dengan tegangan referensi dan menghasilkan sinyal kontrol yang sesuai untuk mengatur transistor regulator. Jika tegangan output naik di atas level yang diinginkan, sinyal kontrol akan menurunkan transistor untuk mengurangi tegangan output, dan sebaliknya.
3. Stabilitas: Komponen tambahan seperti kapasitor dan resistor digunakan untuk meningkatkan stabilitas regulator dan mengurangi fluktuasi tegangan yang mungkin terjadi akibat perubahan beban atau tegangan input.
4. Proteksi: Beberapa rangkaian regulator 7812 dilengkapi dengan fitur proteksi seperti diode untuk melindungi transistor dari kerusakan akibat arus balik atau overcurrent protection untuk melindungi transistor dari beban yang terlalu besar.





Keuntungan Menggunakan Rangkaian Regulator 7812

1. Stabilitas Tegangan: regulator 7812 dapat menjaga tegangan output tetap stabil meskipun ada fluktuasi besar dalam tegangan input atau beban yang terhubung.
2. Perlindungan Terhadap Gangguan: Dengan fitur proteksi yang dimilikinya, regulator 7812 dapat melindungi perangkat elektronik dari kerusakan akibat arus balik atau beban yang terlalu besar.
3. Kemudahan Pemasangan: Proses pemasangan regulator 7812 relatif sederhana dan tidak memerlukan peralatan atau keahlian khusus.
4. Efisiensi: Rangkaian regulator 7812 memiliki efisiensi yang tinggi dalam mengubah tegangan input menjadi tegangan output yang stabil, sehingga mengurangi pemborosan energi.
5. Aplikasi yang Luas: Karena keandalannya dan kemampuannya untuk menjaga tegangan output stabil, regulator 7812 dapat diterapkan dalam berbagai aplikasi elektronik dari skala kecil hingga besar.





Kelebihan & Kekurangan

Kelebihan:

• Stabilitas tegangan output yang tinggi.
• Perlindungan terhadap gangguan seperti arus balik dan beban berlebih.
• Kemudahan pemasangan dan penggunaan.
• Efisiensi yang tinggi dalam mengubah tegangan input menjadi tegangan output yang stabil.
• Aplikasi yang luas dan dapat diterapkan dalam berbagai sistem elektronik.

Kekurangan:

• Perbedaan tegangan input-output yang relatif besar, yang dapat mengakibatkan pemborosan energi dalam bentuk panas.
• Ukuran dan bobot yang relatif besar dibandingkan dengan regulator tegangan lainnya, membuatnya kurang cocok untuk aplikasi yang membutuhkan ukuran dan bobot yang kecil.





Kesimpulan

Rangkaian regulator 7812 adalah komponen penting dalam desain elektronik yang memungkinkan menjaga tegangan output tetap stabil dalam berbagai kondisi operasional. Dengan menggunakan prinsip-prinsip pengaturan tegangan dan fitur proteksi yang dimilikinya, regulator 7812 dapat meningkatkan kinerja dan keandalan sistem elektronik.

Dalam penerapannya, rangkaian regulator 7812 menawarkan berbagai keuntungan seperti stabilitas tegangan tinggi, perlindungan terhadap gangguan, kemudahan pemasangan, dan efisiensi yang tinggi. Meskipun memiliki beberapa kekurangan seperti perbedaan tegangan input-output yang relatif besar, kelebihan regulator 7812 umumnya lebih signifikan, membuatnya menjadi pilihan yang populer dalam berbagai aplikasi elektronik. Dengan memahami pengertian, cara kerja, dan penerapan rangkaian regulator 7812, para desainer elektronik dapat mengoptimalkan kinerja sistem mereka dengan memanfaatkan keunggulan teknologi ini.
