Dalam era di mana teknologi terus berkembang pesat, ada satu inovasi yang menjadi sorotan utama: rangkaian sensor ultrasonik. Seiring dengan kemajuan dalam teknologi sensor, sensor ultrasonik telah menjadi bagian integral dari berbagai aplikasi di berbagai industri, mulai dari otomotif hingga kesehatan, dan bahkan dalam kehidupan sehari-hari kita. Sensor ultrasonik adalah perangkat elektronik yang menggunakan gelombang ultrasonik untuk mendeteksi jarak, arah, atau keberadaan objek di lingkungan sekitarnya. Mereka mengandalkan prinsip pantulan gelombang suara untuk mengukur jarak dengan presisi tinggi, bahkan dalam kondisi yang paling tidak bersahabat sekalipun. Keunggulan utama dari sensor ultrasonik adalah kemampuan mereka untuk bekerja di berbagai kondisi lingkungan, termasuk dalam kegelapan total atau di lingkungan dengan kebisingan tinggi. Mereka juga sangat andal dan akurat, membuat mereka menjadi pilihan yang ideal dalam berbagai aplikasi yang membutuhkan pengukuran jarak yang tepat. Namun, kekuatan sejati dari sensor ultrasonik belum sepenuhnya terungkap. Dalam artikel-artikel mendatang, Elektronike.id akan membahas lebih lanjut tentang cara kerja, perkembangan terbaru, dan aplikasi inovatif dari teknologi yang menarik ini. Jadi, mari kita merapatkan ikat pinggang dan bersiap-siap untuk menjelajahi dunia sensor ultrasonik yang menakjubkan ini. Saksikanlah bagaimana teknologi masa depan terbentuk di hadapan mata kita. Jangan lewatkan kesempatan untuk memahami lebih dalam tentang salah satu inovasi terbesar dalam dunia sensorika modern. Bersama-sama, mari kita temukan apa yang membuat sensor ultrasonik menjadi begitu penting dalam membentuk masa depan teknologi kita!

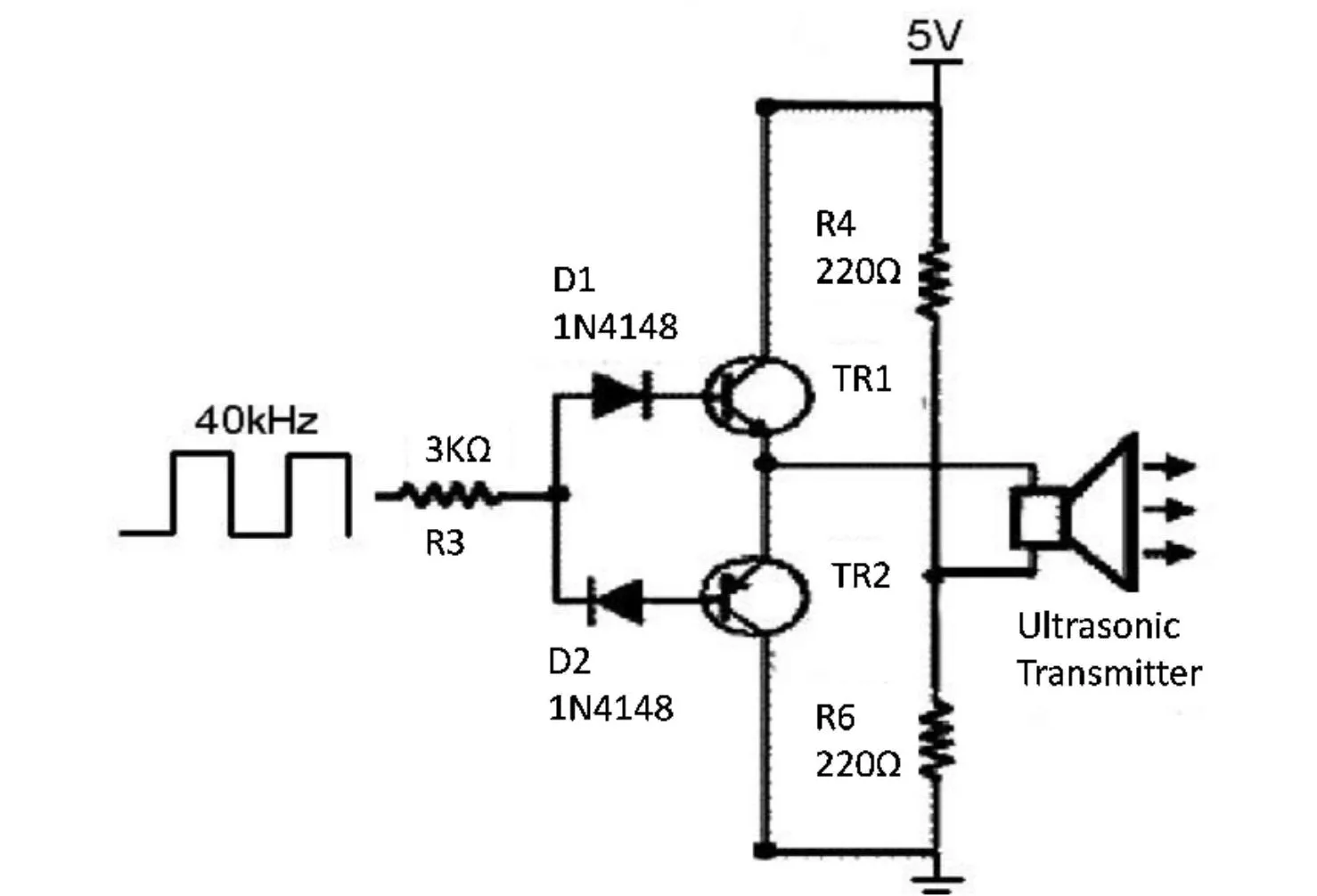

Pengertian Rangkaian Sensor Ultrasonik
Rangkaian sensor ultrasonik merupakan sebuah sistem elektronika yang dirancang untuk mendeteksi objek atau mengukur jarak dengan menggunakan gelombang ultrasonik. Gelombang ultrasonik adalah gelombang suara di luar kisaran pendengaran manusia, dengan frekuensi di atas 20 kHz. Sensor ultrasonik menggunakan prinsip pantulan gelombang suara untuk mengukur jarak antara sensor dan objek yang menjadi targetnya.
Sensor ultrasonik umumnya terdiri dari beberapa komponen utama, seperti tranduser ultrasonik, rangkaian penerima dan pengirim, dan mikrokontroler untuk mengolah data yang diterima. Tranduser ultrasonik berfungsi sebagai pemancar dan penerima gelombang ultrasonik. Ketika gelombang ultrasonik dipancarkan, sensor akan menunggu pantulan gelombang tersebut dari objek yang berada di depannya. Informasi waktu tempuh gelombang dari pemancaran hingga penerimaan digunakan untuk menghitung jarak antara sensor dan objek.
Cara Kerja Sensor Ultrasonik
Sensor ultrasonik bekerja dengan memancarkan gelombang ultrasonik ke suatu objek dan kemudian menerima gelombang yang dipantulkan untuk mengukur jarak atau mendeteksi keberadaan objek. Berikut ini adalah langkah-langkah umum tentang cara kerja sensor ultrasonik:
- Pemancaran Gelombang Ultrasonik:
-
- Sensor ultrasonik pertama-tama menghasilkan gelombang ultrasonik menggunakan transduser ultrasonik. Gelombang ini biasanya dihasilkan dengan memperkuat getaran kristal piezoelektrik di dalam transduser.
- Gelombang ultrasonik ini memiliki frekuensi yang sangat tinggi, di atas batas frekuensi pendengaran manusia, dan dikirimkan ke arah objek yang ingin dideteksi.
- Penerimaan Gelombang Ultrasonik yang Dipantulkan:
-
- Setelah gelombang ultrasonik dipancarkan, sensor ultrasonik menunggu gelombang tersebut dipantulkan kembali dari objek yang terdeteksi.
- Jika ada objek di depan sensor, gelombang ultrasonik akan dipantulkan kembali ke sensor.
- Mengukur Waktu Tempuh Gelombang:
-
- Setelah gelombang ultrasonik dipancarkan, sensor mulai menghitung waktu yang diperlukan gelombang untuk pergi ke objek dan kembali ke sensor.
- Ini bisa dilakukan dengan mengukur waktu antara pemancaran gelombang ultrasonik dan penerimaan gelombang yang dipantulkan.
- Menghitung Jarak:
-
- Setelah waktu tempuh gelombang diukur, sensor ultrasonik menggunakan informasi tersebut untuk menghitung jarak ke objek yang dipantulkan gelombang tersebut.
- Jarak dapat dihitung dengan menggunakan rumus sederhana: Jarak=Kecepatan Suara×Waktu Tempuh2Jarak=2Kecepatan Suara×Waktu Tempuh, di mana kecepatan suara biasanya dinyatakan dalam satuan meter per detik (m/s).
- Penanganan Data:
-
- Setelah jarak dihitung, data dapat diproses lebih lanjut oleh mikrokontroler atau mikroprosesor yang terhubung ke sensor ultrasonik.
- Data ini dapat digunakan untuk mengontrol berbagai aplikasi seperti robotika, sistem pengukuran jarak, atau sistem keamanan.
- Perulangan Proses:
-
- Proses ini berulang secara terus menerus. Sensor ultrasonik terus-menerus memancarkan gelombang, menerima pantulan gelombang, mengukur waktu tempuh, dan menghitung jarak.
Dengan cara ini, sensor ultrasonik dapat mendeteksi jarak dan keberadaan objek dengan menggunakan gelombang ultrasonik. Metode ini sangat umum digunakan dalam berbagai aplikasi seperti kendaraan otonom, sistem navigasi, dan perangkat pengukuran jarak.
Bagian-bagian Sensor Ultrasonik
Sensor ultrasonik terdiri dari beberapa bagian utama yang bekerja sama untuk mendeteksi jarak atau objek menggunakan gelombang ultrasonik. Berikut adalah beberapa bagian penting dari sensor ultrasonik:
- Transduser Ultrasonik: Bagian utama dari sensor ultrasonik adalah transduser ultrasonik, yang bertanggung jawab untuk menghasilkan gelombang ultrasonik. Transduser ini biasanya terdiri dari sebuah kristal piezoelektrik yang menghasilkan gelombang suara ketika diberikan tegangan listrik.
- Transmitter (Pengirim): Bagian transmitter dari sensor ultrasonik menggunakan transduser untuk menghasilkan gelombang ultrasonik yang dikirimkan ke objek yang akan dideteksi. Gelombang ini biasanya berfrekuensi ultrasonik, yaitu di atas batas frekuensi pendengaran manusia, sekitar 20 kHz atau lebih.
- Receiver (Penerima): Bagian receiver sensor ultrasonik mendeteksi gelombang ultrasonik yang dipantulkan dari objek yang dituju. Setelah gelombang dipantulkan, receiver menerima kembali gelombang tersebut untuk dianalisis.
- Sirkuit Elektronik:
- Pengatur Frekuensi (Frequency Generator): Sirkuit ini menghasilkan tegangan listrik yang digunakan untuk menggetarkan kristal piezoelektrik di dalam transduser, sehingga menghasilkan gelombang ultrasonik.
- Penerima dan Penguat (Receiver and Amplifier): Gelombang ultrasonik yang diterima oleh receiver diubah menjadi sinyal listrik dan diperkuat untuk diproses lebih lanjut oleh mikrokontroler atau mikroprosesor.
- Sirkuit Pengolah Sinyal (Signal Processing Circuit): Sirkuit ini memproses sinyal yang diterima dari receiver untuk menentukan jarak atau karakteristik objek yang terdeteksi.
- Mikrokontroler atau Mikroprosesor: Sensor ultrasonik biasanya terhubung ke mikrokontroler atau mikroprosesor untuk mengatur operasi sensor dan memproses data yang diterima. Mikrokontroler dapat menghitung waktu tempuh gelombang ultrasonik untuk mengukur jarak ke objek yang terdeteksi.
- Interface Komunikasi: Beberapa sensor ultrasonik dilengkapi dengan antarmuka komunikasi seperti UART (Universal Asynchronous Receiver-Transmitter) atau I2C (Inter-Integrated Circuit) untuk memungkinkan komunikasi dengan perangkat lain, seperti mikrokontroler atau komputer.
Itulah beberapa bagian utama dari sensor ultrasonik. Kombinasi dari bagian-bagian ini memungkinkan sensor untuk mendeteksi jarak atau objek dengan menggunakan gelombang ultrasonik.
Fungsi Sensor Ultrasonik
Sensor ultrasonik memiliki berbagai fungsi yang luas dalam berbagai aplikasi. Beberapa fungsi utama sensor ultrasonik antara lain:
- Pengukuran Jarak: Sensor ultrasonik banyak digunakan untuk mengukur jarak antara sensor dan objek di depannya. Pengukuran jarak ini dapat digunakan dalam berbagai aplikasi, mulai dari kendaraan otomatis hingga pengukuran level air dalam tangki.
- Deteksi Objek: Sensor ultrasonik juga dapat digunakan untuk mendeteksi keberadaan objek di depannya. Hal ini berguna dalam aplikasi seperti penghindaran tabrakan pada mobil otonom atau deteksi keberadaan objek di jalur produksi.
- Pengukuran Ketinggian: Sensor ultrasonik dapat digunakan untuk mengukur ketinggian suatu objek atau permukaan, seperti mengukur ketinggian air dalam tangki atau mengukur ketinggian benda yang melewati conveyor belt.
Cara Merancang Rangkaian Sensor Ultrasonik
Untuk merancang rangkaian sensor ultrasonik, Anda akan memerlukan beberapa komponen dasar seperti sensor ultrasonik itu sendiri, mikrokontroler atau mikroprosesor, dan beberapa komponen tambahan seperti resistor, kapasitor, dan mungkin juga beberapa komponen lain tergantung pada kebutuhan aplikasi Anda. Berikut ini adalah langkah-langkah umum dalam merancang rangkaian sensor ultrasonik:
- Pemilihan Sensor Ultrasonik: Pilih sensor ultrasonik yang sesuai dengan kebutuhan aplikasi Anda. Sensor ini biasanya tersedia dalam berbagai ukuran dan spesifikasi, dengan kemampuan deteksi jarak yang berbeda. Contoh sensor yang umum digunakan adalah HC-SR04 atau SRF04.
- Mikrokontroler/Mikroprosesor: Tentukan mikrokontroler atau mikroprosesor yang akan digunakan untuk mengontrol dan memproses data dari sensor ultrasonik. Arduino, Raspberry Pi, atau mikrokontroler lainnya adalah pilihan umum untuk proyek semacam ini.
- Konektor dan Kabel: Siapkan kabel dan konektor yang diperlukan untuk menghubungkan sensor ultrasonik ke mikrokontroler.
- Sirkuit Pengkondisian Sinyal: Dalam beberapa kasus, Anda mungkin perlu menambahkan sirkuit pengkondisian sinyal untuk memastikan sinyal yang dihasilkan oleh sensor ultrasonik sesuai dengan yang diharapkan oleh mikrokontroler.
- Penyusunan Rangkaian: Susun komponen-komponen tersebut sesuai dengan desain yang Anda buat. Pastikan untuk mengacu pada spesifikasi datasheet sensor ultrasonik dan mikrokontroler yang Anda gunakan.
- Pemrograman Mikrokontroler: Tulis kode program untuk mikrokontroler atau mikroprosesor Anda. Kode ini akan mengatur interaksi antara sensor ultrasonik dan perangkat lainnya, seperti menyalakan dan mematikan sensor, membaca data yang dihasilkan, dan melakukan tindakan yang sesuai berdasarkan data tersebut.
- Uji Coba dan Debugging: Uji rangkaian Anda dengan memasukkan sumber daya dan memeriksa apakah sensor ultrasonik dapat mendeteksi objek sesuai dengan yang diharapkan. Lakukan debugging jika diperlukan untuk memperbaiki masalah atau kesalahan dalam rangkaian atau kode program.
- Pengoptimalan: Setelah rangkaian berfungsi dengan baik, Anda dapat mengoptimalkan performa atau efisiensi sesuai kebutuhan aplikasi Anda. Ini mungkin melibatkan penyesuaian parameter, peningkatan keandalan, atau peningkatan efisiensi daya.
Perlu diingat bahwa desain rangkaian sensor ultrasonik dapat bervariasi tergantung pada aplikasi spesifik Anda. Pastikan untuk melakukan penelitian yang cermat dan memahami kebutuhan proyek Anda sebelum memulai proses perancangan.
Alat & Bahan
Untuk merancang rangkaian sensor ultrasonik, Anda memerlukan beberapa alat dan bahan sebagai berikut:
- Tranduser Ultrasonik: Komponen ini digunakan untuk pemancar dan penerima gelombang ultrasonik.
- Rangkaian Elektronik: Rangkaian elektronik yang mencakup pengirim dan penerima gelombang ultrasonik, serta mikrokontroler untuk pengolahan data.
- Mikrokontroler: Mikrokontroler digunakan untuk mengatur dan mengolah data yang diterima oleh sensor.
- Bahan Pendukung: Termasuk PCB (Printed Circuit Board), kabel-kabel penghubung, dan komponen-komponen elektronik tambahan seperti resistor, kapasitor, dan transistor.
Penerapan Rangkaian Sensor Ultrasonik yang Tepat
Rangkaian sensor ultrasonik dapat diterapkan dalam berbagai bidang dan aplikasi, antara lain:
- Otomotif: Sensor ultrasonik digunakan dalam sistem parkir otomatis dan deteksi objek untuk mencegah tabrakan.
- Industri: Dalam industri, sensor ultrasonik dapat digunakan untuk mengukur level bahan dalam tangki penyimpanan dan mendeteksi keberadaan objek pada jalur produksi.
- Robotika: Dalam robotika, sensor ultrasonik digunakan untuk navigasi dan deteksi objek di sekitarnya.
- Pengukuran Jarak: Sensor ultrasonik digunakan dalam aplikasi pengukuran jarak seperti pengukuran ketinggian air dalam tangki atau pengukuran jarak pada kendaraan otonom.
Kesimpulan
Rangkaian sensor ultrasonik adalah sebuah sistem elektronika yang berguna untuk mendeteksi objek atau mengukur jarak menggunakan gelombang ultrasonik. Dengan pemahaman yang baik tentang cara kerja sensor ultrasonik dan penggunaan komponen-komponen yang tepat, kita dapat merancang rangkaian sensor ultrasonik yang efektif untuk berbagai aplikasi. Dengan penerapan yang tepat, sensor ultrasonik dapat meningkatkan efisiensi dan keamanan dalam berbagai bidang, mulai dari otomotif hingga industri dan robotika.
