Skema Indikator Bensin 3 Kabel, Berikut Cara Kerjanya

Apakah Anda pernah melihat indikator bensin dengan tiga kabel dan bertanya-tanya apa perbedaannya dengan yang lainnya? Skema indikator bensin 3 kabel merupakan salah satu fitur penting dalam sistem bahan bakar kendaraan yang sering kali diabaikan. Namun, pemahaman yang mendalam tentang cara kerjanya dapat membantu Anda memahami kinerja mesin kendaraan Anda secara keseluruhan.

Secara umum, indikator bensin tradisional memiliki dua kabel yang terhubung ke sensor di tangki bahan bakar. Namun, dengan penambahan kabel ketiga, sistem ini dapat memberikan informasi yang lebih akurat tentang tingkat bahan bakar yang tersisa. Kabel ketiga ini sering kali berfungsi sebagai ground atau tanah tambahan yang membantu menstabilkan sinyal yang diterima oleh indikator.

Menyimak lebih dalam tentang skema indikator bensin 3 kabel akan membantu Anda memahami bagaimana teknologi ini bekerja, dan mengapa penting untuk pemeliharaan yang tepat. Dengan pemahaman yang lebih baik tentang sistem bahan bakar kendaraan Anda, Anda dapat mengidentifikasi masalah potensial lebih awal dan mengambil langkah-langkah pencegahan yang diperlukan.

Jadi, mari kita jelajahi lebih dalam tentang skema indikator bensin 3 kabel dan mengapa hal itu penting untuk kendaraan Anda. Dalam pembahasan berikutnya, Elektronike.id akan mengeksplorasi cara kerja sistem ini, masalah umum yang mungkin timbul, dan langkah-langkah pemeliharaan yang dapat Anda lakukan untuk memastikan kinerja yang optimal dari sistem bahan bakar kendaraan Anda. Jangan lewatkan kesempatan untuk meningkatkan pemahaman Anda tentang teknologi yang mendasari kendaraan kita sehari-hari.

Sekilas Mengenai Indikator Bensin 3 Kabel

Indikator bensin 3 kabel adalah salah satu komponen penting dalam sistem pengukuran bahan bakar pada sepeda motor atau kendaraan lainnya. Indikator ini membantu pengendara untuk memantau tingkat bahan bakar yang tersisa di tangki kendaraan. Dengan informasi yang akurat dari indikator bensin, pengemudi dapat mengelola pengisian ulang bahan bakar dengan lebih efisien dan menghindari kehabisan bahan bakar di jalan.

Indikator bensin 3 kabel bekerja dengan menggunakan sensor yang terhubung dengan tangki bahan bakar. Sensor ini mengirim sinyal elektrik kepada indikator pada panel instrumen kendaraan. Dari sinyal tersebut, indikator dapat menampilkan informasi tingkat bahan bakar yang tersisa dalam bentuk skala atau penunjuk digital.

Fungsi Indikator Bensin 3 Kabel

Indikator bensin dengan 3 kabel adalah komponen penting dalam sistem pengukuran dan indikasi level bahan bakar pada sepeda motor atau mobil. Fungsi utamanya adalah untuk memberikan informasi kepada pengemudi tentang tingkat bahan bakar yang tersisa di tangki.

Berikut adalah fungsi-fungsi utama dari indikator bensin 3 kabel:

1. Mengukur Level Bahan Bakar: Indikator bensin menggunakan sensor level untuk mengukur seberapa penuh atau seberapa kosong tangki bahan bakar. Sensor ini sering kali berupa float atau varian serupa yang bergerak naik atau turun seiring dengan tingkat bahan bakar.
2. Memberikan Indikasi pada Panel Instrumen: Melalui tiga kabel yang terhubung, indikator bensin mengirimkan informasi level bahan bakar ke panel instrumen di dashboard kendaraan. Di sana, informasi ini ditampilkan dalam bentuk indikator visual, seperti jarum meter atau lampu indikator.
3. Memastikan Akurasi dan Keandalan: Penting untuk indikator bensin memberikan informasi yang akurat dan dapat diandalkan kepada pengemudi. Ini membantu pengemudi untuk mengantisipasi kebutuhan pengisian bahan bakar dan mencegah terjadinya kehabisan bahan bakar di jalan.
4. Mengintegrasikan dengan Sistem Kendali: Indikator bensin juga dapat terhubung dengan sistem manajemen mesin atau sistem lainnya. Misalnya, lampu indikator bahan bakar rendah dapat memicu peringatan untuk memperingatkan pengemudi tentang level bahan bakar yang kritis.

Ketika menggunakan indikator bensin 3 kabel, biasanya terdapat tiga kabel yang terhubung ke sensor level bahan bakar. Kabel-kabel ini mengatur bagaimana indikator menampilkan informasi level bahan bakar kepada pengemudi. Dengan bantuan indikator bensin ini, pengemudi dapat mengelola konsumsi bahan bakar dan menjaga agar tidak kehabisan bahan bakar di tengah perjalanan.

Cara Kerja Indikator Bensin 3 Kabel

Indikator bensin dengan 3 kabel bekerja menggunakan prinsip dasar pengukuran resistansi atau konduktivitas yang berubah sesuai dengan tingkat bahan bakar di dalam tangki. Berikut adalah langkah-langkah umumnya dalam cara kerja indikator bensin 3 kabel:

1. Sensor Level Bahan Bakar: Indikator bensin dilengkapi dengan sensor level bahan bakar yang terletak di dalam tangki. Sensor ini dapat berupa float (pelampung) yang naik turun sesuai dengan tingkat bahan bakar.
2. Koneksi Kabel: Indikator bensin memiliki tiga kabel yang terhubung ke sistem listrik kendaraan. Kabel-kabel ini biasanya adalah kabel daya (power), kabel tanah (ground), dan kabel sinyal.
3. Variasi Resistansi atau Konduktivitas: Sensor level bahan bakar mengubah resistansi atau konduktivitas berdasarkan tingkat bahan bakar di sekitarnya. Ketika tangki penuh, float naik dan menghasilkan resistansi atau konduktivitas yang berbeda dibandingkan ketika tangki kosong.
4. Pengukuran Sinyal: Ketiga kabel yang terhubung ke indikator bensin membawa sinyal dari sensor level. Kabel daya memberikan suplai listrik, kabel tanah memberikan jalur pulang untuk arus, dan kabel sinyal membawa informasi resistansi atau konduktivitas dari sensor.
5. Interpretasi oleh Indikator: Indikator bensin menerima sinyal dari sensor dan kemudian menginterpretasikannya menjadi tampilan visual untuk pengemudi. Tampilan ini dapat berupa jarum meter yang bergerak, lampu indikator, atau tampilan digital di panel instrumen.
6. Tampilan Level Bahan Bakar: Berdasarkan informasi yang diterima, indikator bensin menunjukkan tingkat bahan bakar yang tersisa dalam tangki. Seiring dengan perubahan resistansi atau konduktivitas, tampilan indikator akan berubah untuk mencerminkan level bahan bakar yang sesuai.
7. Peringatan Bahan Bakar Rendah: Indikator bensin juga dapat digunakan untuk memicu peringatan bahan bakar rendah jika level bahan bakar mencapai titik kritis. Ini memberi tahu pengemudi untuk segera mengisi ulang bahan bakar.

Proses ini memungkinkan pengemudi untuk selalu memiliki informasi yang akurat tentang tingkat bahan bakar yang tersisa di dalam tangki. Selain itu, indikator bensin dapat diandalkan dan mudah dimengerti sehingga pengemudi dapat mengelola perjalanan mereka dengan lebih baik tanpa khawatir kehabisan bahan bakar di jalan.

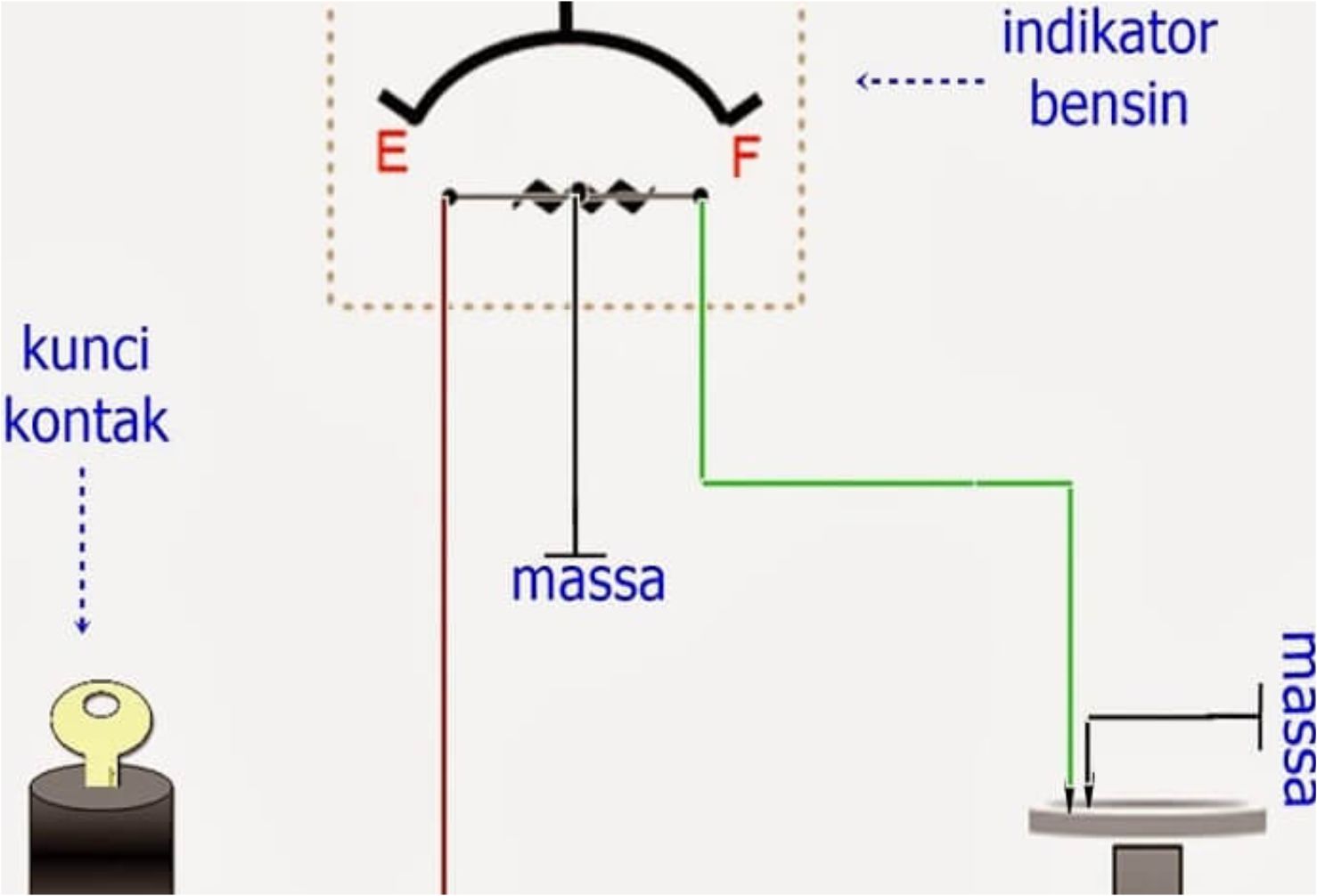

Skema Indikator Bensin 3 Kabel

Skema indikator bensin 3 kabel mencakup konfigurasi koneksi dari komponen-komponen yang terlibat dalam sistem indikator ini. Penting untuk memahami skema ini agar dapat memasang atau melakukan perawatan dengan tepat. Sebagian besar skema indikator bensin 3 kabel mengikuti standar yang telah ditetapkan oleh produsen kendaraan.

Perlu diingat bahwa setiap kendaraan dapat memiliki skema yang sedikit berbeda tergantung pada model dan teknologi yang digunakan. Namun, prinsip dasar dari skema ini tetap sama untuk memastikan pengoperasian yang handal dan akurat.

Kelebihan & Kekurangan

Seperti halnya komponen teknologi lainnya, indikator bensin 3 kabel memiliki kelebihan dan kekurangan yang perlu dipertimbangkan.

Kelebihan:

• Akurasi: Memberikan informasi yang tepat dan akurat tentang tingkat bahan bakar.
• Kemudahan Penggunaan: Mudah dipahami dan digunakan oleh pengemudi.
• Meningkatkan Keselamatan: Membantu mencegah kehabisan bahan bakar di jalan.

Kekurangan:

• Keterbatasan Teknologi: Beberapa sistem mungkin kurang presisi terutama pada kondisi tertentu seperti tanah yang kurang baik.
• Kerusakan Potensial: Sensor dan kabel-kabel yang terlibat rentan terhadap kerusakan atau gangguan.

Kesimpulan

Indikator bensin 3 kabel adalah bagian penting dari sistem kendaraan yang membantu pengemudi memantau tingkat bahan bakar dengan efisien. Dengan informasi yang akurat dari indikator ini, pengendara dapat mengelola perjalanan mereka dengan lebih baik dan menghindari masalah terkait kehabisan bahan bakar di jalan.

Meskipun memiliki beberapa kekurangan, manfaat dari indikator bensin 3 kabel jauh lebih besar dalam memastikan keselamatan dan kenyamanan selama berkendara. Penting untuk memahami fungsi dan cara kerja indikator ini agar dapat memanfaatkannya secara optimal dalam penggunaan sehari-hari.
