Listrik adalah bagian penting dari kehidupan modern kita, tetapi keamanan adalah faktor yang tak boleh diabaikan saat memasang atau memperbaiki instalasi listrik di rumah. Salah satu komponen kunci dalam sistem listrik rumah adalah MCB (Miniature Circuit Breaker), yang berfungsi untuk melindungi jaringan listrik dari kelebihan arus dan potensi bahaya korsleting yang dapat menyebabkan kebakaran atau cedera. Skema pemasangan MCB listrik rumah memainkan peran vital dalam memastikan sistem listrik beroperasi dengan aman dan efisien. Dengan memahami prinsip-prinsip dasar skema pemasangan MCB, Anda dapat meningkatkan keselamatan rumah Anda dan keluarga dari risiko listrik yang berbahaya. Dalam artikel ini, Elektronike.id akan membahas secara mendalam tentang skema pemasangan MCB listrik rumah, termasuk langkah-langkah praktis untuk memasangnya dengan benar, tanda-tanda kerusakan atau kegagalan MCB yang perlu diperhatikan, serta saran-saran untuk pemeliharaan yang tepat guna. Ketahui lebih lanjut tentang bagaimana Anda dapat melindungi rumah Anda dari bahaya listrik dengan memahami skema pemasangan MCB yang tepat. Jangan lewatkan kesempatan untuk meningkatkan pengetahuan Anda dalam hal keamanan listrik. Mari kita menjaga rumah kita tetap aman dan nyaman untuk ditinggali bersama keluarga. Simak lebih lanjut pembahasan mendetail mengenai skema pemasangan MCB listrik rumah dalam artikel ini!
Mengenal MCB Listrik
MCB (Miniature Circuit Breaker) merupakan salah satu perangkat yang tidak boleh absen dalam instalasi listrik rumah atau bangunan. Fungsinya sebagai pemutus arus otomatis sangat penting untuk menjaga keamanan dan menghindari risiko kebakaran akibat gangguan listrik seperti korsleting atau overcurrent. Dengan kemampuannya dalam mendeteksi dan memutus arus listrik secara cepat saat terjadi gangguan, MCB menjadi barisan pertahanan utama dalam melindungi peralatan elektronik dan keselamatan penghuni rumah atau pengguna bangunan.
Meskipun ukurannya kecil, MCB memiliki komponen-komponen yang kompleks dan canggih. Diantaranya adalah pemutus arus, kontak, pegas, dan kotak pemutus. Melalui mekanisme elektromagnetik dan termal, MCB mampu bereaksi dengan cepat terhadap gangguan listrik yang dapat membahayakan instalasi. Keunggulan MCB tidak hanya terletak pada kemampuannya dalam merespons gangguan dengan cepat, tetapi juga kemudahan penggunaan dan keandalannya dalam jangka waktu yang panjang. Oleh karena itu, MCB menjadi pilihan yang bijak dalam memastikan keamanan sistem listrik rumah atau bangunan.
Komponen MCB Listrik
MCB (Miniature Circuit Breaker) adalah komponen penting dalam sistem listrik yang berfungsi untuk melindungi rangkaian listrik dari kelebihan arus atau korsleting yang dapat menyebabkan kebakaran atau kerusakan peralatan listrik. Berikut adalah komponen-komponen utama dari MCB:
- Kontak: Kontak digunakan untuk membuka dan menutup sirkuit listrik. Ketika MCB dipicu (misalnya karena arus berlebih), kontak terbuka untuk memutus sirkuit listrik dan menghentikan aliran listrik.
- Pegas: Pegas digunakan untuk memberikan tekanan pada kontak sehingga mereka tetap rapat ketika MCB dalam posisi tertutup. Ini memastikan kontak memiliki hubungan listrik yang baik dan tidak ada resistansi yang signifikan dalam sirkuit.
- Bimetal Strip: Bimetal strip adalah komponen yang sensitif terhadap perubahan suhu. Ketika arus yang melebihi kapasitas MCB mengalir, strip bimetal akan memanaskan dan melengkung, yang pada gilirannya akan memicu mekanisme pemutusan sirkuit.
- Solenoide: Pada beberapa MCB, terutama yang digunakan untuk perlindungan arus lebih tinggi, solenoide digunakan sebagai alternatif atau bersamaan dengan strip bimetal. Solenoid akan menghasilkan medan magnet ketika arus berlebih melewati MCB, yang akan menarik tuas pemutus sirkuit untuk membuka kontak.
- Tuas: Tuas digunakan untuk membuka dan menutup MCB secara manual. Ketika MCB dalam posisi terbuka, tuasnya biasanya dalam posisi tengah atau terlihat sebagai posisi “off”. Saat MCB ditutup, tuasnya diposisikan ke arah “on” untuk mengizinkan aliran listrik.
- Kapsul Pemicu: Kapsul pemicu adalah bagian dari mekanisme pemutusan sirkuit yang menghasilkan daya pemicu ketika MCB dipicu untuk membuka sirkuit.
- Kontak Pemicu: Kontak pemicu adalah bagian dari mekanisme pemutusan sirkuit yang membuka kontak utama ketika MCB dipicu.
- Kemasan: Kemasan MCB adalah bagian luar yang melindungi komponen internal dari kerusakan fisik dan lingkungan eksternal.
Komponen-komponen ini bekerja bersama untuk memastikan MCB berfungsi sebagaimana mestinya dalam melindungi sirkuit listrik dari kelebihan arus dan potensi bahaya lainnya.
Fungsi MCB Listrik
MCB (Miniature Circuit Breaker) memiliki beberapa fungsi penting dalam sistem listrik:
- Proteksi dari Overcurrent (Arus Berlebih): Salah satu fungsi utama MCB adalah melindungi sirkuit listrik dari arus berlebih. Ketika arus yang melewati MCB melebihi ratingnya, MCB akan segera memutuskan sirkuit listrik untuk mencegah kerusakan pada peralatan listrik atau bahkan kebakaran.
- Perlindungan terhadap Korsleting (Short Circuit Protection): MCB juga berfungsi untuk melindungi sirkuit dari korsleting, yaitu saat dua kawat dengan potensi listrik yang berbeda terhubung secara langsung, biasanya karena isolasi kabel yang rusak. Korsleting ini dapat menyebabkan arus berlebih yang berpotensi membahayakan, dan MCB akan bertindak untuk memutuskan sirkuit segera setelah mendeteksi korsleting.
- Kemudahan Penggunaan dan Reset: MCB dirancang untuk mudah digunakan. Mereka memiliki tuas yang memungkinkan pengguna untuk dengan cepat memutuskan atau menghubungkan sirkuit listrik. Setelah MCB memutuskan sirkuit karena alasan keamanan, pengguna juga dapat dengan mudah meresetnya setelah masalah teratasi.
- Pencegahan Kebakaran: Dengan memutuskan sirkuit secara otomatis saat terjadi kondisi berbahaya seperti arus berlebih atau korsleting, MCB membantu mencegah terjadinya kebakaran yang disebabkan oleh gangguan listrik.
- Perlindungan terhadap Peralatan Listrik: Selain melindungi sirkuit listrik secara keseluruhan, MCB juga membantu melindungi peralatan listrik yang terhubung ke sirkuit tersebut. Dengan memutuskan sirkuit ketika terdeteksi masalah, MCB membantu mencegah kerusakan pada peralatan listrik yang disebabkan oleh arus berlebih atau korsleting.
Dengan fungsi-fungsi ini, MCB adalah komponen penting dalam sistem listrik yang membantu menjaga keselamatan dan keandalan sirkuit listrik.
Prinsip Kerja MCB Listrik
Prinsip kerja MCB (Miniature Circuit Breaker) didasarkan pada beberapa konsep dasar dalam sistem listrik. Berikut adalah prinsip kerja MCB secara umum:
- Pendeteksian Arus Berlebih: MCB dilengkapi dengan komponen sensitif seperti strip bimetal atau solenoid yang bereaksi terhadap arus berlebih dalam sirkuit listrik. Ketika arus melampaui batas yang telah ditetapkan untuk MCB tersebut, komponen sensitif ini akan merespons dengan menghasilkan gaya yang memicu pemutusan sirkuit.
- Pemutusan Sirkuit: Setelah arus berlebih terdeteksi, MCB akan melakukan pemutusan sirkuit dengan membuka kontaknya. Kontak yang terbuka secara fisik menghentikan aliran listrik dalam sirkuit tersebut, mencegah aliran arus berlebih yang dapat menyebabkan kerusakan atau bahaya lainnya.
- Reaksi Cepat: Salah satu keunggulan MCB adalah kemampuannya untuk merespons dengan cepat terhadap arus berlebih atau kondisi berbahaya lainnya dalam sirkuit. MCB dapat memutuskan sirkuit hanya dalam hitungan milidetik setelah deteksi masalah, meminimalkan risiko kerusakan atau kebakaran.
- Pemulihan dan Reset: Setelah pemutusan sirkuit, MCB biasanya memiliki kemampuan untuk dipulihkan dengan menutup kembali kontaknya. Ini memungkinkan sirkuit untuk dihidupkan kembali setelah masalah telah diatasi. Pengguna biasanya dapat melakukan reset MCB dengan menutup tuasnya setelah memperbaiki gangguan atau kelebihan beban.
- Perlindungan Terhadap Korsleting: Selain melindungi sirkuit dari arus berlebih, MCB juga dapat merespons terhadap kondisi korsleting dalam sirkuit. Ketika terjadi korsleting, MCB akan mendeteksinya sebagai arus yang sangat tinggi dan memutuskan sirkuit untuk mencegah potensi bahaya kebakaran atau kerusakan lainnya.
Dengan prinsip kerja ini, MCB membantu menjaga keamanan dan keandalan sistem listrik dengan merespons secara cepat terhadap kondisi berbahaya seperti arus berlebih atau korsleting, serta memungkinkan pemulihan sirkuit setelah masalah teratasi.

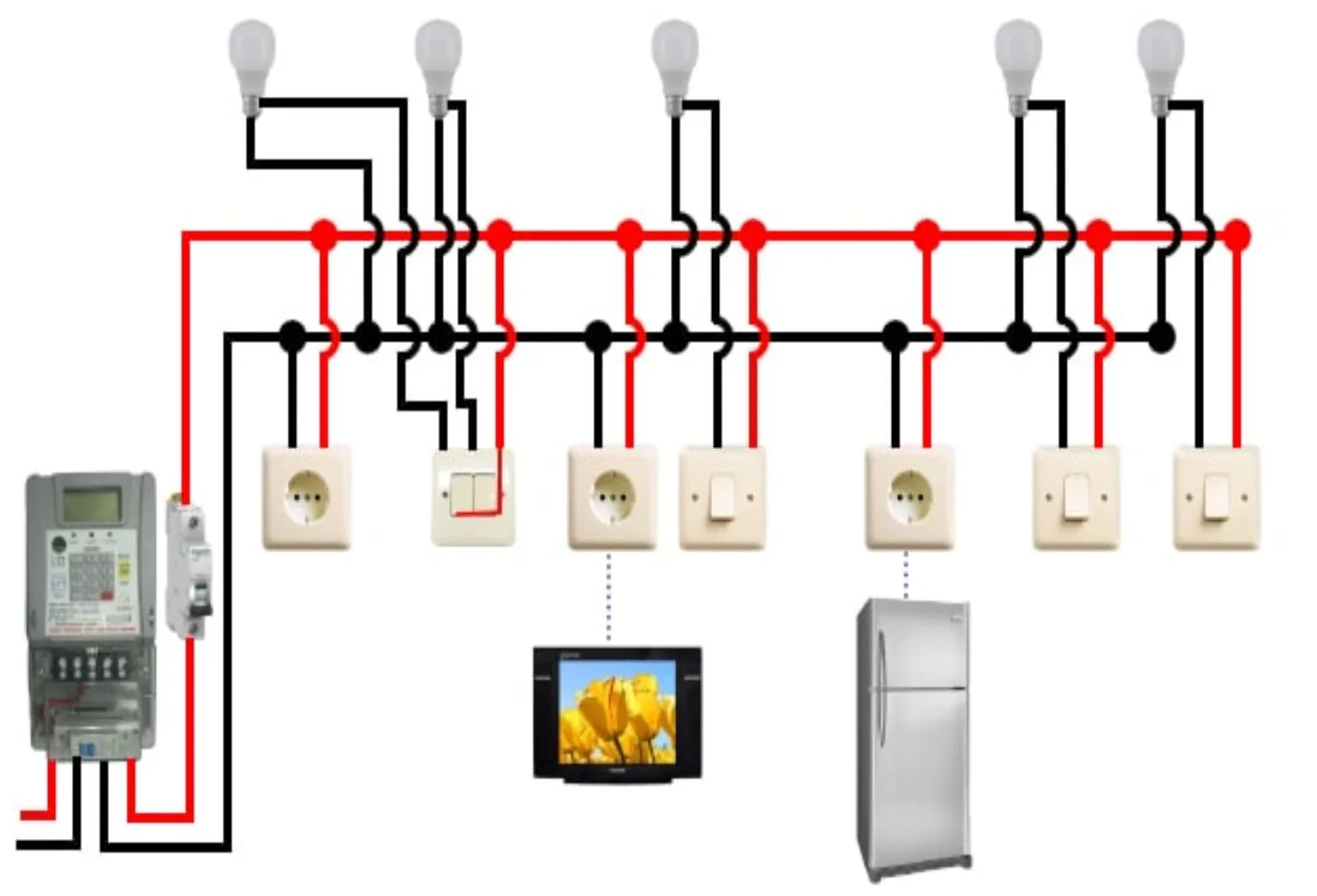

Cara Membuat Skema Pemasangan MCB Listrik Rumah
Pemasangan MCB dalam sistem listrik rumah harus dilakukan dengan hati-hati dan sesuai dengan standar keselamatan listrik. Berikut adalah langkah-langkah untuk membuat skema pemasangan MCB listrik rumah:
- Perencanaan: Identifikasi titik-titik penting dalam instalasi listrik rumah yang memerlukan perlindungan MCB. Ini termasuk titik-titik pemasangan peralatan listrik besar seperti kulkas, AC, dan oven.
- Penentuan Kapasitas: Tentukan kapasitas atau daya yang dibutuhkan oleh setiap sirkuit listrik. Pastikan MCB yang dipilih memiliki rating yang sesuai dengan kebutuhan daya pada setiap sirkuit.
- Penempatan MCB: Tentukan lokasi pemasangan MCB di dalam panel listrik. Pasang MCB sesuai dengan skema pemasangan yang telah direncanakan, dan pastikan semua koneksi terpasang dengan kuat dan benar.
- Pengujian: Setelah pemasangan selesai, lakukan pengujian untuk memastikan MCB berfungsi dengan baik. Uji dengan cara memutus dan mengalirkan aliran listrik untuk melihat apakah MCB merespons dengan benar.
Tips dalam Pemilihan MCB Listrik Rumah yang Tepat
- Perhatikan Kapasitas: Pilih MCB dengan kapasitas yang sesuai dengan kebutuhan daya pada setiap sirkuit. Jangan menggunakan MCB yang kapasitasnya terlalu rendah karena bisa menyebabkan pemutusan aliran listrik yang tidak diinginkan.
- Periksa Kualitas: Pastikan MCB yang dipilih memiliki kualitas yang baik dan telah memenuhi standar keselamatan listrik yang berlaku. Hindari memilih MCB yang murah namun berkualitas rendah karena bisa berisiko merusak instalasi listrik.
- Konsultasikan dengan Ahli: Jika Anda tidak yakin dalam memilih MCB yang tepat, konsultasikan dengan ahli listrik atau teknisi yang berpengalaman. Mereka dapat memberikan saran dan rekomendasi yang sesuai dengan kebutuhan instalasi listrik rumah Anda.
- Perhatikan Merek dan Garansi: Pilih MCB dari merek yang terpercaya dan memberikan garansi produk yang memadai. Hal ini akan memberikan jaminan keamanan dan kualitas produk yang Anda beli.
Kesimpulan
MCB merupakan komponen penting dalam sistem listrik rumah yang berfungsi untuk melindungi peralatan listrik dan instalasi dari bahaya korsleting dan overcurrent. Pemilihan dan pemasangan MCB yang tepat sangatlah penting untuk menjaga keselamatan dan kinerja sistem listrik rumah. Dengan memahami fungsi, prinsip kerja, serta cara pemilihan dan pemasangan MCB, Anda dapat menjaga keandalan dan keamanan instalasi listrik rumah Anda.
