Dalam dunia komputer, motherboard adalah inti dari sistem yang kompleks. Bagi kebanyakan pengguna, melihat jajaran kabel yang menghubungkan berbagai komponen ke motherboard bisa terlihat seperti teka-teki yang rumit. Namun, memahami susunan kabel ini sebenarnya adalah langkah awal yang penting untuk memahami bagaimana komputer beroperasi. Susunan kabel motherboard memainkan peran penting dalam menjamin semua komponen dapat berfungsi secara harmonis. Kabel-kabel ini menghubungkan prosesor, memori, kartu grafis, dan perangkat penyimpanan ke motherboard, yang bertindak sebagai pusat kontrol utama komputer. Ada berbagai jenis kabel yang biasanya terlihat di motherboard. Mulai dari kabel daya yang memberikan pasokan listrik hingga kabel data yang mengirim informasi antar komponen. Memasang kabel dengan benar tidak hanya menjamin kinerja yang optimal tetapi juga dapat memperpanjang umur komponen.
Dalam artikel ini, Elektronike.id akan menyelami lebih dalam tentang susunan kabel motherboard dan bagaimana memasangnya dengan benar, ini adalah pembahasan yang tak boleh dilewatkan. Anda akan diajak memahami setiap detail, mulai dari peran masing-masing kabel hingga tips praktis untuk penyusunan yang efektif. Jadi, mari kita selami bersama susunan kabel motherboard dan temukan kunci untuk membangun komputer yang handal dan efisien!
Mengenal Tentang Kabel Motherboard
Kabel motherboard adalah bagian vital dari komputer yang seringkali luput dari perhatian, tetapi sangat penting untuk kestabilan dan kinerja sistem. Kabel-kabel ini menghubungkan berbagai komponen dalam motherboard untuk saling berkomunikasi dan beroperasi secara efisien. Dalam artikel ini, kita akan mengulas lebih lanjut tentang fungsi, susunan, cara pemasangan, dan tips untuk mengelola kabel motherboard dengan efisien.
Fungsi Kabel Motherboard
Berikut adalah beberapa fungsi kunci kabel motherboard dalam sebuah komputer:
- Power Supply Connection: Kabel motherboard menghubungkan motherboard dengan power supply unit (PSU). Ini menyediakan listrik yang diperlukan untuk menjalankan motherboard dan komponen lainnya.
- Processor (CPU) Connection: Kabel ini menghubungkan CPU dengan motherboard. Ini adalah jalur komunikasi penting yang memungkinkan CPU berinteraksi dengan komponen lain di dalam sistem.
- Memory (RAM) Connection: Kabel memori (biasanya disebut DIMM) menghubungkan RAM dengan motherboard. RAM menyediakan tempat penyimpanan sementara untuk data yang sedang digunakan oleh CPU.
- Expansion Slots: Kabel PCIe (Peripheral Component Interconnect Express) menghubungkan kartu grafis, kartu suara, dan kartu ekspansi lainnya dengan motherboard. Ini memungkinkan penggunaan komponen tambahan untuk meningkatkan kemampuan komputer.
- Storage Devices: Kabel SATA (Serial ATA) menghubungkan hard drive dan SSD dengan motherboard. Ini memungkinkan transfer data antara motherboard dan perangkat penyimpanan.
- Front Panel Connections: Kabel ini menghubungkan tombol power, lampu LED, dan port USB/audio di bagian depan casing komputer dengan motherboard. Ini memungkinkan pengguna untuk mengakses dan mengontrol komputer dengan mudah.
- Cooling System: Kabel kipas CPU dan kipas kasus juga terhubung ke motherboard. Ini memungkinkan pengawasan dan pengaturan suhu sistem.
- BIOS and Firmware: Kabel CMOS (Complementary Metal-Oxide-Semiconductor) menghubungkan baterai CMOS dengan motherboard, yang memungkinkan penyimpanan pengaturan BIOS dan waktu sistem.
Selain fungsi utama ini, motherboard juga memiliki banyak jalur dan konektor lainnya yang membantu menghubungkan dan mengkoordinasikan semua komponen komputer. Penting untuk memahami peran kabel motherboard saat merakit atau memperbaiki komputer untuk memastikan kinerja yang optimal.
Susunan Kabel Motherboard
Susunan kabel motherboard yang tepat adalah kunci untuk mencegah masalah konektivitas dan kinerja komputer yang buruk. Setiap kabel harus terpasang dengan benar sesuai dengan desain motherboard dan kasus PC. Susunan kabel yang benar juga membantu menjaga tata letak yang rapi dan memudahkan perawatan atau peningkatan di masa depan. Berikut adalah beberapa kabel utama yang biasanya terdapat pada motherboard:
- Kabel Power Supply (PSU): Kabel ini menghubungkan power supply unit (PSU) dengan motherboard dan komponen lain seperti hard drive dan kartu grafis. Kabel ini menyediakan daya listrik yang dibutuhkan oleh semua komponen.
- Kabel SATA: Kabel SATA digunakan untuk menghubungkan perangkat penyimpanan seperti SSD dan HDD ke motherboard. Kabel ini memungkinkan transfer data yang cepat antara motherboard dan perangkat penyimpanan.
- Kabel Front Panel: Kabel ini menghubungkan tombol power, lampu LED, dan port audio yang terletak di bagian depan casing dengan motherboard. Ini memungkinkan kontrol langsung terhadap fungsi dasar komputer.
- Kabel Data: Kabel data seperti SATA dan IDE menghubungkan perangkat penyimpanan dan perangkat tambahan seperti DVD drive ke motherboard untuk mentransfer data.
- Kabel PCI-E: Kabel ini digunakan untuk menghubungkan kartu grafis dan kartu ekspansi lainnya ke motherboard. Ini memungkinkan komunikasi yang cepat antara kartu dan motherboard.
Cara Memasang Kabel Motherboard
Berikut adalah langkah-langkah umum untuk memasang kabel pada motherboard:
- Persiapan: Pastikan komputer dalam keadaan mati dan sumber daya listrik terputus. Siapkan juga peralatan seperti obeng dan kabel yang diperlukan.
- Identifikasi Kabel: Kenali kabel-kabel yang perlu dipasang ke motherboard. Kabel-kabel ini umumnya termasuk kabel daya (power), kabel data (SATA), kabel pengaturan (front panel), dan kabel pendingin (fan).
- Pasang Processor dan Pendingin: Jika belum dilakukan, pasang processor ke socket yang sesuai di motherboard. Kemudian, pasang pendingin prosesor untuk menjaga suhu prosesor tetap dingin.
- Pasang RAM: Masukkan modul RAM ke slot RAM yang tersedia di motherboard. Pastikan RAM terpasang dengan baik dan kencang.
- Pasang Power Supply (PSU): Sambungkan kabel daya (power supply) dari PSU ke motherboard. Biasanya terdapat dua kabel yang perlu dihubungkan: kabel utama 24-pin dan kabel 4-pin/8-pin CPU power.
- Pasang Kabel SATA: Sambungkan kabel SATA dari motherboard ke perangkat penyimpanan seperti SSD atau hard drive. Jika menggunakan kabel SATA untuk DVD drive atau Blu-ray, hubungkan juga ke port SATA yang sesuai.

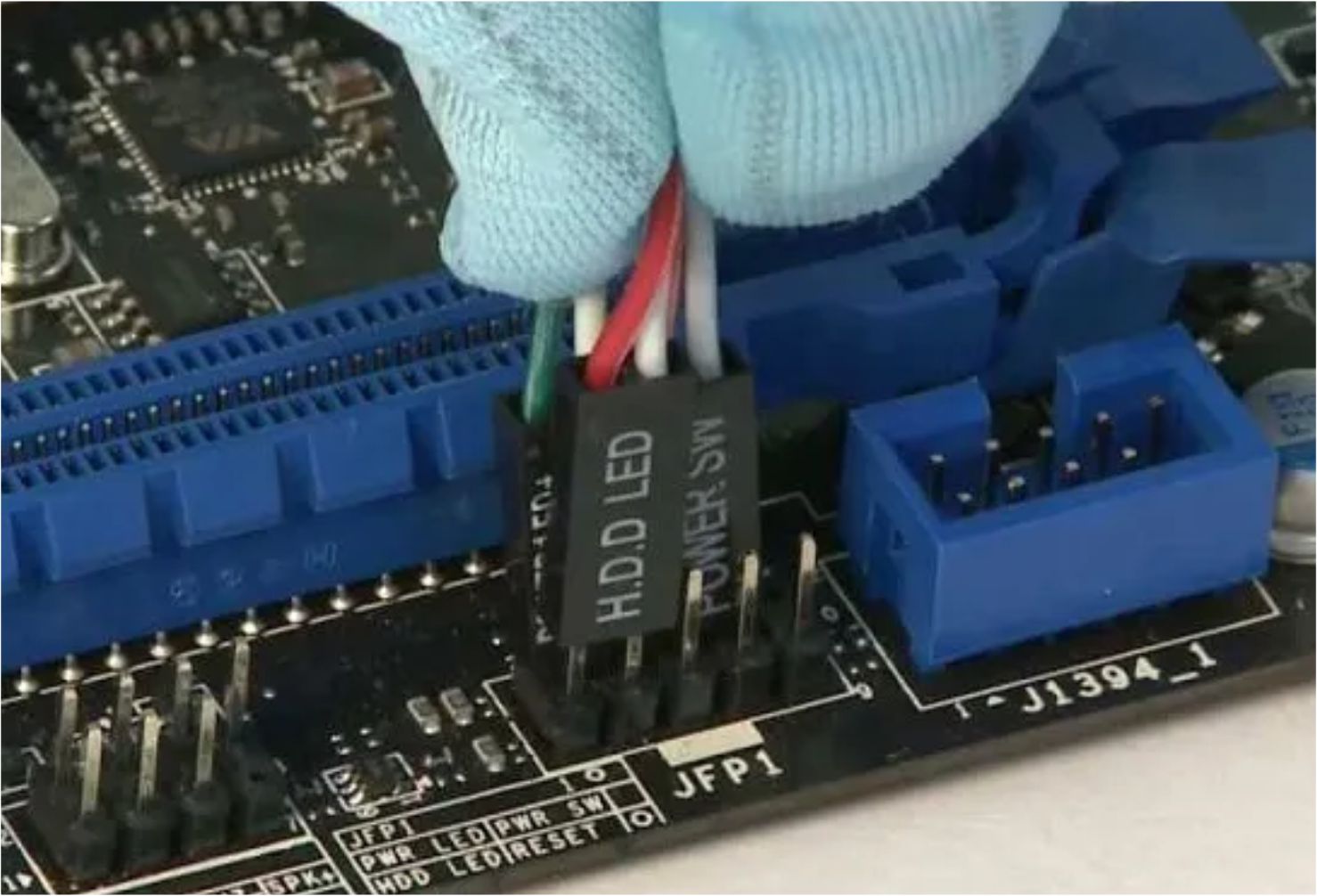

- Pasang Kabel Front Panel: Hubungkan kabel dari tombol power, lampu LED, USB, dan audio panel depan casing ke header yang sesuai di motherboard. Biasanya, ini terletak di bagian depan atau bawah motherboard.
- Pasang Kartu Grafis: Jika menggunakan kartu grafis eksternal, pasang kartu ini ke slot PCI-Express di motherboard dan pastikan dikunci dengan baik.
- Pasang Kabel Fan: Sambungkan kabel kipas pendingin (fan) dari casing ke header kipas di motherboard untuk memastikan kipas-kipas berfungsi.
- Periksa Koneksi: Pastikan semua koneksi kabel telah terpasang dengan benar dan kencang. Periksa juga kembali setiap langkah pemasangan.
- Uji Coba: Setelah semua kabel terpasang, nyalakan komputer dan periksa apakah semuanya berfungsi dengan baik. Pastikan juga untuk memeriksa kembali apakah suhu dan kipas bekerja secara optimal.
Jika ada masalah atau perlu bantuan tambahan, jangan ragu untuk bertanya atau mendapatkan bantuan dari sumber yang lebih berpengalaman.
Tips untuk Mengelola Susunan Kabel Motherboard dengan Efisien
Untuk menjaga tata letak kabel yang rapi dan efisien, ikuti tips berikut:
- Gunakan Kabel yang Tepat: Pastikan Anda menggunakan kabel yang sesuai dengan kebutuhan dan spesifikasi motherboard Anda.
- Klaim Ruang: Manfaatkan ruang kabel yang tersedia di casing untuk mengelola kabel-kabel dengan rapi.
- Kumpulkan Kabel yang Berlebih: Jika terlalu banyak kabel, gunakan tali kabel atau pengikat kabel untuk mengelompokkan kabel-kabel kecil menjadi satu.
- Pahami Routing Kabel: Pelajari jalur optimal untuk kabel-kabel agar tidak mengganggu aliran udara dalam casing.
- Perawatan Berkala: Lakukan pemeriksaan dan perawatan berkala untuk memastikan semua kabel tetap dalam kondisi baik dan tidak mengalami kerusakan.
Kesimpulan
Kabel motherboard adalah komponen yang krusial dalam sistem komputer modern. Susunan kabel yang baik akan memastikan stabilitas, kinerja optimal, dan kemudahan perawatan komputer Anda. Dengan memahami fungsi, susunan, cara pemasangan, dan tips pengelolaan kabel motherboard, Anda dapat meningkatkan efisiensi sistem dan mencegah masalah teknis yang tidak diinginkan. Selalu perhatikan kabel-kabel ini ketika merakit atau merawat komputer Anda untuk mendapatkan pengalaman penggunaan yang lebih baik.
