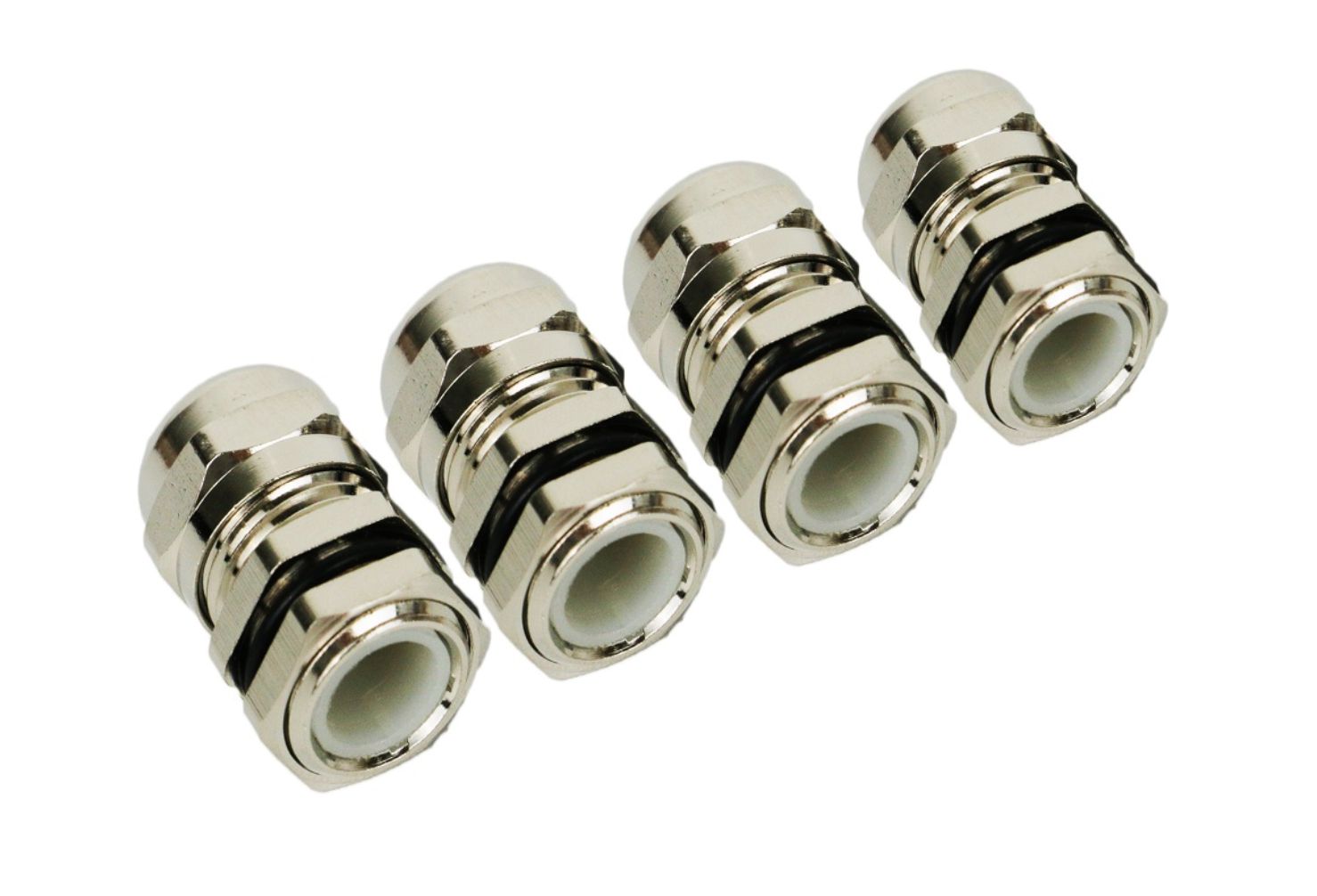

Ukuran Gland Kabel, Berikut Fungsinya

Ukuran gland kabel seringkali menjadi aspek yang terlupakan namun sangat penting dalam instalasi kabel. Gland kabel adalah perlengkapan vital yang digunakan untuk melindungi kabel dari kerusakan mekanis dan masuknya elemen-elemen eksternal yang dapat membahayakan. Ukuran yang tepat dari gland kabel sangat penting untuk memastikan kabel terpasang dengan aman dan efisien. Memilih ukuran yang salah bisa berakibat fatal. Ukuran yang terlalu besar dapat menyebabkan kebocoran, sementara ukuran yang terlalu kecil bisa merusak isolasi kabel. Oleh karena itu, pemahaman yang baik tentang ukuran gland kabel menjadi kunci dalam memastikan keandalan sistem kabel Anda.

Dalam artikel ini, Elektronike.id akan menjelajahi lebih lanjut tentang pentingnya memilih ukuran yang tepat untuk gland kabel Anda. Kita akan membahas faktor-faktor yang perlu dipertimbangkan, seperti jenis kabel yang digunakan, lingkungan di mana kabel tersebut akan dipasang, dan kebutuhan spesifik aplikasi Anda. Jangan lewatkan kesempatan untuk mengetahui lebih lanjut tentang pentingnya ukuran gland kabel dalam menjaga integritas sistem kabel Anda. Ikuti terus artikel ini untuk mendapatkan wawasan yang lebih dalam!

Sekilas tentang Ukuran Gland Kabel

Ukuran gland kabel adalah salah satu faktor penting dalam instalasi kabel untuk memastikan keamanan dan kehandalan sistem listrik atau telekomunikasi. Gland kabel berfungsi sebagai penyegelan dan perlindungan terhadap ujung kabel yang masuk ke dalam kotak junction atau panel kontrol. Ukuran gland kabel harus dipilih dengan cermat agar sesuai dengan jenis dan diameter kabel yang digunakan. Pemilihan yang tepat akan membantu mencegah masalah seperti kebocoran atau kerusakan pada kabel akibat tekanan atau gesekan.

Jenis Gland Kabel yang Digunakan

Berikut adalah beberapa jenis gland kabel yang sering digunakan:

1. Gland Kabel Berbaut (Cable Gland dengan Locknut): Gland ini merupakan tipe paling umum. Mereka terdiri dari bagian berbaut yang digunakan untuk mengamankan kabel ke kotak atau perangkat lainnya. Gland ini memungkinkan untuk menyesuaikan tekanan pada kabel dan memungkinkan akses kembali ke bagian dalam kotak atau perangkat.
2. Gland Kabel Pres (Compression Cable Gland): Gland ini bekerja dengan cara mendorong kabel melalui segel karet atau plastik yang kompres saat bagian luar gland dipasang. Ini membentuk segel yang rapat dan melindungi kabel dari elemen lingkungan luar.
3. Gland Kabel Eksorasi (Exd/EExd Explosion Proof Cable Gland): Gland ini dirancang untuk lingkungan yang berpotensi berbahaya seperti area yang mudah terbakar atau meledak. Mereka memastikan bahwa jika terjadi lonjakan atau api, itu tidak akan menyebar ke area luar yang aman.
4. Gland Kabel Untuk Kabel Fleksibel (Flexible Cable Gland): Gland ini dirancang untuk digunakan dengan kabel fleksibel di mana gerakan atau getaran mungkin terjadi. Mereka membantu mengurangi tekanan pada koneksi kabel, menjaga agar kabel tetap aman.
5. Gland Kabel Tahan Air (Waterproof Cable Gland): Gland ini didesain khusus untuk mencegah air masuk ke dalam perangkat atau kotak melalui kabel. Mereka memiliki segel karet atau plastik yang rapat untuk melindungi kabel dari kelembaban.
6. Gland Kabel Kecil (Miniature Cable Gland): Digunakan untuk kabel yang lebih kecil atau di mana ruang terbatas tersedia. Gland ini memungkinkan pemasangan kabel dengan aman dan efisien.

Pemilihan gland kabel tergantung pada banyak faktor, termasuk lingkungan di mana kabel tersebut akan diinstal, jenis kabel yang digunakan, ukuran kabel, serta persyaratan spesifik untuk keamanan dan proteksi. Pastikan untuk memilih gland kabel yang sesuai dengan kebutuhan teknis dan keamanan proyek instalasi kabel Anda.

Fungsi Gland Kabel

Gland kabel memiliki beberapa fungsi penting dalam sistem instalasi kabel. Berikut adalah beberapa fungsi utama dari gland kabel:

1. Proteksi Terhadap Debu dan Partikel: Gland kabel membentuk segel yang rapat di sekitar kabel, mencegah debu, serpihan, atau partikel lainnya masuk ke dalam perangkat atau kotak yang terhubung dengan kabel. Ini membantu mencegah kerusakan atau gangguan pada perangkat elektronik atau sistem kabel.
2. Perlindungan Terhadap Kelembaban dan Air: Gland kabel juga melindungi kabel dari kelembaban atau air. Dengan membentuk segel yang rapat di sekitar kabel, mereka mencegah air masuk ke dalam perangkat atau kotak yang dapat menyebabkan korosi atau kerusakan listrik.
3. Pencegahan Terhadap Tegangan Mekanis: Gland kabel membantu melindungi sambungan kabel dari tegangan mekanis atau tarikan yang dapat merusak koneksi atau komponen kabel. Mereka memastikan kabel tetap aman dan stabil, bahkan jika terjadi gerakan atau tarikan pada kabel.
4. Mencegah Terjadinya Kegagalan Sistem: Dengan melindungi kabel dari elemen lingkungan seperti debu, kelembaban, atau tegangan mekanis, gland kabel membantu mencegah kegagalan sistem secara keseluruhan. Mereka memastikan bahwa koneksi kabel tetap kokoh dan stabil selama penggunaan normal.
5. Memastikan Kepatuhan Terhadap Standar Keamanan: Gland kabel didesain untuk memenuhi standar keamanan tertentu tergantung pada lingkungan di mana kabel tersebut digunakan. Misalnya, ada gland kabel khusus yang dirancang untuk digunakan di lingkungan berbahaya yang dapat menimbulkan risiko kebakaran atau ledakan. Memilih gland kabel yang sesuai memastikan kepatuhan terhadap standar keamanan yang relevan.
6. Mengamankan Kabel Dengan Aman: Selain fungsi proteksi, gland kabel juga membantu dalam mengamankan kabel dengan aman ke perangkat atau kotak yang sesuai. Mereka memberikan koneksi yang kuat dan tahan lama antara kabel dan perangkat atau kotak tersebut.

Pemilihan dan pemasangan gland kabel yang tepat sangat penting untuk memastikan kehandalan dan keamanan sistem kabel secara keseluruhan. Gland kabel yang baik akan membantu memperpanjang umur pakai kabel dan perangkat elektronik, serta mengurangi risiko gangguan atau kerusakan pada instalasi kabel.

Ukuran Gland Kabel

Berikut adalah beberapa contoh ukuran yang umum digunakan dalam industri:

1. M20: Ukuran ini mengacu pada ukuran benang (thread) pada gland kabel, yang memiliki diameter sekitar 20 milimeter. Gland dengan ukuran M20 biasanya cocok untuk kabel dengan diameter sekitar 6 hingga 12 milimeter.
2. M25: Ini adalah ukuran yang sedikit lebih besar dari M20, dengan diameter benang sekitar 25 milimeter. Gland dengan ukuran M25 cocok untuk kabel dengan diameter sekitar 10 hingga 16 milimeter.
3. M32: Gland dengan ukuran M32 memiliki diameter benang sekitar 32 milimeter. Ukuran ini cocok untuk kabel dengan diameter sekitar 16 hingga 21 milimeter.
4. M40: Gland dengan ukuran M40 memiliki diameter benang sekitar 40 milimeter. Ukuran ini cocok untuk kabel dengan diameter sekitar 20 hingga 26 milimeter.
5. M50: Ini adalah ukuran yang lebih besar, dengan diameter benang sekitar 50 milimeter. Gland dengan ukuran M50 biasanya cocok untuk kabel dengan diameter sekitar 32 hingga 38 milimeter.

Selain ukuran standar seperti yang disebutkan di atas, terkadang ada juga gland kabel khusus dengan ukuran yang lebih besar atau lebih kecil, tergantung pada kebutuhan aplikasi tertentu. Penting untuk memilih ukuran gland kabel yang sesuai dengan diameter kabel yang akan dihubungkan, serta memastikan bahwa gland tersebut sesuai dengan standar dan spesifikasi yang berlaku dalam industri atau lingkungan instalasi yang bersangkutan.

Tips untuk Memahami Ukuran Gland Kabel dengan Efisien

1. Ukur Diameter Kabel: Langkah pertama adalah mengukur diameter kabel dengan tepat menggunakan penggaris atau alat pengukur khusus.
2. Periksa Spesifikasi Gland: Setiap jenis gland kabel memiliki spesifikasi ukuran yang berbeda. Pastikan untuk memeriksa petunjuk penggunaan atau datasheet untuk gland kabel yang akan dipasang.
3. Konsultasi dengan Profesional: Jika merasa ragu, selalu lebih baik untuk berkonsultasi dengan teknisi atau profesional listrik yang berpengalaman. Mereka dapat memberikan saran terbaik berdasarkan situasi spesifik.
4. Pilih Material yang Tepat: Selain ukuran, pilihlah gland kabel yang terbuat dari bahan yang sesuai dengan lingkungan instalasi kabel (misalnya, tahan air, tahan korosi).
5. Perhatikan Lingkungan Instalasi: Pastikan untuk memperhitungkan faktor lingkungan seperti suhu, kelembapan, dan risiko lain yang dapat mempengaruhi performa gland kabel.

Kesimpulan

Ukuran gland kabel adalah aspek penting dalam instalasi kabel untuk memastikan keamanan dan fungsionalitas sistem secara keseluruhan. Pemilihan gland kabel yang tepat, termasuk ukuran yang sesuai, akan membantu mencegah masalah potensial seperti kebocoran atau kerusakan kabel. Selalu pastikan untuk memahami persyaratan kabel yang akan diinstal dan pilihlah gland kabel yang sesuai dengan spesifikasi tersebut. Dengan demikian, Anda dapat meningkatkan efisiensi dan kehandalan sistem kabel yang dipasang.
