Warna Kabel CDI Beat Karbu, Berikut Fungsinya

Sebagian besar pemilik sepeda motor Honda Beat Karbu pasti pernah bertanya-tanya tentang misteri di balik warna kabel CDI mereka. Meskipun tampak seperti detail kecil, pemahaman tentang warna kabel CDI beat karbu bisa menjadi pengetahuan yang berharga untuk menjaga kinerja sepeda motor Anda tetap optimal. CDI, atau Capacitor Discharge Ignition, merupakan salah satu komponen kunci dalam sistem pengapian sepeda motor. Warna kabel pada CDI sering kali bervariasi antara model dan tahun pembuatan. Pemahaman tentang warna kabel ini dapat membantu Anda dalam perawatan, pemecahan masalah, atau bahkan modifikasi sepeda motor Anda.

Tidak jarang, pemilik sepeda motor terjebak dalam kebimbangan saat harus mengganti atau memperbaiki kabel CDI. Namun, dengan pemahaman yang tepat tentang warna kabel ini, Anda dapat menghindari kebingungan dan melakukan tindakan yang sesuai. Mari kita jelajahi lebih dalam! Dalam artikel selanjutnya, Elektronike.id akan membahas secara rinci arti dari masing-masing warna kabel CDI Beat Karbu, serta bagaimana pemahaman ini dapat memberikan manfaat besar bagi Anda sebagai pemilik sepeda motor. Jangan lewatkan kesempatan untuk menambah pengetahuan Anda dan memastikan kinerja sepeda motor Anda tetap prima. Segera ikuti pembahasan selengkapnya dan temukan jawabannya bersama kami!

Sekilas tentang Warna Kabel CDI Beat Karbu

Dalam dunia otomotif, setiap komponen memiliki peran penting untuk memastikan kendaraan berfungsi dengan baik. Salah satu komponen yang sangat vital adalah CDI (Capacitor Discharge Ignition) pada motor Honda Beat Karburator. CDI ini mengatur sistem pengapian pada motor, yang mana merupakan salah satu faktor utama dalam kinerja mesin. Namun, ada satu hal yang sering kali diabaikan oleh para pemilik motor, yaitu warna kabel pada CDI. Warna kabel ini sebenarnya memiliki peran yang sangat penting dan perlu diperhatikan dengan seksama.

Fungsi CDI Beat Karbu

Berikut adalah beberapa fungsi utama dari CDI pada Honda Beat Karbu:

1. Pengaturan Pengapian: Salah satu fungsi utama CDI adalah mengatur waktu pengapian mesin. CDI menentukan momen yang tepat untuk melepaskan loncatan api di busi sesuai dengan putaran mesin dan beban yang diterapkan. Ini penting untuk memastikan pembakaran campuran bahan bakar dan udara terjadi pada waktu yang tepat selama siklus pembakaran mesin.
2. Peningkatan Tegangan: CDI meningkatkan tegangan listrik dari sumber daya (biasanya aki) menjadi tegangan yang cukup tinggi untuk menyebabkan loncatan api yang kuat di busi. Loncatan api ini diperlukan untuk memulai pembakaran campuran bahan bakar dan udara di dalam ruang bakar.
3. Konversi Arus: CDI juga berfungsi untuk mengubah arus bolak-balik (AC) yang dihasilkan oleh magneto atau stator menjadi arus searah (DC). Arus searah diperlukan untuk operasi yang stabil dan konsisten dari sistem pengapian.
4. Penyimpanan dan Pembebasan Energi: CDI menyimpan energi listrik dalam kapasitor dan melepaskannya secara tiba-tiba pada waktu yang tepat. Proses ini memastikan bahwa loncatan api yang dihasilkan memiliki kekuatan yang cukup untuk memicu pembakaran campuran bahan bakar dan udara.
5. Kontrol Eksitasi Coil Pengapian: CDI juga bertanggung jawab untuk mengontrol eksitasi atau pengisian pada coil pengapian. Hal ini memastikan bahwa coil pengapian siap untuk menghasilkan loncatan api yang kuat setiap kali diperlukan.

Secara keseluruhan, CDI pada Honda Beat Karbu memiliki peran yang sangat penting dalam menjaga kinerja mesin yang baik dengan mengatur pengapian yang tepat dan menyediakan loncatan api yang kuat untuk pembakaran campuran bahan bakar dan udara.

Cara Kerja CDI Beat Karbu

Berikut adalah cara kerja CDI pada Honda Beat Karbu:

1. Penghasil Energi: Pada Beat Karbu, CDI biasanya menggunakan magneto sebagai penghasil energi. Magneto adalah generator listrik yang digerakkan oleh putaran mesin. Saat mesin berputar, magneto menghasilkan arus listrik yang nantinya akan digunakan oleh CDI.
2. Penyimpanan Energi: Arus listrik yang dihasilkan oleh magneto dialirkan ke kapasitor (capacitor) dalam CDI. Kapasitor ini berfungsi untuk menyimpan energi listrik dalam bentuk muatan listrik.
3. Pemicu: Pada waktu yang tepat, sinyal dari pengaturan pengapian (biasanya sensor posisi engkol atau sensor putaran mesin) memicu pelepasan muatan dari kapasitor secara cepat. Pemicu ini memungkinkan energi yang disimpan dalam kapasitor dilepaskan dalam waktu yang sangat singkat.
4. Transformasi: Energi yang dilepaskan dari kapasitor diarahkan melalui transformator. Transformator ini meningkatkan tegangan listrik secara tiba-tiba dan menghasilkan loncatan api yang kuat pada busi.
5. Pengapian Busi: Loncatan api yang dihasilkan oleh CDI memicu pembakaran campuran bahan bakar dan udara di dalam ruang bakar mesin. Proses ini menghasilkan tenaga yang mendorong piston untuk bergerak dan menggerakkan roda.

Cara kerja CDI pada Beat Karbu didasarkan pada prinsip pengapian berdasarkan waktu dan putaran mesin. Sinyal dari sensor posisi engkol atau sensor putaran mesin mengatur waktu pelepasan energi dari kapasitor, sehingga loncatan api yang dihasilkan terjadi pada waktu yang tepat sesuai dengan putaran mesin dan kebutuhan tenaga.

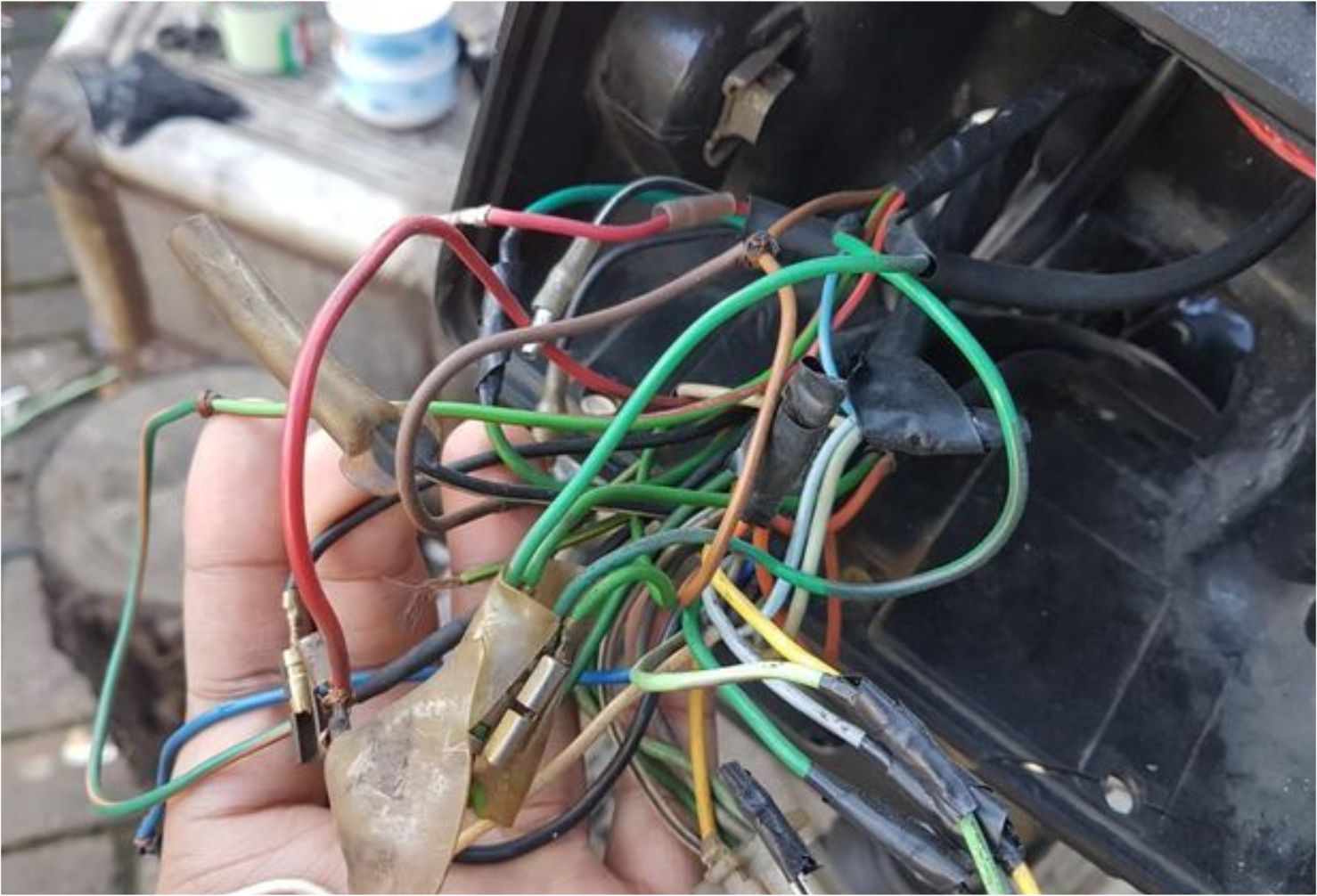

Warna Kabel CDI Beat Karbu

Warna kabel pada CDI Beat Karbu bisa bervariasi tergantung pada tahun pembuatan dan model spesifikasinya. Namun, secara umum, berikut adalah standar warna kabel yang umumnya ditemui pada CDI sepeda motor Honda Beat Karbu:

1. Kabel Hitam: Biasanya merupakan kabel ground (tanah) yang terhubung dengan rangka atau blok mesin untuk mengalirkan arus listrik yang tidak terpakai.
2. Kabel Merah: Kabel positif (+) atau kabel daya utama yang mengalirkan arus listrik dari sumber daya (biasanya aki) ke CDI.
3. Kabel Hijau: Kabel pengapian yang terhubung dengan coil pengapian. Kabel ini mengirimkan sinyal listrik ke coil pengapian untuk menghasilkan loncatan api di busi.
4. Kabel Putih: Kabel stator yang terhubung dengan magneto atau generator listrik. Kabel ini mengalirkan arus AC (arus bolak-balik) dari magneto ke CDI untuk diubah menjadi arus DC (arus searah) dan digunakan untuk pengapian.
5. Kabel Biru: Kabel penghubung untuk sistem lampu pada sepeda motor. Biasanya digunakan untuk lampu utama.
6. Kabel Kuning: Kabel penghubung untuk sistem lampu pada sepeda motor. Biasanya digunakan untuk lampu sein atau lampu rem.

Perlu diingat bahwa ada kemungkinan variasi dalam warna kabel tergantung pada versi atau modifikasi tertentu dari sepeda motor Honda Beat Karbu. Jika kamu perlu melakukan perbaikan atau mengganti CDI, sangat disarankan untuk menggunakan diagram kelistrikan yang sesuai dengan model dan tahun pembuatan spesifik sepeda motor kamu. Selalu pastikan untuk mengacu pada panduan teknis resmi atau konsultasikan dengan mekanik yang berpengalaman jika ada kebingungan.

Tips Merakit Kabel CDI Beat Karbu dengan Praktis

Merakit kembali kabel CDI Beat Karbu bisa menjadi tugas yang menantang bagi beberapa orang, terutama bagi mereka yang tidak memiliki pengalaman dalam hal ini. Namun, dengan beberapa tips berikut, Anda dapat melakukannya dengan lebih mudah dan efisien:

1. Pelajari Diagram Kabel: Sebelum memulai merakit kembali kabel CDI, pastikan Anda memahami diagram kabel secara menyeluruh. Ini akan membantu Anda mengidentifikasi kabel mana yang harus terhubung ke tempatnya masing-masing.
2. Gunakan Alat yang Sesuai: Pastikan Anda memiliki alat yang tepat untuk pekerjaan ini, seperti tang kabel, klem kabel, dan soldering iron. Penggunaan alat yang tepat akan memudahkan Anda dalam merakit kembali kabel CDI.
3. Perhatikan Warna Kabel: Selalu perhatikan warna kabel saat merakit kembali CDI. Pastikan setiap kabel terhubung ke terminal yang benar sesuai dengan warnanya.
4. Solder dengan Baik: Jika Anda menggunakan soldering iron untuk menghubungkan kembali kabel, pastikan Anda melakukan soldering dengan baik dan rapi. Koneksi yang kuat dan kokoh akan memastikan kabel tidak mudah terlepas.
5. Uji Coba: Setelah merakit kembali kabel CDI, selalu lakukan uji coba untuk memastikan semuanya berfungsi dengan baik sebelum memasang kembali CDI ke dalam motor.

Dengan mengikuti tips-tips di atas, Anda dapat merakit kembali kabel CDI Beat Karbu dengan lebih mudah dan praktis, tanpa harus khawatir tentang masalah koneksi atau pengaturan yang salah.

Kesimpulan

Warna kabel CDI Beat Karbu merupakan hal yang penting untuk diperhatikan saat melakukan perawatan atau perbaikan pada motor. Setiap warna kabel memiliki peran dan fungsi tertentu yang harus dipahami dengan baik. Dengan memahami fungsi CDI, cara kerjanya, dan pentingnya warna kabel, serta dengan mengikuti tips merakit kembali kabel CDI dengan praktis, Anda dapat memastikan motor Beat Karbu Anda berjalan dengan lancar dan efisien. Jangan ragu untuk meminta bantuan dari mekanik yang berpengalaman jika Anda mengalami kesulitan dalam merakit kembali kabel CDI.
