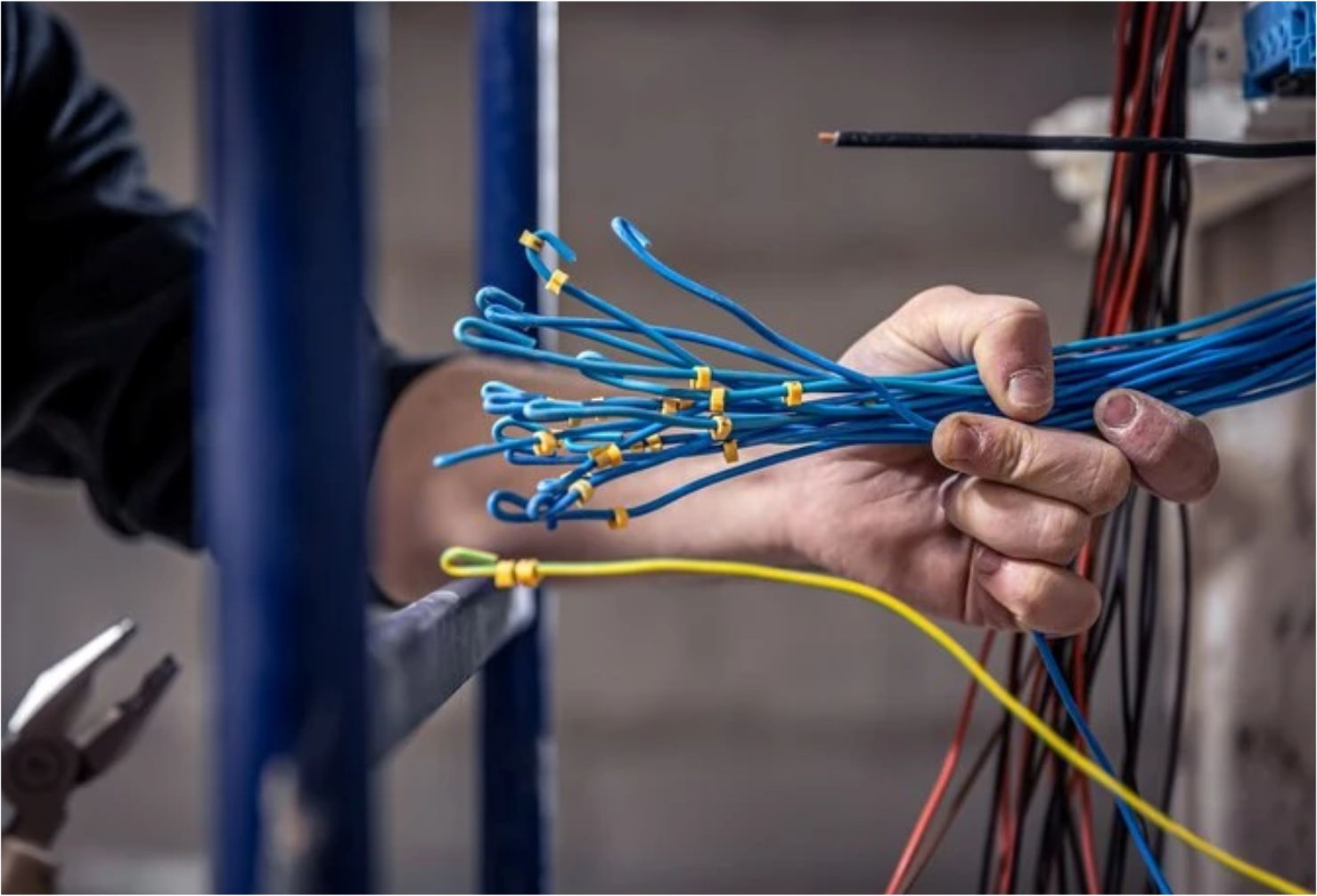

Kenali Warna Kabel Instalasi Listrik

Seringkali kita melihatnya tanpa memperhatikan, namun warna-warna kabel instalasi listrik sebenarnya memiliki makna yang mendalam. Dibalik setiap warna tersimpan informasi penting yang memandu para profesional dalam mengatur dan memasang sistem listrik dengan aman dan efisien. Misalnya, kabel berwarna hitam sering digunakan sebagai penanda untuk kabel fase, sementara merah menandakan adanya kabel yang berasal dari sumber listrik yang terhubung secara langsung. Warna-warna lain seperti biru, hijau-kuning, dan putih juga memiliki makna dan fungsinya masing-masing dalam sistem listrik.

Namun, tidak semua negara menggunakan standar warna yang sama. Sebagian besar negara telah mengadopsi standar internasional, namun ada juga yang masih menggunakan standar lokal. Pemahaman akan perbedaan ini sangat penting bagi para teknisi listrik yang bekerja di lingkungan internasional. Dalam artikel ini, Elektronike.id akan menjelajahi lebih dalam tentang makna di balik warna warna kabel instalasi listrik dan pentingnya pemahaman akan standar yang berlaku. Mari kita bersama-sama memahami betapa esensialnya pengetahuan ini dalam memastikan sistem listrik yang aman dan efektif. Simak terus untuk mendapatkan wawasan yang lebih mendalam tentang dunia yang seringkali terabaikan ini.

Mengenal Warna Kabel Instalasi Listrik

Ketika berurusan dengan instalasi listrik, salah satu hal yang penting untuk dipahami adalah warna kabel instalasi listrik. Warna-warna ini tidak hanya sekadar tampilan visual, tetapi memiliki makna dan fungsi tertentu dalam penggunaannya. Mengenal warna kabel instalasi listrik merupakan langkah awal yang penting dalam memahami sistem listrik secara keseluruhan.

Kabel instalasi listrik biasanya memiliki berbagai warna yang digunakan untuk tujuan yang berbeda-beda. Warna-warna ini tidak ditentukan secara sembarangan, melainkan telah diatur sesuai dengan standar internasional untuk menjaga keselamatan dan keamanan penggunaan listrik.

Ketika Anda melihat kabel instalasi listrik, Anda akan menemukan berbagai warna seperti hitam, merah, biru, hijau-kuning, dan lain-lain. Setiap warna memiliki peran dan makna tertentu, yang akan kita bahas lebih lanjut pada subheading berikutnya.

Jenis Kabel Instalasi Listrik

Berikut adalah beberapa di antaranya:

1. Kabel Listrik Berinsulasi PVC (Polyvinyl Chloride): Ini adalah jenis kabel yang paling umum digunakan untuk instalasi rumah tangga dan aplikasi ringan. PVC adalah bahan isolasi yang umum digunakan karena murah, fleksibel, dan mudah dipasang.
2. Kabel Listrik Berinsulasi XLPE (Cross-Linked Polyethylene): Kabel ini memiliki insulasi yang lebih tahan terhadap panas dan dingin dibandingkan PVC, sehingga sering digunakan untuk instalasi di luar ruangan, di bawah tanah, atau dalam lingkungan industri yang keras.
3. Kabel Listrik Berinsulasi Karet: Kabel berinsulasi karet biasanya digunakan di lingkungan yang membutuhkan ketahanan terhadap panas, minyak, dan bahan kimia. Mereka sering digunakan di industri berat seperti pertambangan dan manufaktur.
4. Kabel Listrik Tegangan Menengah dan Tinggi: Kabel ini digunakan untuk mentransmisikan listrik dengan tegangan yang lebih tinggi, seperti yang digunakan dalam jaringan distribusi listrik kota atau industri.
5. Kabel Serat Optik: Ini adalah jenis kabel yang terbuat dari serat optik yang digunakan untuk mentransmisikan data dalam bentuk cahaya. Mereka biasanya digunakan untuk jaringan telekomunikasi dan komunikasi data jarak jauh.
6. Kabel Koaksial: Kabel ini terdiri dari inti tembaga yang dikelilingi oleh lapisan isolasi dan konduktor luar. Mereka umumnya digunakan untuk mentransmisikan sinyal radio atau televisi, serta dalam jaringan komputer.
7. Kabel LAN (Local Area Network): Kabel ini digunakan untuk menghubungkan perangkat dalam jaringan lokal, seperti komputer dalam sebuah kantor atau rumah.

Setiap jenis kabel memiliki kegunaan dan aplikasi yang berbeda tergantung pada lingkungan, tegangan listrik yang diharapkan, dan kebutuhan spesifik lainnya.

Fungsi Kabel Instalasi Listrik

Kabel instalasi listrik memiliki beberapa fungsi utama dalam suatu instalasi listrik:

1. Menghantarkan Listrik: Fungsi utama kabel instalasi listrik adalah menghantarkan listrik dari sumber daya ke peralatan atau beban listrik. Ini memungkinkan aliran listrik dari titik sumber, seperti panel listrik atau transformator, ke tempat-tempat di mana listrik dibutuhkan, seperti lampu, stopkontak, mesin, dan peralatan lainnya.
2. Menyediakan Perlindungan: Kabel instalasi listrik dilengkapi dengan lapisan isolasi yang berfungsi untuk melindungi pengguna dari kontak langsung dengan kawat listrik yang bermuatan. Isolasi ini juga melindungi kabel dari kerusakan fisik dan lingkungan eksternal yang bisa merusaknya.
3. Menyediakan Pengamanan Terhadap Kejutan Listrik: Kabel instalasi listrik yang baik membantu menyediakan pengamanan terhadap kejutan listrik yang bisa terjadi akibat hubungan pendek atau arus yang berlebihan. Dengan isolasi yang baik, risiko kejutan listrik dapat dikurangi.
4. Mengatur Arus Listrik: Kabel instalasi listrik juga berfungsi sebagai pengatur arus listrik. Kapasitas arus yang bisa dihantarkan oleh sebuah kabel tergantung pada ukuran kabel, jenis material konduktor, dan kemampuan isolasi.
5. Mendukung Kinerja Sistem Listrik: Kabel instalasi listrik yang tepat dan berkualitas membantu mendukung kinerja keseluruhan sistem listrik. Mereka memastikan aliran listrik yang lancar dan stabil, mengurangi risiko kegagalan sistem, dan memastikan keamanan dan keandalan instalasi listrik.

Dengan demikian, kabel instalasi listrik tidak hanya berfungsi sebagai penghantar listrik, tetapi juga memainkan peran penting dalam melindungi pengguna, mengatur arus listrik, dan mendukung kinerja keseluruhan sistem listrik.

Cara Kerja Kabel Instalasi Listrik

Berikut adalah langkah-langkah utama dalam cara kerja kabel instalasi listrik:

1. Penghantaran Listrik: Ketika listrik dialirkan ke kabel instalasi listrik dari sumber daya, seperti panel listrik, energi listrik tersebut mengalir melalui konduktor dalam kabel. Konduktor ini biasanya terbuat dari bahan yang memiliki konduktivitas listrik tinggi, seperti tembaga atau aluminium. Elektron-elektron dalam bahan konduktor ini bergerak bebas, membawa muatan listrik dari satu titik ke titik lainnya.
2. Isolasi: Kabel instalasi listrik dilapisi dengan bahan isolasi, seperti PVC atau XLPE, yang mencegah kontak langsung antara konduktor dan lingkungan eksternal atau pengguna. Isolasi ini juga membantu menjaga aliran listrik tetap terkonsentrasi dalam kabel dan mencegah terjadinya hubungan pendek atau kebocoran arus.
3. Penyimpanan Energi: Kabel instalasi listrik juga dapat berfungsi sebagai penyimpan energi listrik untuk sementara waktu. Ini terutama terjadi pada kabel kapasitor, di mana kabel mampu menyimpan muatan listrik dalam medan listrik yang terbentuk di sekitarnya.
4. Distribusi Listrik: Setelah listrik mencapai titik tujuan, seperti lampu atau peralatan, energi listrik tersebut dikonsumsi untuk melakukan pekerjaan yang diinginkan, seperti menghasilkan cahaya atau menggerakkan mesin. Proses ini terjadi ketika listrik diterapkan pada beban listrik yang terhubung ke kabel instalasi.
5. Pemantauan dan Perlindungan: Sistem listrik sering kali dilengkapi dengan perangkat pemantauan dan perlindungan, seperti pemutus sirkuit atau pengaman arus lebih. Perangkat-perangkat ini membantu memonitor aliran listrik dalam kabel instalasi dan bertindak jika terjadi kejadian yang tidak diinginkan, seperti arus lebih atau hubungan pendek, untuk melindungi peralatan dan pengguna dari bahaya listrik.

Dengan demikian, kabel instalasi listrik bekerja dengan menghantarkan listrik dari sumber daya ke titik-titik penggunaan, sambil memastikan keamanan dan keandalan dalam prosesnya.

Standar Kabel Instalasi Listrik

Beberapa standar yang umum digunakan dalam industri kabel instalasi listrik adalah:

1. IEC (International Electrotechnical Commission): IEC adalah badan standarisasi internasional yang mengembangkan standar untuk teknologi listrik dan elektronik. Beberapa standar IEC yang relevan untuk kabel instalasi listrik termasuk IEC 60227 (kabel listrik dengan tegangan nominal hingga 450/750V) dan IEC 60502 (kabel listrik dengan tegangan nominal di atas 1kV hingga 30kV).
2. NEC (National Electrical Code): NEC adalah kode listrik nasional di Amerika Serikat yang mengatur instalasi listrik di negara tersebut. NEC mencakup berbagai aspek instalasi listrik, termasuk penggunaan kabel instalasi listrik, dan menetapkan standar untuk jenis, ukuran, dan penggunaan kabel tertentu.
3. NEMA (National Electrical Manufacturers Association): NEMA adalah asosiasi perdagangan yang mewakili produsen peralatan listrik di Amerika Serikat. Mereka mengembangkan standar untuk berbagai produk listrik, termasuk kabel instalasi listrik.
4. BS (British Standards): BS adalah serangkaian standar yang diterbitkan oleh BSI (British Standards Institution) di Inggris. BS 6004 adalah standar yang paling umum digunakan untuk kabel instalasi listrik di Inggris, menetapkan spesifikasi untuk kabel dengan tegangan hingga 300/500V.
5. UL (Underwriters Laboratories): UL adalah organisasi sertifikasi produk yang berbasis di Amerika Serikat. Mereka mengembangkan standar keselamatan dan kinerja untuk berbagai produk, termasuk kabel instalasi listrik. Kabel yang memenuhi standar UL biasanya ditandai dengan logo UL.
6. AS/NZS (Australia/New Zealand Standards): Standar ini berlaku di Australia dan Selandia Baru dan diterbitkan oleh Standards Australia dan Standards New Zealand. AS/NZS 3008 adalah standar yang mengatur kabel instalasi listrik di Australia dan Selandia Baru.

Ketika memilih kabel instalasi listrik, penting untuk mempertimbangkan standar yang berlaku di wilayah tempat kabel akan digunakan, serta memastikan bahwa kabel tersebut memenuhi persyaratan keamanan dan kinerja yang relevan.

Tips Mengenai Warna Kabel Instalasi Listrik yang Perlu Diperhatikan

1. Pahami Arti Tiap Warna: Setiap warna kabel instalasi listrik memiliki makna dan fungsi tertentu. Misalnya, warna hitam biasanya digunakan untuk fase atau konduktor bertenaga, sedangkan warna biru digunakan untuk netral.
2. Perhatikan Konsistensi Warna: Saat melakukan instalasi listrik, penting untuk memastikan konsistensi warna kabel. Ini akan memudahkan dalam identifikasi kabel dan mengurangi risiko kesalahan pemasangan.
3. Gunakan Label: Jika memungkinkan, gunakan label atau penanda warna tambahan untuk memperjelas identifikasi kabel. Hal ini akan sangat berguna terutama dalam instalasi yang kompleks atau memiliki banyak kabel.
4. Konsultasikan dengan Ahli: Jika Anda tidak yakin tentang pemilihan atau penggunaan warna kabel instalasi listrik, sebaiknya konsultasikan dengan ahli listrik atau teknisi yang berpengalaman. Mereka dapat memberikan panduan dan saran yang tepat sesuai dengan kebutuhan instalasi Anda.

Dengan memperhatikan tips-tips di atas, Anda dapat memastikan penggunaan warna kabel instalasi listrik yang tepat dan aman sesuai dengan kebutuhan instalasi Anda.

Kesimpulan

Warna kabel instalasi listrik bukanlah hal yang bisa diabaikan dalam dunia listrik. Warna-warna ini memiliki makna dan fungsi yang penting dalam mengidentifikasi jenis kabel serta arus listrik yang mengalir di dalamnya. Dengan memahami warna kabel instalasi listrik dan mengikuti standar yang berlaku, Anda dapat melakukan instalasi listrik dengan lebih aman dan efisien. Jangan ragu untuk mengikuti tips yang telah dijelaskan di atas untuk memastikan penggunaan kabel instalasi listrik yang tepat dan aman.
